传感器钣金安装防护壳体结构设计

　　这套钣金折弯成型的壳体结构，主要面向工业现场传感检测单元的安装防护与集成固定场景，在自动化产线、设备控制柜、环境监测终端、小型工控模组里都能见到这类结构的实际应用。现场使用时，这类壳体既要把内部的传感电路板、接线端子、信号处理模块完全包覆起来，隔绝车间里的粉尘、切削液飞溅、轻微磕碰剐蹭，又要预留出足够的走线、散热、外接安装的接口，不能做成完全封闭的闷盒，不然内部模块长时间运行积热会直接影响检测精度和元器件寿命。

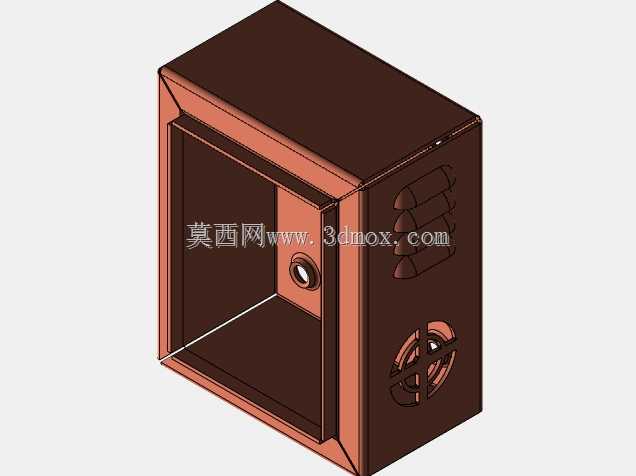

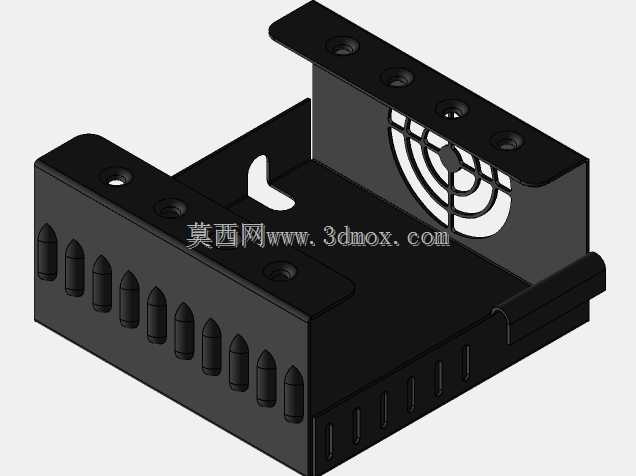

　　从结构布局来看，整个零件采用薄金属板经数控冲裁、折弯工序一体成型，没有额外拼接的冗余框架，靠板材自身折弯的楞边获得足够的结构刚性，不用额外焊接加强筋就能抵抗日常装配、运维过程中的轻微形变。顶部向外延伸出带四个安装孔的折边，这部分是整台壳体的主固定位，四个孔位的孔距按照标准工控安装位的间距预留，装配时可以直接用螺栓把整个壳体锁在设备机架、控制柜内壁或者壁挂支架上，孔位周边做了沉台让位，锁入螺栓后螺栓头不会高出板面，避免后续堆叠安装或者外接部件时出现干涉。

　　壳体朝向外侧的立面上加工出同心圆格栅状的通风开孔，这个开孔位置正对内部模组的发热区域，外部冷空气可以顺着格栅缝隙进入壳体内部，带走电路板上功率元件产生的热量，格栅的条状筋条同时还能阻挡大尺寸的金属碎屑、杂物直接掉落到内部电路板上，兼顾通风和防护两方面的需求。和通风面相邻的侧立面上，整齐排布了一排子弹头形状的长条开孔，这排开孔一方面是辅助散热的过流通道，另一方面也可以作为状态指示灯的透视位，内部电路板上排布的电源、信号、故障指示灯，刚好可以从这一排开孔处透出光线，运维人员不用拆开壳体就能直接通过灯位判断设备的运行状态，开孔下方的侧板上还加工了多条细长的栅缝，进一步扩大通风面积，同时也能作为接线时的线束让位槽，少量外接信号线可以从栅缝位置引出，不用在壳体上额外开大的走线缺口。

　　壳体底部的承托板面是内部模组的安装基准面，板面上预留了多个定位螺孔，内部的电路板、绝缘衬板可以直接用铜柱或者自攻螺丝固定在这个平面上，板面的平整度由折弯工装保证，装配后电路板不会出现翘曲虚焊的问题。壳体一侧的折弯边做了带缺口的卡扣式让位结构，这个位置是为端盖或者面板的卡装预留的，装配时配套的侧盖板可以顺着缺口滑入，靠板材自身的弹性完成卡合，减少螺丝的使用数量，后期拆开维护的时候也不用完全拧下所有紧固件，提升运维效率。

　　做这类钣金结构设计的时候，首先要提前核算板材的折弯系数，所有折弯边的内R角要和所选板材的厚度匹配，避免折弯时出现板材开裂或者回弹超差的问题；所有开孔的边缘都要做去毛刺处理，防止装配线束的时候割破导线绝缘层；安装孔的边距要留出足够的法兰宽度，不能离折弯边太近，避免锁紧紧固件的时候孔位周边出现板面变形。整体结构的外轮廓尺寸紧凑，没有向外突出的尖锐棱角，所有外露的边角都做了折边钝化，在狭小的柜内空间里安装时不会划伤布线人员，也不会和相邻的其他电气元件发生空间干涉，完全适配工业现场紧凑安装位的使用需求。
