四冲程内燃机活塞连杆曲柄总成

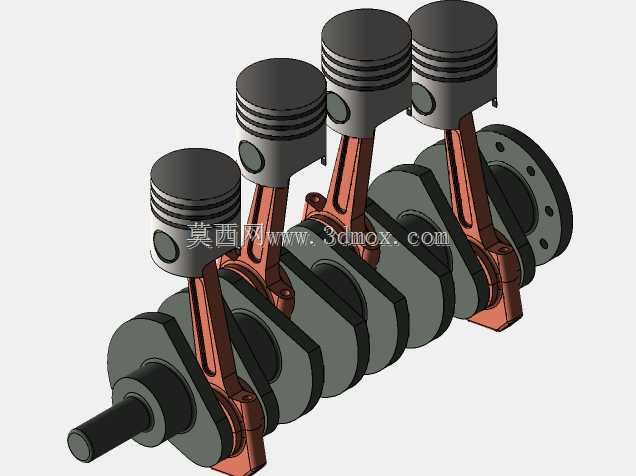

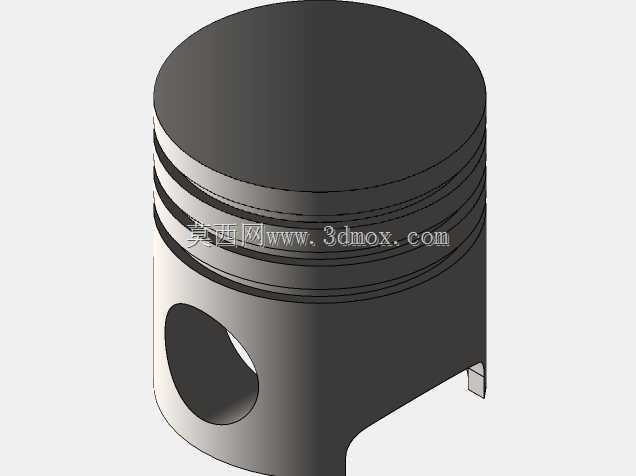

　　这套四冲程内燃机核心运动组件的三维结构，覆盖了活塞、曲柄连杆机构以及配套环组的完整配合关系，在小排量通用动力、教学演示样机、小型工程机械动力单元的结构开发场景中，这类核心运动副的建模精度直接决定后续运动仿真、干涉校验以及工艺拆解的参考价值。从实际装机用途来看，整套机构承担着将燃烧室内燃气作用在活塞顶面的直线往复推力，通过连杆传递转换为曲轴旋转扭矩的核心功能，四个工作行程里进气、压缩、做功、排气的动作时序，完全依靠活塞在缸筒内的往复位置、曲柄转角的对应匹配来完成，建模时首先要锁定的就是活塞的外圆轮廓与缸体内壁的配合间隙边界：活塞头部预留的多道环槽分别对应气环与油环的安装位，气环负责密封燃烧腔的高压燃气，避免窜气进入曲轴箱，

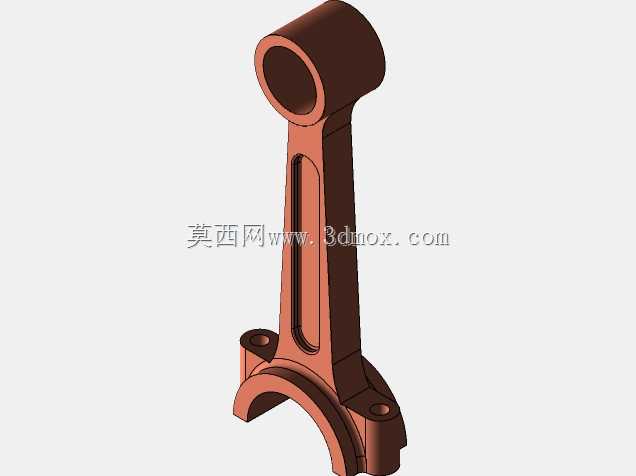

　　油环则在往复运动中刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧。活塞裙部的型线并非理想正圆柱，实际设计中会预留热膨胀余量，常温下的裙部微椭圆造型，是为了在工作温度升高后，活塞受热膨胀仍能保持和缸筒的均匀贴合间隙，避免冷态敲缸、热态拉缸的故障。活塞销孔的同轴度、销孔中心到活塞顶面的压缩高度尺寸，是整机压缩比核算的关键边界，这个尺寸直接决定活塞运行到上止点时，燃烧室的剩余容积，建模时销孔的位置偏差需要控制在极小的公差范围内，否则会直接改变整机压缩比，引发爆震或者动力不足的问题。连杆作为连接活塞销与曲柄销的传力部件，杆身采用的工字形截面是兼顾轻量化与抗弯抗扭强度的成熟结构，连杆大头的剖分结构用于和曲轴曲柄销完成装配，

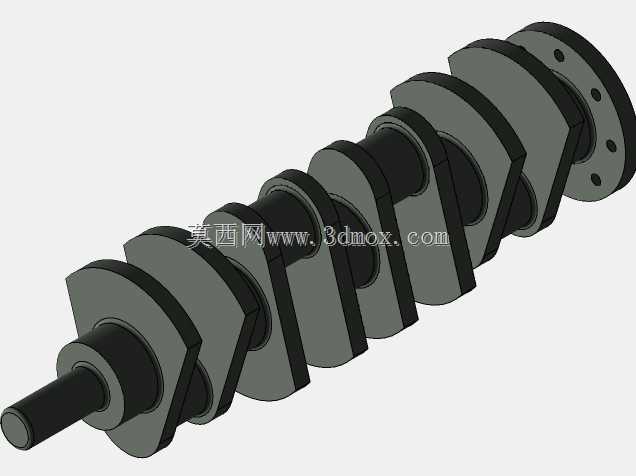

　　小头的衬套压装位和活塞销形成滑动配合，建模过程中需要逐一校验活塞运行到下止点时，连杆摆动的最大角度是否会和缸筒下缘、曲轴箱内壁发生运动干涉，同时要确认曲柄回转时，曲柄配重块的旋转包络面不会和活塞裙部底部、箱体内加强筋产生碰撞。曲轴的曲柄半径和连杆长度的比值，也就是连杆比，是这套机构设计里的核心参数，比值过小会让连杆摆角过大，增加活塞侧推力，加剧缸壁磨损，比值过大则会导致整机整体高度尺寸增加，结构紧凑性下降，这套模型的参数选取偏向通用小型汽油机的常用取值区间，兼顾了动力输出平顺性和整机布局的紧凑性。从安装边界来看，活塞总成装入缸筒后，活塞环的开口间隙在装配时需要相互错开设定角度，避免各环开口对齐形成窜气通道；

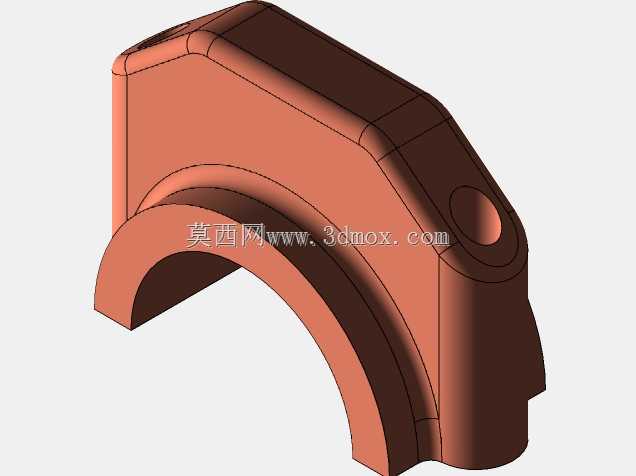

　　曲轴的主轴颈支撑位需要和箱体上的轴承安装孔同轴，连杆大头盖和杆身的配对定位结构需要在建模时保留明确的装配止口，避免装配时错位影响轴颈配合精度。整套模型把运动副之间的配合关系完整呈现，既可以作为内燃机结构教学的演示载体，也能在小型通用动力设备的改型设计中，直接用于运动学仿真、零部件受力分析的基础参考，帮助设计人员快速核对往复运动件的行程空间、装配顺序以及各部件之间的尺寸链关系，减少前期方案阶段的干涉排查工作量。
