双向快动精密工装虎钳装配结构

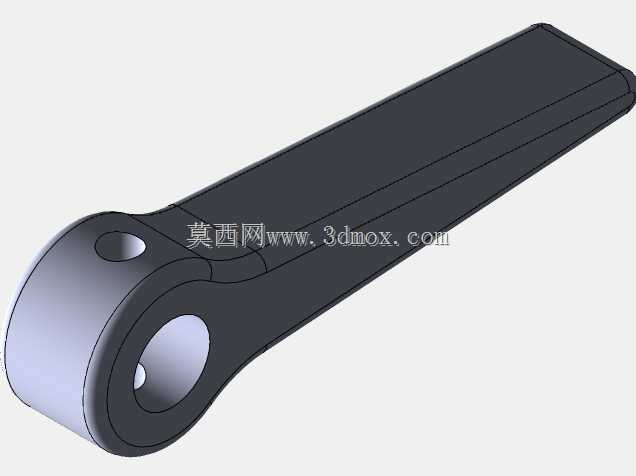

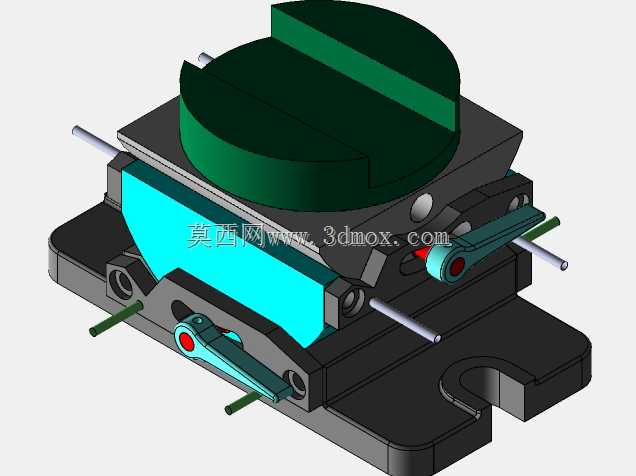

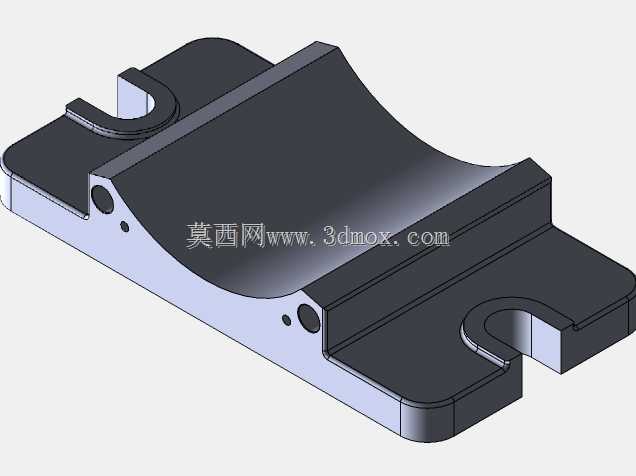

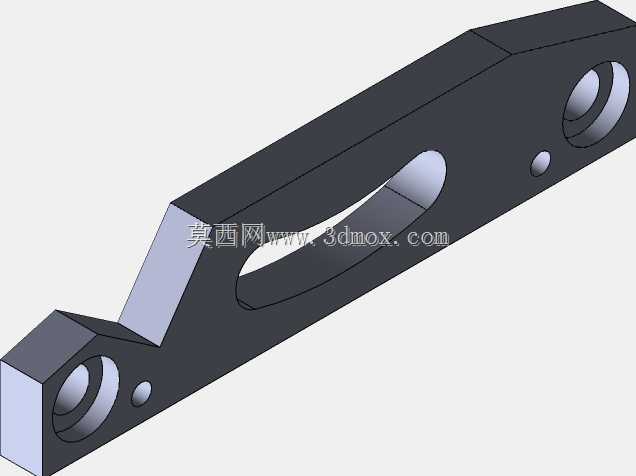

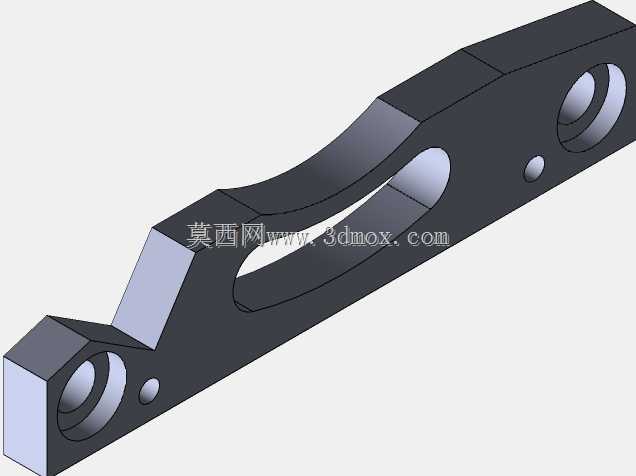

　　这套虎钳结构在常规平口钳的基础上做了双侧快动布局，底座采用带U型开口槽的铸铁式底板，槽口直接对应铣床、加工中心工作台的T型槽螺栓间距，安装时不需要额外转接板，压板或T型螺栓穿过底板开口即可完成整机固定，底板轮廓四周预留了足够的扳手操作空间，锁紧过程中不会和钳体下方的加强筋发生干涉。钳身主体的滑动副采用燕尾导向结构，两侧活动钳口分别由独立的快动扳杆驱动，扳杆转轴处设置了红色的锁紧指示销，扳动杆体时可以快速推动钳口靠近工件，到位后再通过小行程增力机构完成最终夹紧，相比传统旋转丝杠进给的虎钳，大尺寸工件的开合调整行程不需要反复转动手轮，在批量换装不同尺寸毛坯的工位上能明显减少辅助装夹时间。

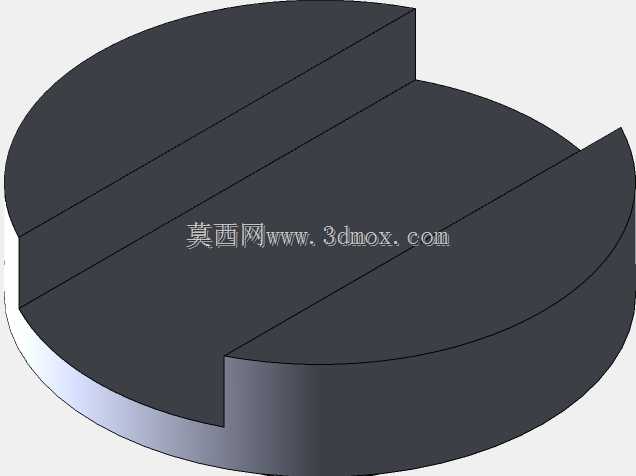

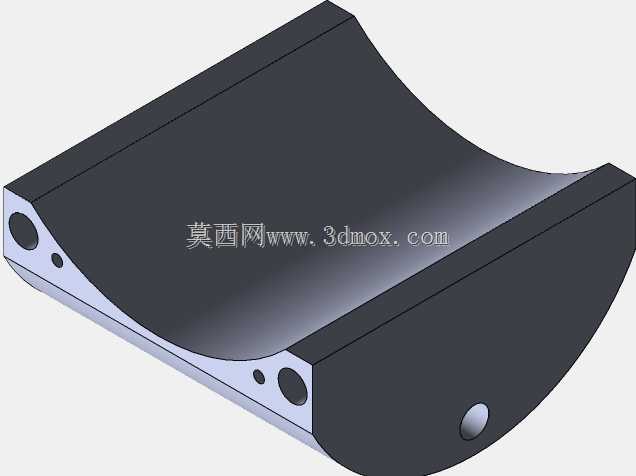

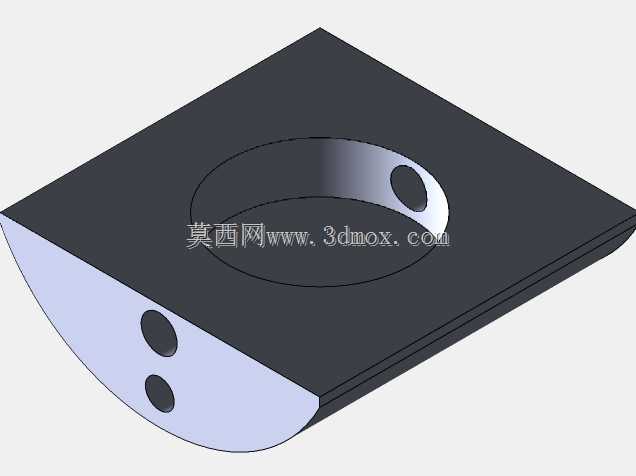

　　从实际加工场景来看，这类虎钳主要适配立式铣床、小型加工中心、台式钻床以及精密划线工位，既可以夹持规则的方形、矩形钢件、铝件毛坯，钳口顶部加装的半圆形等高垫块也能用来装夹轴类、盘类回转工件，垫块上开设的通槽可以避让钻头、铣刀的走刀路径，避免加工过程中刀具直接切伤钳口本体。两侧的操纵杆都向钳体外侧斜向伸出，操作位置远离切削区域，操作人员站在设备正面就可以分别控制两侧钳口的松紧，不需要探身到工作台内侧，在湿式切削工况下，杆体末端的加长金属杆还可以套入橡胶手柄，沾有切削液时也不会出现打滑脱手的问题。

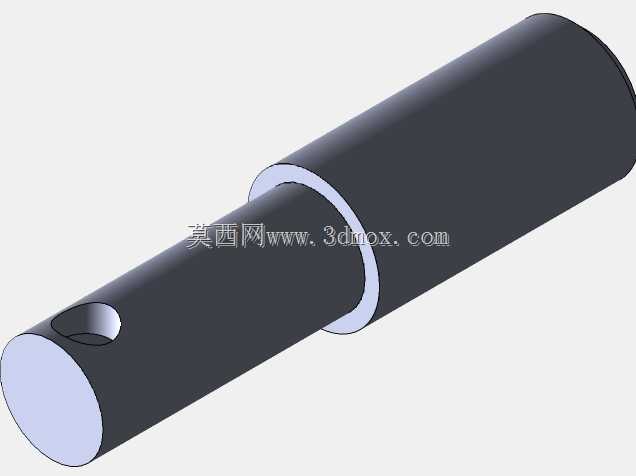

　　结构设计上，钳体的固定部分和滑动部分之间设置了可拆卸的耐磨衬板，长期使用出现导向间隙后，可以通过更换衬板或者调整侧边的紧定螺钉重新预紧导向副，不需要整体报废钳身。转轴、销孔等受力位置都做了凸台加厚处理，夹紧力传递路径上的截面没有出现突兀的壁厚突变，从三维装配关系可以看到，所有活动杆件的运动包络都在钳体轮廓范围内完成，扳杆转动到最大开合角度时，也不会撞击工作台面或者周边的机床防护挡板。钳体侧面预留的多个横向通孔，既可以作为切屑和切削液的排出口，也能作为吊装孔，在重型钳体转运时穿入圆杆即可抬吊，不需要额外焊接吊环。

　　安装边界方面，底板的U型槽开口方向沿钳体长度方向布置，允许虎钳在工作台上沿槽方向小范围调整位置，找正钳口与机床X轴平行度的时候，松开T型槽螺栓即可轻推钳体微调，不需要完全拆下螺栓。整体高度控制在普通机床工作台到主轴端面的安全行程区间内，夹持最大尺寸工件时，工件上表面不会超出机床Z轴的最低加工位，钳体两侧的外伸杆距离工作台边缘留有足够余量，配套的机床防护门在开合过程中不会和操纵杆发生碰撞。针对精密加工的需求，钳口的夹持工作面和底座底面在建模时就设置了平行度约束，装配完成后可以直接保证夹持工件的底面与工作台面贴合，不需要在钳口下方额外垫薄铜片找正，整套结构兼顾了快速装夹、刚性锁紧和长期维护的实用性，适合中小批量零件加工的工装工位使用。
