农场饲料去皮制袋一体加工设备结构

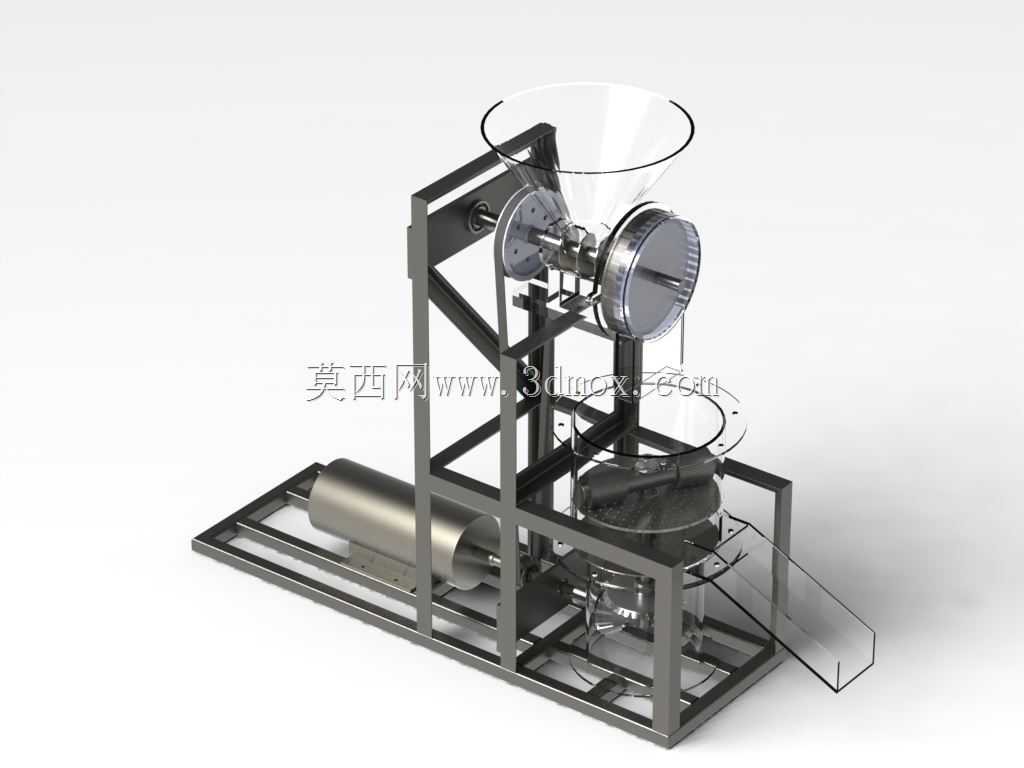

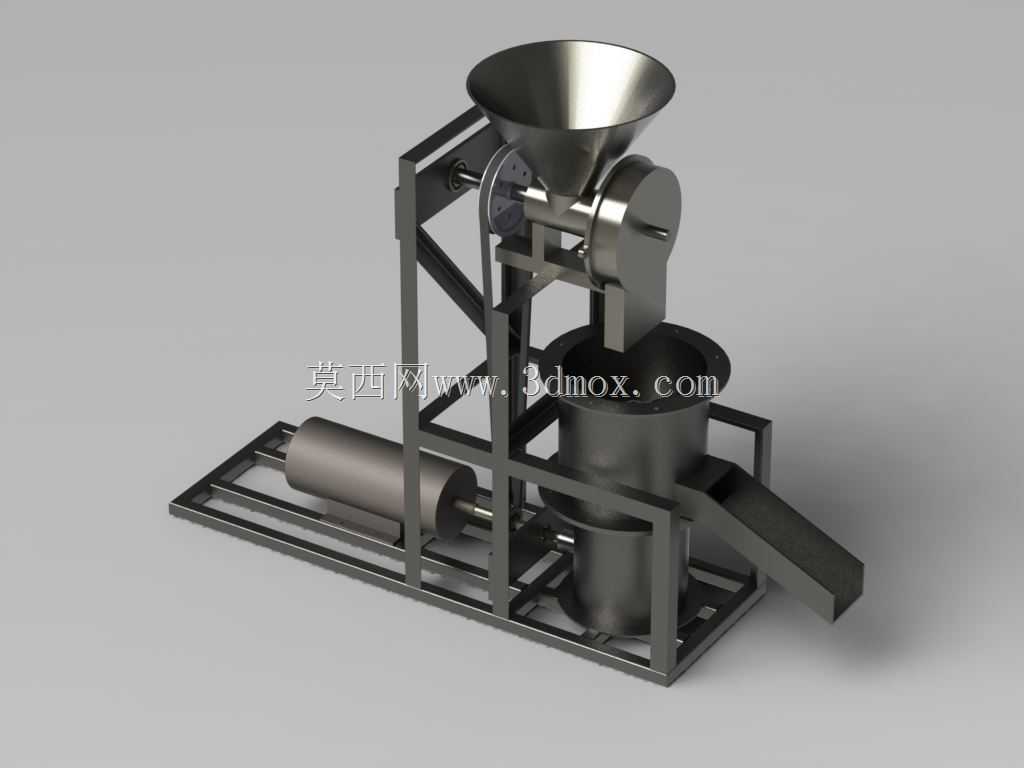

　　该套三维结构围绕小型农牧加工场景展开，设备主体集成进料暂存、去皮处理、集料输出与机架承载功能，可布置在家庭农场、小型饲料加工点或农副产物预处理工位，用于谷物、杂粮类饲料原料的外皮剥离与初步归集，也可适配制袋包装前的物料预处理工序，衔接后续装袋环节。整机采用方管焊接框架作为承载基础，底部框架呈矩形延展，四根纵向支腿与横向连杆形成稳定支撑，底部预留地脚安装孔位，可通过膨胀螺栓固定于水泥地坪，安装时需保证框架水平度偏差控制在合理范围，避免旋转部件运行产生附加振动。框架上层布置锥形进料斗，斗体采用不锈钢板材折弯焊接成型，上大下小的锥段结构可引导物料依靠重力连续落入下方处理腔，进料斗上口敞开，方便人工或输送设备倾倒原料，

　　斗体与处理腔连接处设置法兰盘，通过螺栓紧固并加装密封垫，防止物料外溢。处理腔侧部配置带轮传动结构，动力输入端预留电机安装位，带轮外侧设置防护轮廓，传动带张紧段依托框架侧梁定位，运行时动力经带轮传递至腔体内旋转工作部件，带动揉搓、剥离构件完成原料外皮分离。处理腔下方衔接圆筒形集料仓，仓体竖直固定于框架中层横梁，去皮后的物料与外皮混合物在腔体内完成初步分选，成品物料沿侧部倾斜溜槽向外输出，溜槽采用板材折弯成槽型，倾斜角度依据物料安息角设置，保证物料依靠自重顺畅滑出，可直接对接包装袋或外接输送装置，完成制袋前的物料承接。框架底部横置圆柱形附属筒体，该部件可作为动力安置舱或辅助集料筒，筒体两端通过支座与底梁连接，侧部管路与上部腔体连通，

　　兼顾结构配重与功能扩展。整机外形呈长方立体布局，底部框架长宽方向预留操作与维护空间，侧部传动区域留出皮带拆装、张紧调节的操作距离，顶部进料斗上方保留投料高度空间，出料溜槽端部避开框架支腿，方便套袋与容器承接。设计过程中优先保证物料流路顺畅，从进料斗到处理腔、集料仓再到出料溜槽的通路无明显急弯与死角，减少物料残留；各功能部件分层布置在框架上，重心落在底部支撑轮廓内，运行稳定性较好。旋转部件与固定腔体之间设置同轴定位结构，降低运转偏心带来的磨损；所有与物料接触的面采用光滑曲面或平整板面，便于加工后清理残留。机架杆件连接处采用满焊或角焊工艺，焊接后进行时效处理再加工安装面，保证各部件安装位置精度；料斗、

　　腔体与溜槽的连接法兰均预留标准螺栓孔，方便后期拆解维护。针对农牧场地多粉尘的工况，传动部位预留护罩安装位置，电气元件可集中布置在框架侧部干燥区域，设备整体结构紧凑，无需复杂地基即可投入使用，既能独立完成饲料去皮作业，也可作为制袋包装生产线的前处理单元，为后续定量装袋、封口工序提供连续稳定的去皮物料。
