便携式4G移动无线路由终端结构设计

　　随身移动热点设备的结构开发，核心矛盾始终围绕口袋携带场景下的散热、续航、信号与握持手感展开。这套便携式MiFi的三维结构，正是围绕外勤作业、临时组网、差旅办公这类没有固定宽带的使用环境搭建。现场调试人员在工地、展会、车载临时工位中，往往需要同时给平板、笔记本、手持终端提供稳定网络，设备不能依赖外接电源长时间摆放，也不能因为体积过大挤占工具包空间，因此整机采用圆角扁平方盒形态，厚度控制在单手握持可轻松收纳的范围，长宽比例贴合牛仔裤口袋与工装胸袋的常规尺寸边界。

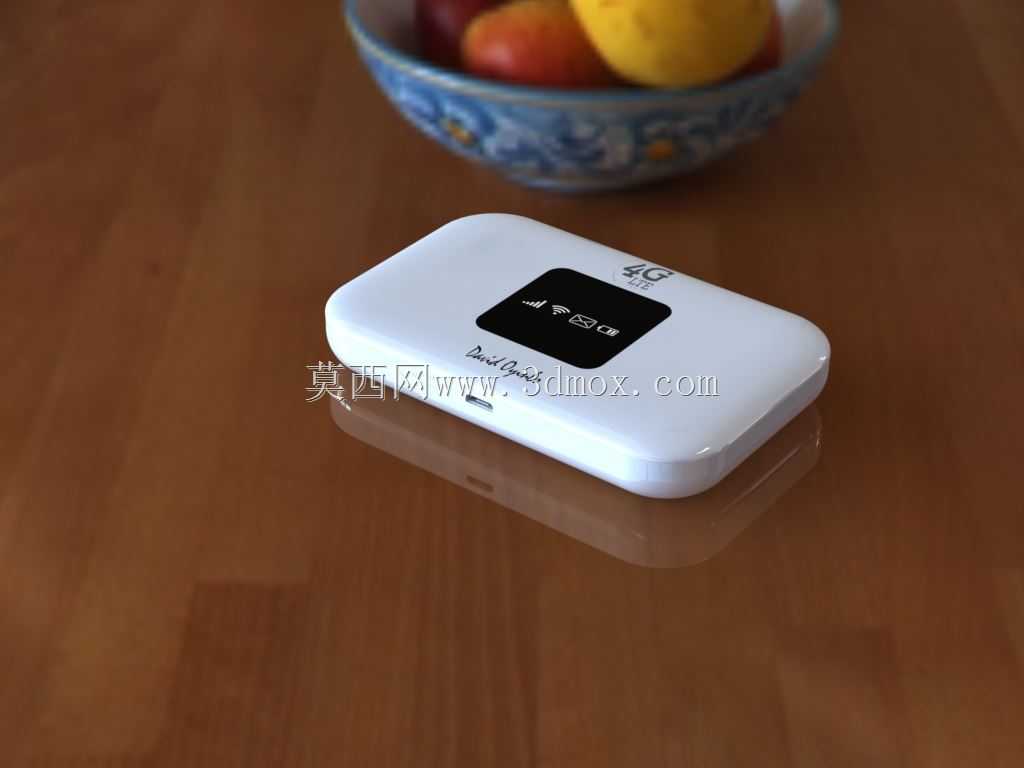

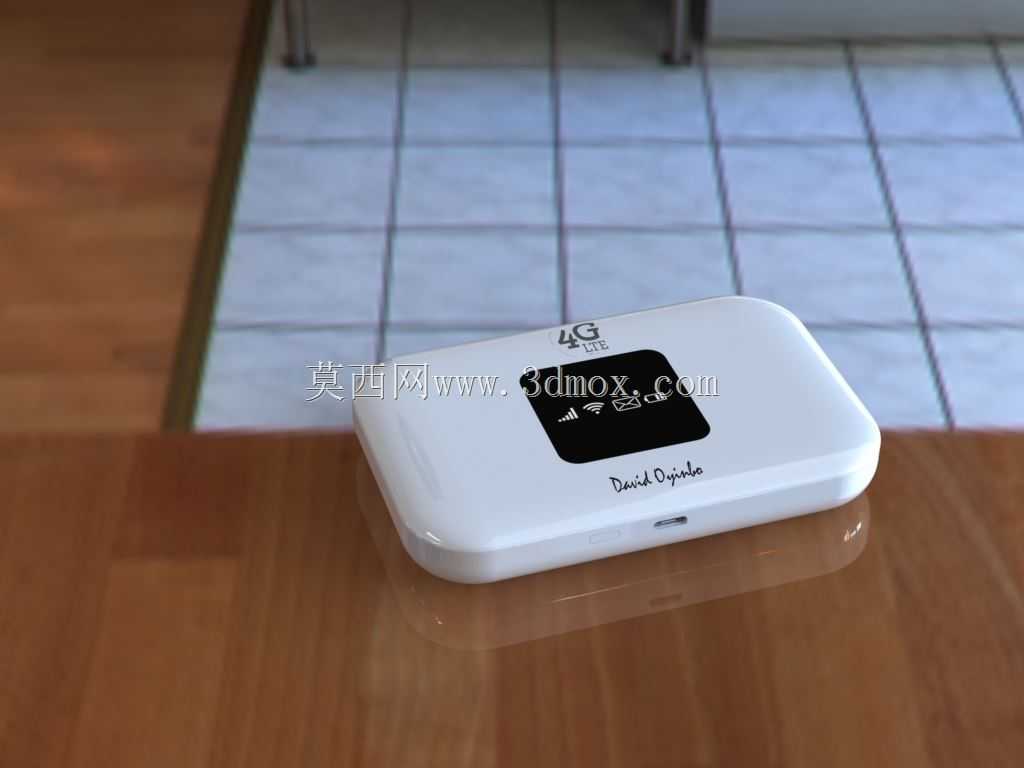

　　从外形处理上看，上壳与底壳采用大圆角过渡，四周没有尖锐棱边，长期放在包里与钥匙、量具混放时不易刮蹭外壳，也避免跌落时应力集中在直角处造成壳体开裂。顶面居中布置黑色状态显示窗，将信号强度、网络制式、电量、连接状态、短信提示等指示灯集中在同一区域，用户掏出设备不用翻转就能一眼读取工作状态；显示窗略低于周围壳体表面，形成下沉式防护，日常平放桌面时窗面不会直接摩擦台面，减少镜片划痕。4G标识位于显示窗上方，明确提示设备的蜂窝接入能力。

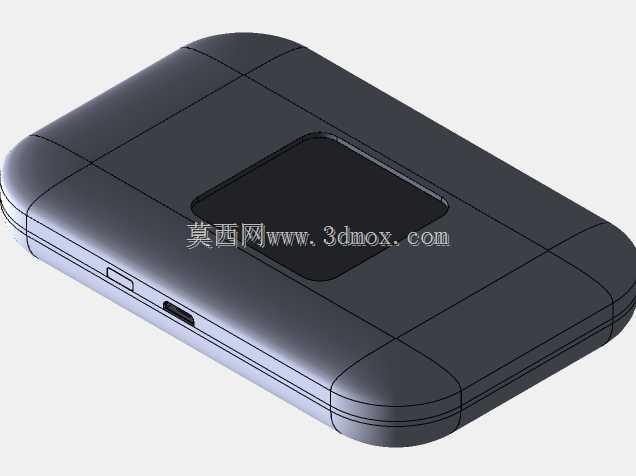

　　内部结构排布上，这类便携路由需要在狭小腔体内同时安置通信主板、SIM卡座、内置电池、天线馈线与USB接口。建模时需优先保证天线净空区，金属件、电池屏蔽罩不能过度贴近侧边天线走线位置，否则会明显削弱蜂窝与WiFi信号；主板通常靠上壳显示窗一侧布置，使指示灯与屏幕窗口对位准确，电池则占据底壳主要平面区域，利用大面积薄型电芯平衡容量与厚度。中框四周预留卡扣与螺丝柱位置，壳体分模线沿侧边圆角走向布置，既方便注塑脱模，也让合模缝处于视觉不敏感位置。

　　接口与按键的边界设计同样服务于实际使用。设备侧部设置Micro USB充电口，位置避开四角跌落冲击区，插线时手部握持不会遮挡指示灯；接口周围做局部加厚骨位，防止反复插拔导致壳体开裂。SIM卡槽一般设计在侧边或电池仓内，若面向免工具换卡场景，侧边卡槽需配合防尘盖；若采用电池仓隐藏式，则可降低误触卡托带来的掉网风险。电源按键行程短、按压力度适中，表面与壳体近乎齐平，避免设备在包内被挤压误开机，造成功耗浪费。

　　散热设计在随身路由中不能依赖风扇，完全依靠壳体传导与自然对流。三维布局时需让4G通信模组、功率放大芯片等发热器件靠近壳体骨架或导热垫区域，通过石墨片或导热硅胶将热量分散到面壳，避免局部热点集中在电池附近。底壳可布置细微防滑垫脚，设备放在桌面时既不易滑动，也能抬出微小间隙帮助空气流通；同时垫脚要控制高度，过高会影响携带平整度，过低则失去散热与防滑作用。

　　安装与维护边界方面，整机没有复杂的外部支架，重点在于壳体内部的装配顺序：底壳预装电池与天线，主板对位连接器后扣合上壳，螺丝柱分布在四角及长边中部，保证翘曲量受控。维修拆解时，圆角面壳需借助撬片沿卡扣走向分离，模型中卡扣的拔模斜度、扣合量和加强筋厚度都要兼顾装配牢固度与可维修性。对于结构工程师而言，这类产品看似小巧，却同时涉及通信器件避让、电池安全间隙、ESD防护、跌落冲击和外观手感；建模过程中把显示窗、接口、按键、电池仓、天线区域和壳体卡扣全部按真实装配关系建立，才能后续直接用于干涉检查、手板验证与小批量结构优化。
