横流式一次性餐具对齐分离输送装置

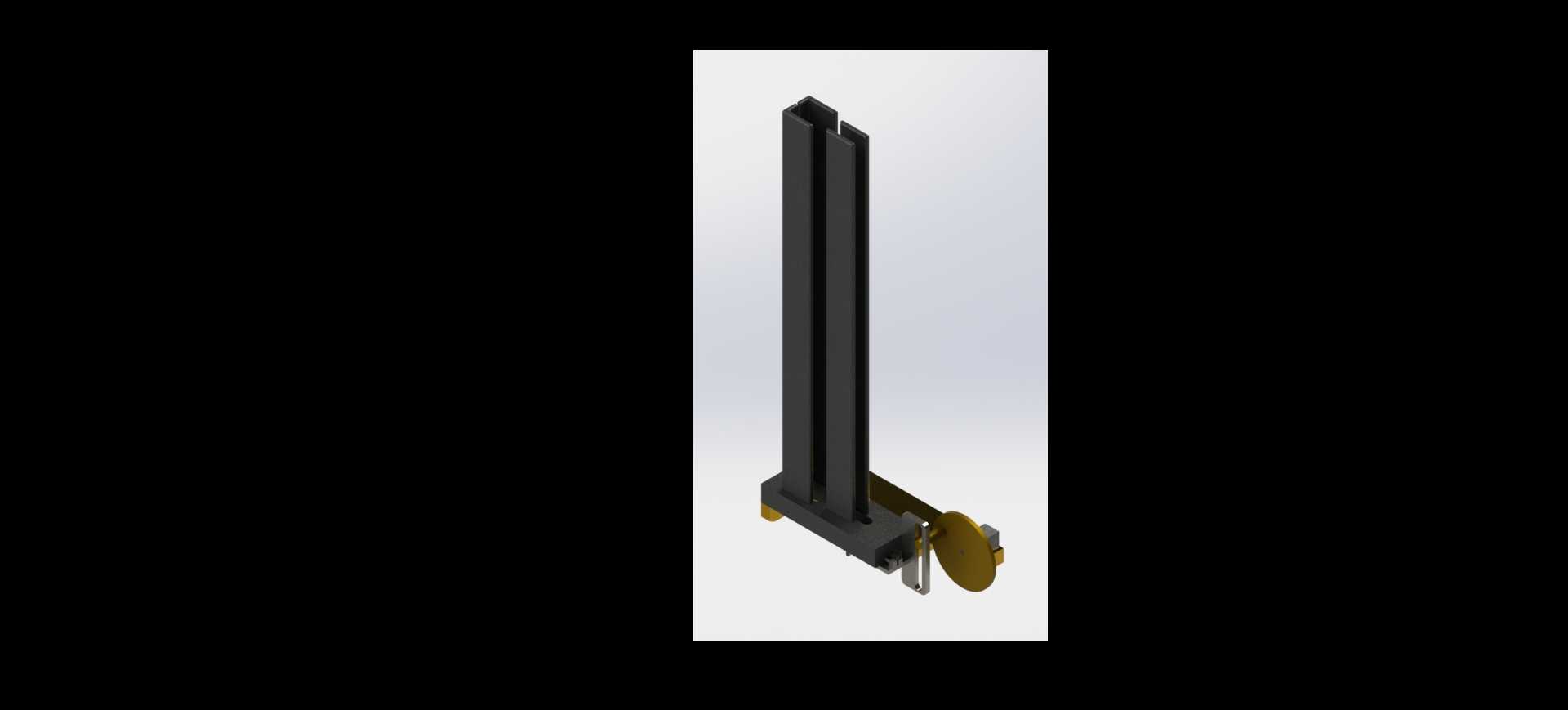

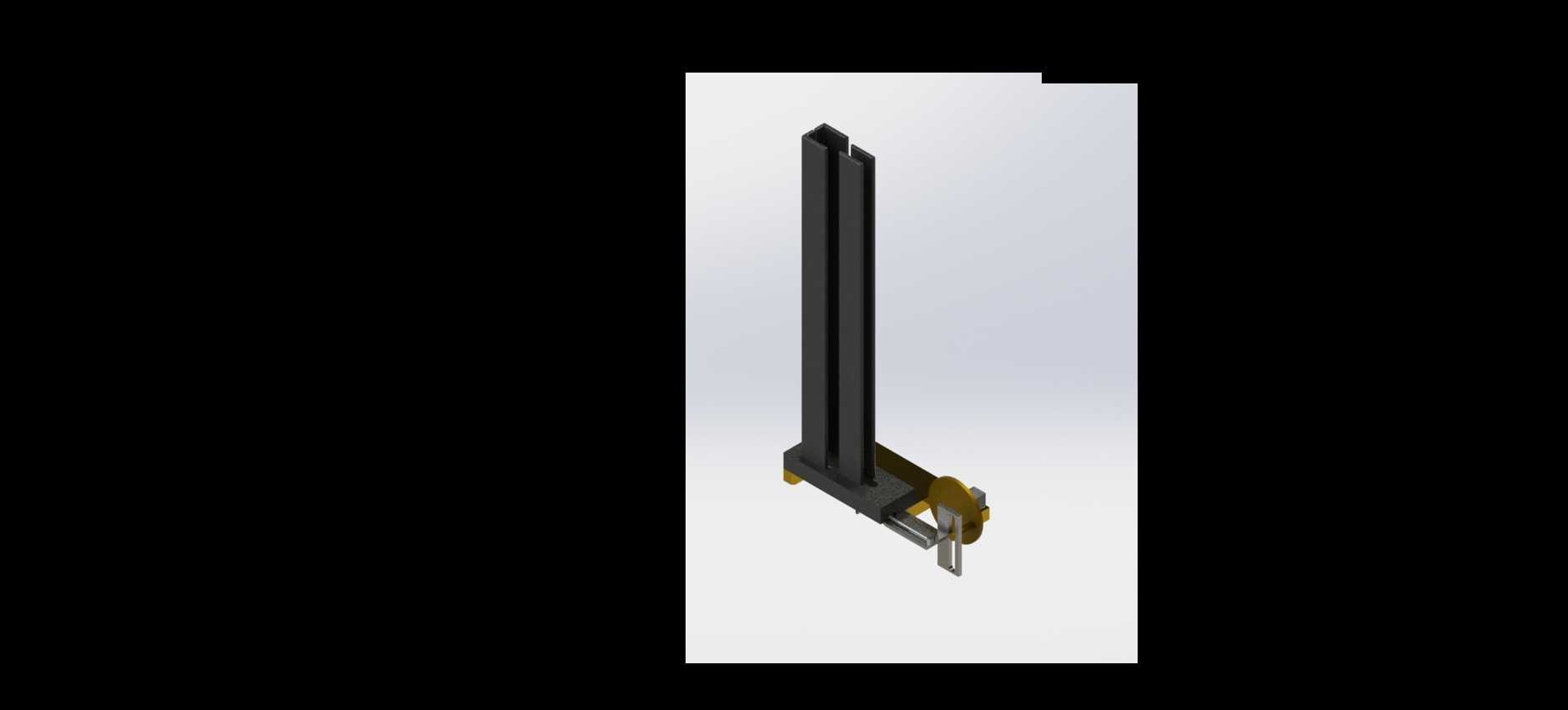

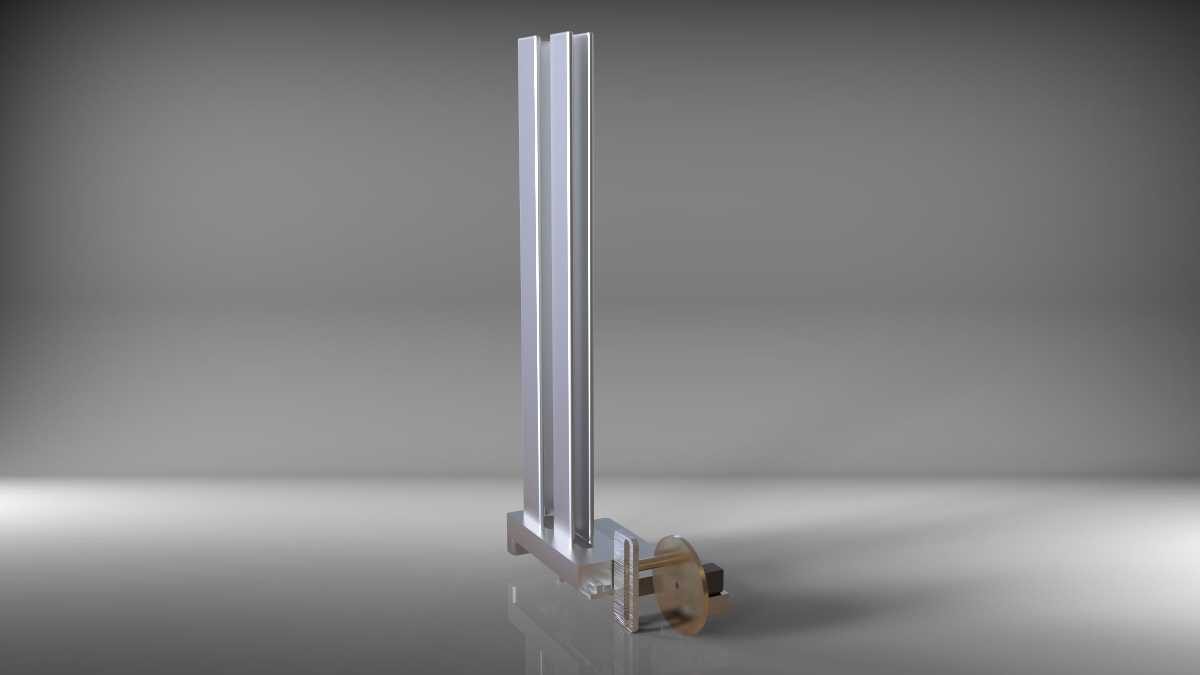

　　在一次性餐具生产后段的包装工序里，餐具的整理对齐一直是影响整线效率的关键节点，尤其是勺类产品，因为其带弧形勺头、细长柄部的异形结构，很容易在输送过程中出现堆叠、朝向错乱的问题，传统的人工整理不仅人力成本高，还容易因为人手接触带来卫生隐患，也跟不上前端注塑机的产出节拍。这套横流式餐具分离结构，就是直接对接平面传送带使用的工位级整理机构，不需要对原有输送线做大规模改造，就能实现勺类餐具的逐件分离、朝向对齐，为后续的枕式包装、计数装盒工序提供规整的来料。从结构组成来看，整套装置分为立式导向栏架、底部曲柄滑块驱动的拨料机构、安装底座三个核心部分。立式导向栏架采用两根平行的光滑金属立柱作为导向边界，两根立柱的间距刚好匹配一次性勺子的柄部宽度，

　　勺头因为尺寸大于立柱间距，会自然卡在立柱的进料侧，不会直接从间隙中掉落，只有当柄部完全对齐导向间隙后，勺子才能顺着立柱之间的通道向下滑落，进入下方的输送工位。底部的驱动部分采用曲柄滑块结构，由电机带动偏心轮转动，转化为拨料板的往复直线运动，拨料板的运动行程刚好覆盖传送带过来的堆叠餐具区域，每一次往复动作都会把最靠近导向栏架的一只勺子推入导向间隙，同时把后续堆叠的勺子向后拨开一定距离，避免多只勺子同时卡入导向通道造成堵料。设计的时候特意把导向栏架的高度做了冗余设计，能够适配不同长度规格的一次性勺类产品，不管是12cm规格的甜品勺还是18cm规格的正餐勺，都能通过调整两根导向立柱的安装间距来适配，不需要更换整套栏架结构。

　　安装底座上预留了标准的T型槽安装位，可以直接固定在现有传送带的侧方机架上，安装时需要保证导向栏架的进料端面和传送带的输送面保持10mm左右的间隙，既不会刮擦传送带表面，也不会因为间隙过大导致小尺寸勺子从缝隙中漏出。整套机构的动力部分采用低速减速电机，拨料频率可以根据前端生产线的节拍做调整，最高可以实现每分钟120件的分离效率，完全匹配常规一次性餐具包装线80-100件/分钟的运行速度。在实际使用场景中，这套机构可以单台使用对接单通道包装机，也可以多台并排布置，对接多列高速包装线，每台机构对应一列餐具的整理分离，互不干扰。和传统的滚筒式分离机构相比，这种曲柄滑块驱动的横流分离结构对餐具的磨损更小，不会因为滚筒的挤压导致勺头出现变形、划痕，尤其适合薄壁PS、PP材质的一次性餐具，能够大幅降低整理工序的不良品率。导向立柱的表面做了抛光处理，摩擦系数很低，勺子在滑落过程中不会出现卡滞，日常维护只需要定期擦拭立柱表面的灰尘、残留的餐具碎屑即可，不需要频繁加注润滑油，也不会因为油污滴落污染餐具，符合食品接触类设备的卫生要求。在结构设计阶段，特意把所有的传动部件都布置在安装底座的封闭护罩内部，只有拨料板伸出护罩和餐具接触，既可以避免传动部件夹伤操作人员，也能防止生产过程中的碎屑落入传动机构造成卡滞。整套装置的横向安装尺寸控制在300mm以内，纵向占用的传送带侧边空间不超过200mm，对于现有生产线的改造项目非常友好，不需要重新规划整线的布局，

　　只需要在传送带侧边预留对应的安装位置，固定好底座之后调整导向立柱的间距和拨料板的行程，就可以投入使用。拨料板的前端采用软质的工程塑料材质，和餐具接触的时候不会产生硬碰撞，即使拨料动作出现偏差，也不会打坏勺体，减少生产过程中的物料损耗。在调试过程中需要注意，曲柄的偏心距要根据所处理的勺子厚度做对应调整，偏心距过小会出现拨不动勺子的情况，偏心距过大则容易一次性拨入多只勺子，造成导向通道堵料，一般调整到偏心距比单只勺子的厚度大2-3mm即可，既能保证每次只拨入一只勺子，也不会因为行程过大导致动作冲击太强。另外导向栏架的进料端做了小角度的外扩导向口，能够扩大接料范围，即使传送带上的勺子位置有小幅偏移，也能顺着导向口滑入对齐位置，降低对前端传送带来料定位精度的要求。
