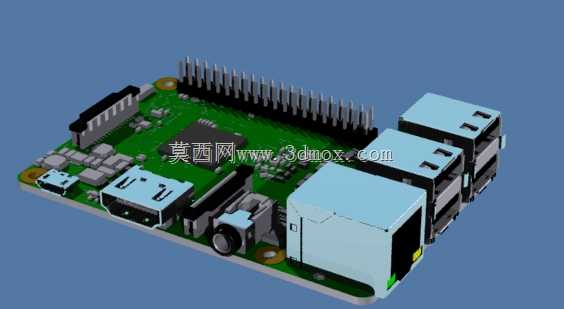

树莓派3代单板计算机三维结构模型

　　在嵌入式开发、智能硬件原型验证、小型工控终端搭建的场景中，单板计算机的结构适配是很多结构工程师绕不开的设计环节，这款树莓派3代的三维结构模型，完整还原了实物的所有外部结构特征，能直接用于配套外壳设计、安装支架适配、系统集成时的空间干涉校验。从实际使用场景来看，这类单板计算机常被嵌入到小型数据采集终端、智能网关、教学实验设备、小型机器人控制单元中，很多时候工程师在做整机结构设计时，不需要重新绘制板卡模型，直接调用精准的三维模型就能快速完成布局，避免反复打样调整安装位的问题。模型完整复现了板卡上的所有接口布局，包括侧置的USB接口、以太网接口、HDMI输出接口、Micro USB供电接口，以及板边的40Pin GPIO排针，

　　每个接口的凸台高度、插拔预留空间都和实物保持一致，在做外壳开孔设计时，可以直接提取模型的轮廓线生成工程图的开孔尺寸，不用再手动测量实物尺寸，能大幅缩短结构设计周期。板卡上的核心元件布局也做了还原，包括主控芯片的散热片安装位、内存芯片的位置、板载WiFi蓝牙模块的区域，在设计配套散热结构时，可以根据模型上的元件高度预留散热间隙，避免散热片与周边元件产生干涉，也能精准匹配导热垫的裁切尺寸。从安装边界来看，模型还原了板卡的四个安装孔位，孔位的间距、孔径都和实物一致，在设计固定支架或者机箱安装柱时，可以直接匹配孔位坐标，保证安装时的定位精度，不会出现孔位偏移无法装配的问题。板卡的整体厚度、接口突出板面的高度都做了精准还原，

　　在做紧凑式设备的内部堆叠设计时，可以准确核算板卡占用的空间，预留出接线、插拔的操作空间，比如USB接口前方要预留足够的U盘、无线网卡插拔空间，以太网接口要预留水晶头的插拔余量，HDMI接口要考虑线材接头的尺寸，这些细节在模型里都有准确的体现，能帮助工程师在设计阶段就规避装配干涉的问题。很多工程师在做嵌入式设备结构设计时，容易忽略板卡上元件的高度差，比如GPIO排针的高度比USB接口更高，如果外壳内部空间计算不足，很容易出现排针顶到外壳内壁的问题，这个模型把所有板载元件的高度都做了还原，包括排针的针脚长度、接口的塑料外壳高度、板载电容电阻的突出高度，在做内部空间校核时，可以直接做干涉检查，提前发现空间冲突的问题。另外板卡的边角弧度、

　　定位缺口的位置也和实物一致，在做嵌入式安装的卡槽设计时，可以直接匹配板卡的外形轮廓，保证插拔顺畅，定位准确。对于做智能硬件原型开发的团队来说，精准的板卡三维模型能让结构设计和硬件开发同步推进，不用等硬件样板回来再开始结构设计，能大幅压缩产品的开发周期，在方案评审阶段，也能通过三维模型直观展示整机的内部布局，提前发现布局不合理的地方，比如供电接口的位置是否方便走线，散热风道是否能覆盖核心发热元件，接口位置是否符合用户的使用习惯。在教学场景中，这个模型也可以用于嵌入式硬件结构的教学演示，让学员直观了解单板计算机的硬件布局、接口位置、安装方式，比单纯看实物照片更能理解结构设计的要点。模型的所有结构特征都做了实体化处理，不是面片模型，可以直接用于剖切、测量、生成工程图，在做配套配件设计时，能直接提取模型的特征参数，比如安装孔的坐标、接口的外形尺寸、板卡的厚度参数，不用再反复核对实物尺寸，减少设计出错的概率。
