入耳式空气舱耳机结构造型设计

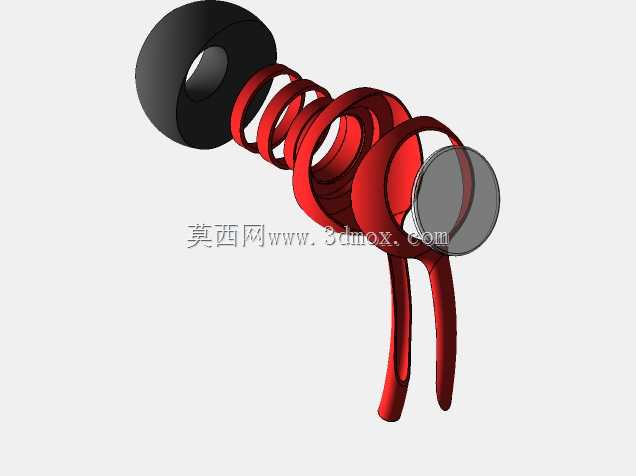

　　该三维造型围绕入耳式声学佩戴终端展开，主体由前端出声嘴、入耳密封段、中部螺旋弹性腔体、尾部双支耳挂结构以及外侧圆形装饰盖板组成，整体采用连续曲面与空间扭转构件组合，适合用于消费电子外观方案验证、耳塞佩戴结构分析、3D打印样件制作以及声学配件教学演示。模型在建模时没有采用简单圆柱拼接的方式，而是将耳机的入耳部分与耳内支撑部分作为一条连续的受力路径处理。前端黑色入耳段承担与耳道接触、限定插入深度和布置出声通道的作用，外形采用短圆柱加圆角端面，端面中心保留出声孔区域；该段直径需要控制在常规硅胶耳塞套可包覆的范围内，外圆表面应保持连续，避免出现台阶造成耳塞套装配后卷边。红色螺旋腔体从出声段向后延伸，多圈环形肋条沿轴向逐渐展开，

　　既形成类似空气舱的开放式视觉特征，也为内部走线、声学腔体和弹性变形预留空间。螺旋肋条并非纯装饰件，在实际结构中可承担缓冲作用：当耳机受到侧向触碰或佩戴者面部运动牵拉时，环形肋条能够通过微小弯曲分散载荷，降低出声嘴对耳道的局部压迫。设计时需要注意各圈肋条之间的间隙，间隙过小会使外观显得封闭，失去空气舱的通透感；间隙过大则会降低整体刚性，导致尾部耳挂受力时前端晃动。肋条截面宜采用圆弧形或椭圆截面，转折处保持顺滑过渡，避免应力集中在根部。外侧圆形盖板对应耳机外侧的装饰与封盖区域，可用于布置品牌标识、触控面或声学泄压孔位置。盖板与螺旋腔体之间通过环形边界衔接，装配时应保证盖板外缘不超出螺旋外轮廓，否则放入充电盒或佩戴时容易产生干涉。

　　盖板背面可预留浅槽用于粘接或卡扣固定，若后续进入详细结构设计，还需在盖板与腔体之间考虑密封圈、防尘网和泄压膜的安装空间。尾部两根向下延伸的支脚构成耳内定位与辅助支撑结构，其形态参考耳道入口及耳甲腔区域的贴合趋势。支脚从螺旋腔体后侧分叉，沿自然弧线向下收窄，末端做圆润处理，避免佩戴时压伤皮肤。两支脚之间的开档决定了耳机在耳内的张开程度，过窄会失去定位效果，过宽则会造成佩戴胀痛。建模过程中应重点控制支脚根部与螺旋环的连接曲面，这里是摘取耳机时最容易产生应力集中的位置，需保证壁厚连续、曲率缓和。若用于功能样件，支脚内部可设计为空心薄壁结构，以减轻重量并提高弹性；若仅作为外观展示，则可保持实体形态以增强渲染效果。从安装边界看，

　　前端入耳段的轴向长度不宜过长，应满足常见入耳式耳机的插入深度范围；螺旋腔体最大外径需要避开耳甲腔狭窄区域，外侧盖板厚度应控制在充电盒盖体闭合间隙以内。尾部支脚展开后形成的包络宽度，是判断该方案能否适配不同耳型的重要尺寸，设计评审时可将该包络与标准耳模或人脸耳部扫描数据进行比对。整个模型的曲面连续性较强，红色主体适合采用韧性光敏树脂、尼龙粉末烧结或弹性塑料进行样件验证；黑色入耳段可单独使用软胶材料模拟硅胶套接触效果，外侧盖板则可采用高光塑料或金属质感表面处理。结构拆分上，前端出声段、红色螺旋主体、外侧盖板和尾部支撑件既可以做成一体化外观件，也可以按装配关系拆分为前壳、后壳、装饰片和柔性支撑件。若面向量产，还需在螺旋腔体内部补充扬声器单元、电池、电路板、麦克风孔、充电触点和磁吸件的位置；当前造型更偏向工业设计阶段的空间概念，能够直观表达空气舱耳机的佩戴逻辑、外观识别点和构件边界。对于三维建模从业者而言，该案例的训练价值在于空间螺旋曲面的搭建、多分支实体的顺滑连接、入耳产品人机尺寸控制以及外观件与功能件之间的协调。建模时可先建立入耳轴线和尾部支撑轨迹，再以多组截面控制螺旋环的直径变化，最后通过桥接曲面将出声段、螺旋腔体和支脚连成整体。完成实体后，应检查最小壁厚、环形间隙、支脚末端圆角以及盖板配合面，确保造型不仅具备展示效果，也能向后续结构设计和样件制作顺利过渡。
