手扶自走式多行豇豆精量播种作业机

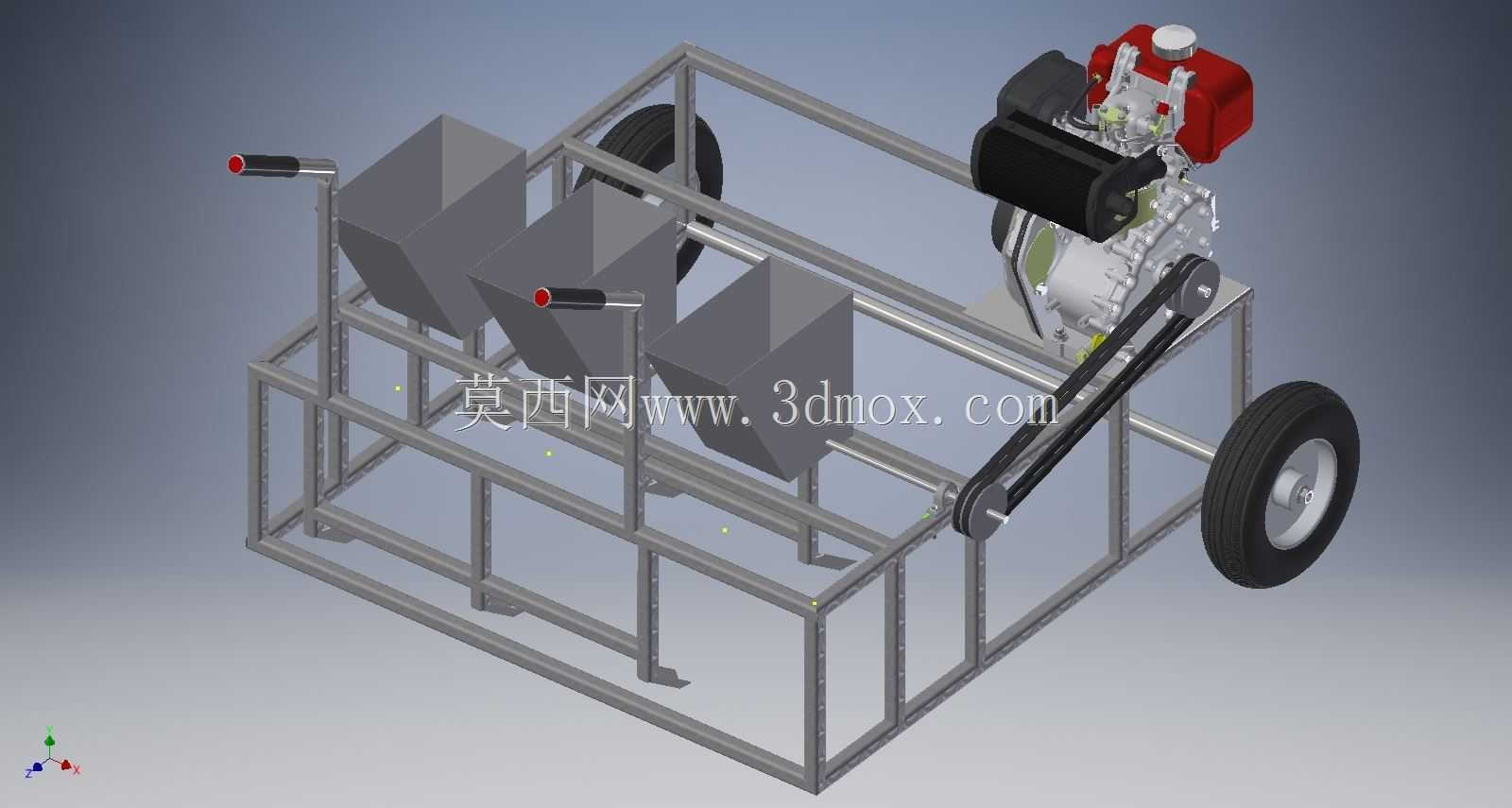

　　这款手扶自走式多行播种设备的三维结构，完整还原了小地块豆科作物穴播作业的整机布局，核心面向露地豇豆连片种植、菜园小规模条播、丘陵缓坡农田作业场景，替代传统人工开沟、点种、覆土的重复劳作，适配一家一户或者小型种植合作社的短距离转场、窄行距作业需求，不用额外挂载大型拖拉机，整机自带动力单元，田块边角掉头灵活，田埂通行宽度要求低。

　　从实际作业逻辑拆解结构：整机上部搭载单缸内燃动力单元，动力输出端通过带轮、三角带组成的传动链路，把扭矩分别传递给行走轮轴与排种驱动轴，操作人员在机身后方通过两根带防滑握套的操纵扶手控制行进方向，扶手位置预留离合、油门操控点位，作业时人员随行操控，不用乘坐，整机配重集中在机架中部，湿软田块行走时接地压强更低，不易陷车。机架采用方管焊接的框式桁架结构，所有承重梁沿行走方向与横向排布，焊接节点做了加强处理，上方依次固定动力安装座、三个独立种箱、排种器安装位、开沟覆土组件，两侧伸出轮轴安装橡胶行走轮，轮距匹配豇豆种植的常规垄宽，作业时轮子走在垄沟位置，不会碾压待播种的垄面。

　　三个种箱为上宽下窄的漏斗式斗状结构，箱体下部收口对接排种器，豇豆种子倒入箱内后依靠自重持续向排种口喂入，不会出现架空断种；每个种箱对应一行播种位，三行同步作业，行距可通过调整种箱在横向横梁上的固定位置适配不同农艺要求，单行的排种盘由地轮联动驱动，设备向前行走时地轮转动带动排种机构按固定株距排出单粒或者定量种子，种子顺着导种管直接落入前方开沟器开出的种沟内，后续配套的覆土板自动把沟两侧的浮土刮回覆盖种子，完成播种全流程，作业过程中不用人工额外跟进埋种。

　　设计阶段的考量完全贴合小型农机的使用痛点：首先框式机架没有多余外凸结构，所有零部件都收纳在方管框架轮廓范围内，转场经过田埂、乡间窄路时不会被杂草、树枝剐蹭；动力单元布置在机架靠前位置，和后方操作人员、种箱形成前后配重平衡，行走时机头不会过度上翘或者下压，扶手处的操控力度轻盈，长时间作业人员劳动强度更低。行走轮选用深花纹橡胶轮，胎面花纹抓地力强，在雨后稍湿的田块也不会打滑丢转，避免地轮打滑导致排种株距不均、缺苗断垄的问题；传动皮带选用张紧度可调的结构，长期使用皮带拉伸后可以调整张紧轮位置补偿间隙，不用频繁更换传动件。

　　外形安装边界方面，整机长度适配小田块转弯半径，宽度覆盖三行播种的垄距总宽，高度方向动力顶部为整机最高点，种箱上沿低于动力机罩，加注种子、日常维护燃油机滤芯、火花塞时站在机身侧面即可操作，不需要攀爬设备。开沟器通过螺栓固定在机架下方的纵梁上，上下安装位置可调，能够根据土壤墒情、播种深度要求调整开沟深度，沙质土壤可以适当下调开沟深度保证种子被湿土包裹，黏重土壤则上调深度避免种沟积水。各排种器与种箱之间采用快装卡接结构，换种的时候可以快速拆开清理残留豆种，避免不同品种种子混杂，作业季结束后也可以快速清空种箱，防止残留种子发霉堵塞排种口。

　　设备的维护点位全部外露：皮带传动区域外侧可加装简易护罩，日常检查皮带磨损不用拆解大结构；两侧行走轮的轮轴轴承座预留注油孔，每季作业前加注润滑脂即可保障长周期运转；扶手的操纵拉线沿机架方管内侧排布，固定卡扣隔开管线和运动部件，不会出现管线摩擦破损。整机结构没有复杂的电控或者液压部件，农村田间场景下故障排查简单，普通农机操作人员即可完成日常检修，适配豇豆、豆角等藤蔓类豆科蔬菜的直播农艺，播种后株距均匀、覆土厚度一致，出苗整齐度远高于人工撒播，后续田间除草、搭架的作业通行空间也能保持规整。
