带压力表手动截止式燃气调控阀

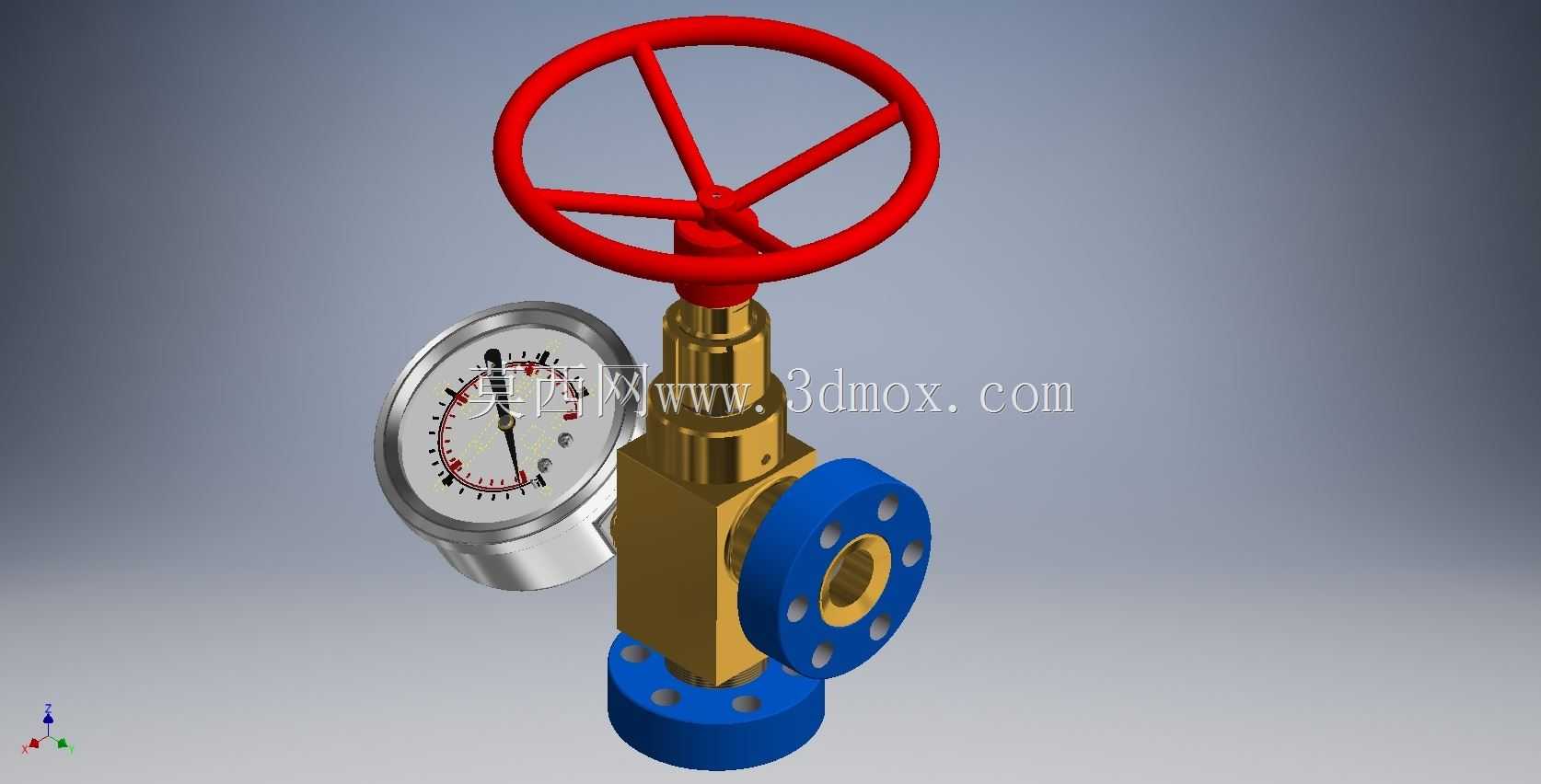

　　这套带压力显示的手动截止调控阀，常出现在燃气分配支路、小型气体储罐出口、实验室供气汇流排以及工业炉窑前端管线上，核心作用是在管路通断之外，直观把控离开承压容器的气体流量与出口压力，避免下游用气端出现超压、倒灌或者误开启的风险。现场安装时，阀体上下两端的蓝色法兰盘分别对接上游气源与下游用气管道，法兰端面预留的螺栓孔位需要和配对法兰的孔距严格对齐，密封面在装配前要清理焊渣与锈蚀痕迹，搭配对应压力等级的垫片完成紧固；侧向引出的压力表通过短接螺纹固定在阀体侧方，表盘朝向要预留操作人员站立观察的视野空间，手轮顶部到阀体底部法兰的总高度、侧装压力表向外探出的横向尺寸，都要在管线排布阶段提前校核，避免和周边管道支架、防护栏或者检修通道发生干涉。

　　从结构设计逻辑来看，金色的阀杆传动段被封装在中部阀盖腔体内部，红色手轮通过旋转带动阀杆做升降位移，阀瓣在阀腔内部沿密封座做直线进给，转动手轮的圈数对应阀瓣开启的缝隙大小，操作人员可以根据压力表实时显示的腔体内压力，微调阀门开度，把输出气体的压力稳定在下游设备允许的区间内。手轮采用三辐条轮缘结构，轮缘的回转直径经过受力核算，日常启闭时单人徒手即可输出足够扭矩，不需要额外加套加力杆，轮辐之间的镂空区域也减少了整体自重，阀杆外露的梯形螺纹段在装配时会涂抹耐温润滑脂，降低长期启闭动作带来的螺纹磨损，同时避免外界粉尘附着在螺纹咬合面造成卡涩。

　　阀体的流道采用直角转折布局，进气端与出气端呈垂直走向，这种结构在燃气支路里可以借助流道转向缓冲气流脉动，当阀门处于全关位置时，阀瓣和密封座紧密贴合，彻底切断气流通路；侧向安装的压力表内部弹簧管会感应阀腔内部的介质压力，带动指针偏转输出读数，现场巡检人员不需要额外外接测压设备，站在阀旁就能直接判断当前管路是否处于正常压力区间，一旦出现压力异常飙升，可以立刻旋转手轮切断气源，防范泄漏或者超压风险。

　　建模过程中，法兰盘的厚度、螺栓孔分布圆直径、密封面凸台高度都按照常规中低压管路法兰的适配尺寸做了还原，阀盖和主阀体之间的连接螺栓、密封垫片位置都做了独立结构拆分，方便后续在工程图里生成爆炸视图，指导车间装配顺序；压力表的表盘刻度、指针、表壳卷边结构也做了细节还原，手轮的红色涂装、阀体金属加工面的质感区分，能在方案评审阶段直观呈现成品的外观效果。针对检修场景，阀体侧方的压力表接口采用标准管螺纹设计，后续校验压力表时可以直接旋拆更换，不需要整体切割管路；阀杆顶部的手轮通过锁紧螺母固定，长期使用出现磨损后也可以单独拆换配件。在管路布局设计时，阀门周围要预留足够的操作空间，保证操作人员可以双手握住手轮完成全行程旋转，压力表前方不能堆放遮挡物，表盘的安装高度尽量和人站立视线齐平，减少读数误差。这类阀件兼顾了通断控制、流量调节、压力就地显示三重功能，不需要在管路上额外单独加装测压点位，就能完成燃气输出环节的状态监控，非常适合中小型供气系统的支路管控场景。
