汽油拖车罐体快开人孔锁紧机构

　　这套结构对应汽油拖车储液罐顶部的检修人孔，日常承担罐体内部清理、管路检查、液位附件维护时的人员或工具进出通道封闭任务。现场使用中，罐顶人孔不能做成永久焊死结构，又必须在运输颠簸、罐内压力小幅波动、燃油晃动冲击下保持可靠密封，因此采用圆形法兰座加翻转压盖的组合形式，周边通过螺栓与罐顶预留开口对接，安装时只需保证法兰面与罐体开孔同轴、密封面贴合平整即可。

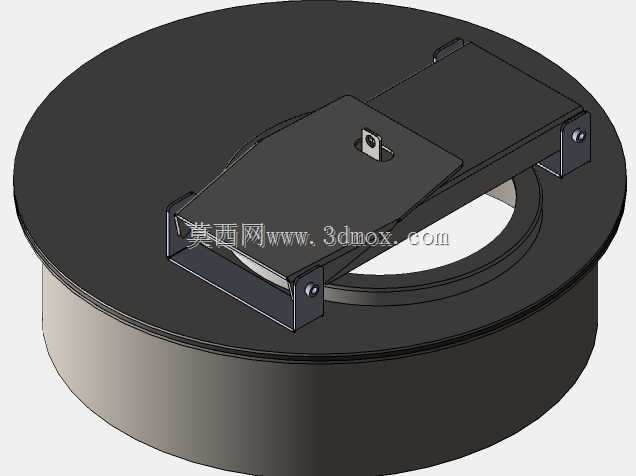

　　从结构布置看，下部圆形筒体段提供与罐顶连接的过渡边界，法兰环面承担密封压紧载荷；上部盖板一侧通过铰接支架与底座相连，另一侧配置偏心压杆式快开锁紧机构。操作人员松开锁扣后，盖板可绕铰链翻转抬起，完全露出人孔通道；关闭时先将盖板压回密封面，再扳动压杆，利用连杆过中心锁紧产生的压紧力，把盖板均匀压向密封圈，不需要逐个拧紧多颗螺栓，适合野外加油、转运作业中快速启闭的场景。

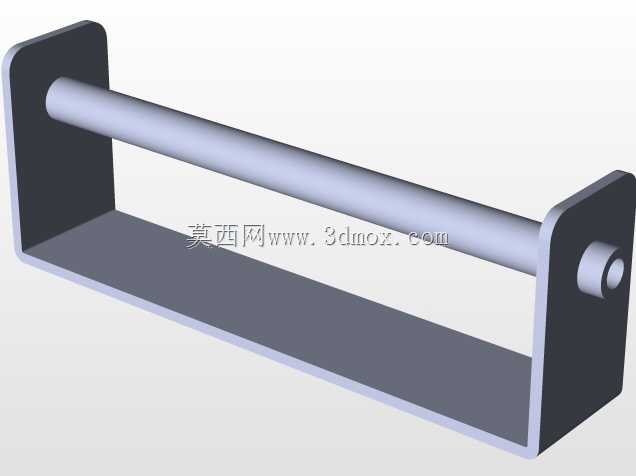

　　建模时先按罐顶开孔确定人孔通径，再向外推导法兰外径、螺栓分布圆和密封槽位置。盖板轮廓并非单纯平板，中部压制出加强隆起，以承受罐内微压并减少薄板变形；铰链座采用折弯板件与销轴配合，两侧立板上的安装孔保证转轴同轴，避免盖板翻转时卡滞。锁紧压杆的支点、连杆长度和压头位置需要反复校核：压下手柄后机构应越过死点，使锁止状态不受车辆振动影响而自行松脱；开启时手柄抬起又能顺利释放压紧力，压头与盖板接触处设置小垫块，防止局部应力集中损伤盖面。

　　尺寸边界方面，整个人孔外径围绕通行孔径设计，底座高度控制在罐顶以上较短范围内，避免拖车行进时与上方护栏、篷布骨架干涉；盖板开启后的翻转半径要在三维环境中模拟，确认最大打开角度下不会碰到罐顶呼吸阀、加注口或走台栏杆。铰链一侧靠近罐边布置时，还要预留扳手和手部操作空间，锁紧手柄的运动轨迹内不能布置其他管线。

　　密封设计上，法兰与盖板之间预留连续密封圈槽，橡胶圈截面受压后填充结合面微观不平度，既能阻挡燃油蒸汽外泄，也能防止雨水、粉尘进入罐内。盖板与铰链采用可拆卸销轴连接，后期维护时可整体拆下盖体更换密封件。所有板件厚度根据罐体承压等级和人孔直径选取，折弯件在转角处保留合理圆角，焊缝位置集中在底座与法兰、铰链支座与本体之间，模型中对焊脚和安装间隙均作了表达，便于工程图直接转化为下料与焊接依据。

　　在整车装配关系里，人孔通常位于储液罐顶部较高位置，周边需配合防滑走台和扶手。该结构把紧固件、铰链、压杆、密封盖整合为一个独立附件，罐体厂只需在顶板开孔并焊接配对法兰，即可完成接口预留。三维设计阶段重点检查了三种工况：一是关闭锁紧时盖板周边压紧力是否均匀，二是满罐颠簸状态下锁杆有无松脱趋势，三是检修开启时盖板重心是否绕铰链稳定翻转，不会因偏重突然下坠。通过这些细节处理，模型不仅呈现外观，更完整表达了快开人孔在燃油拖车上的安装逻辑、动作方式和结构受力路径。
