水务管道用对夹式不锈钢抱箍支架

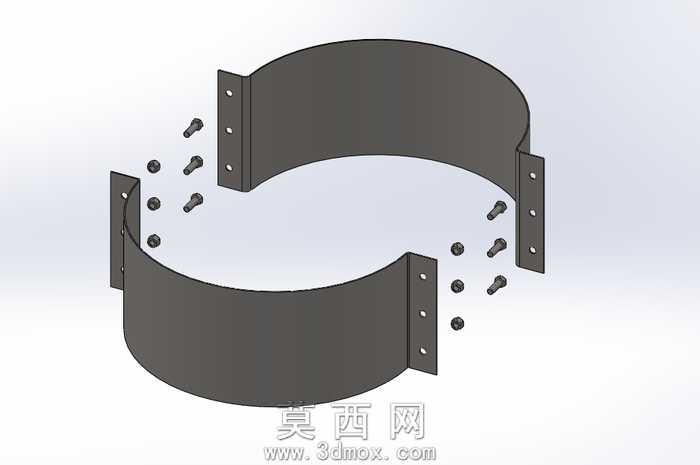

本作品为针对水务场景管道固定需求设计的对夹式不锈钢支架，整体采用SolidWorks完成全参数化三维建模，建模过程中优先遵循给排水管道安装的通用规范，对各部件的装配公差做了严谨设定，确保实际生产后可顺利完成组装。模型整体采用上下两片对称的半圆弧抱箍结构作为主体，每片抱箍的两端均延伸出带安装孔的平直连接耳，连接耳上的通孔位置经过精准对齐计算，配套的六角螺栓与螺母可直接穿过孔位完成两片抱箍的锁紧，实现对圆形管道的环抱式固定。建模阶段对不锈钢板材的折弯圆角做了符合钣金加工工艺的处理，避免出现现实生产中无法实现的尖锐直角结构，抱箍内壁的弧度经过多轮参数调整，可与对应外径的水务管道外壁完全贴合，保证固定后不会出现管道滑动、偏移的问题。材质渲染环节，主体抱箍部分采用哑光不锈钢材质，还原304不锈钢板材经钣金折弯后的真实表面质感，螺栓螺母部分采用稍深的金属质感处理，区分不同构件的材质差异，同时添加了柔和的环境光与方向光组合，渲染出的爆炸视图可清晰展示各零件的拆分状态与装配逻辑，让使用者能直观理解产品的组装方式。设计思路上，摒弃了传统焊接式管道支架不可拆卸、安装调整不便的缺陷，采用分体对夹的结构设计，无需在管道上焊接额外固定件，可在管道铺设的任意位置完成安装固定，也可根据后期管道维护需求随时拆卸调整位置，不锈钢材质的选用也充分考虑了水务场景潮湿、易接触水体的使用环境，具备优秀的防锈耐腐蚀能力，可长期在户外或井下的水务管线场景中使用，连接耳上的多组安装孔位也预留了一定的调节余量，可适配小范围的管径误差，降低现场安装的适配难度。
