低成本户外道路执勤岗亭框架结构

　　这套岗亭框架结构的建模起点，并非先绘制封闭围护板材，而是从道路路口的实际使用边界倒推骨架尺寸。城市主干道交叉口的执勤点位，通常需要容纳一名执勤人员站立、临时放置记录台账与简易警示装备，同时不能侵占人行横道的通行净宽，因此骨架的平面外轮廓控制在较小的矩形范围内，竖向高度满足成年人站立后头顶预留通风与灯具安装空间，整体杆件排布优先保证人员在亭内转身、伸手取放物品时不会碰撞主框架。

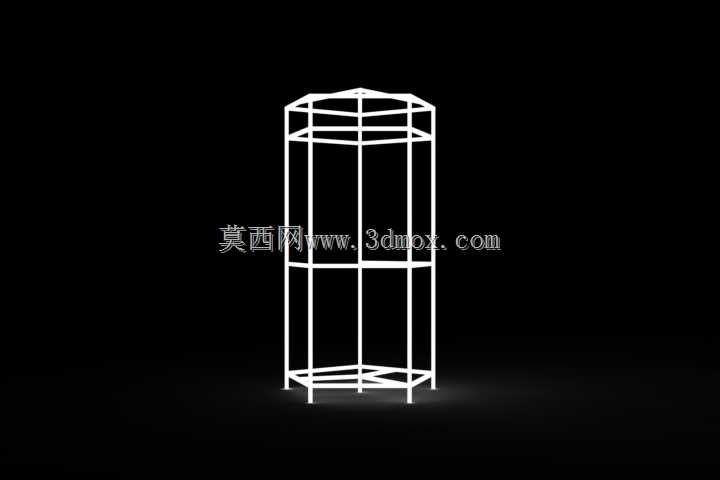

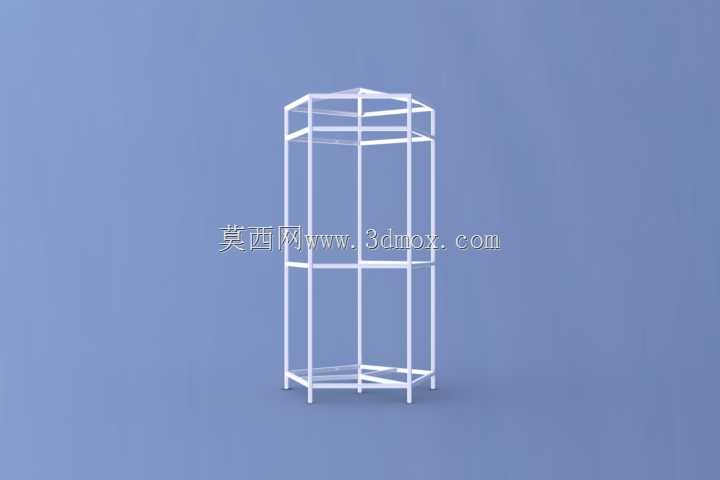

　　从现场安装条件来看，这类轻量化岗亭多布置在路口硬化铺装面上，底部框架的四根支脚直接落在混凝土或沥青路面，不需要开挖深基础，仅通过膨胀螺栓与地面预埋件固定即可。建模时将底框设置为双层矩形围合结构，下层围边贴合地面分散竖向荷载，上层围边作为地板承载边界，支脚在底框四角向外微伸，既扩大了支撑跨距降低侧翻风险，也为现场螺栓固定留出操作空间。路口区域常年受机动车行驶带来的振动、侧向阵风以及行人意外倚靠的水平作用力，骨架的竖向立柱采用通长布置，从底框一直延伸到顶框，中间不做分段拼接，减少现场装配的连接节点，也避免杆件接缝处在长期振动下出现松动。

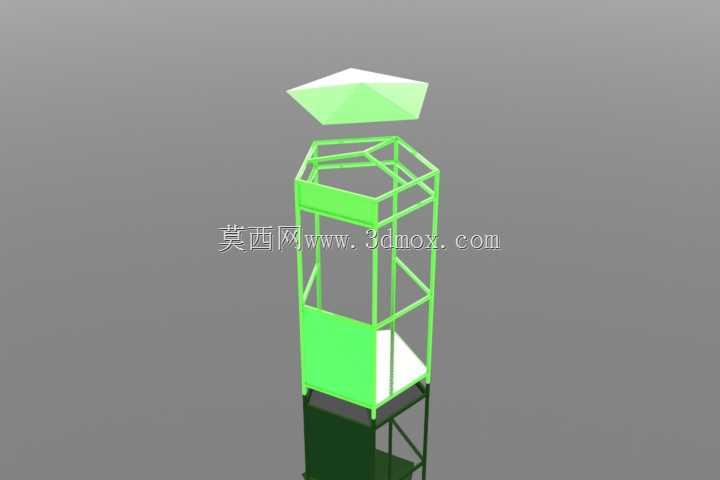

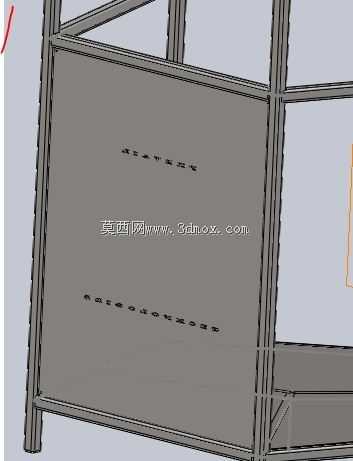

　　框架的中段设置两道水平环梁，位置分别对应人体腰部与肩部高度，这两道环梁并非单纯的构造装饰：腰部高度的环梁可以后续加装折叠置物台，供执勤人员临时放置登记物品；肩部高度的环梁则作为围护板材的安装压边，无论后续嵌入透明耐力板、彩钢夹芯板还是金属网格，都可以通过自攻螺钉直接固定在环梁翼缘上，不需要额外在立柱上二次打孔。顶部分层设置两道多边形收边框架，下层框架与竖向立柱顶端连接形成主顶承托结构，上层框架向外微挑形成檐口边界，两层框架之间的短竖杆构成顶篷的支撑格栅，后期铺设顶板后，挑出的檐口可以引导雨水向亭体四周滴落，避免雨水顺着围护板缝隙流入亭内。

　　结构选型上刻意采用统一规格的薄壁型材完成所有杆件搭建，没有引入复杂的变截面构件或定制冲压件，这种设计思路直接对应低成本、快速落地的使用需求：所有杆件都可以通过常规切割设备按定长下料，现场仅需在节点处采用角件连接或现场焊接，不需要大型吊装设备，两名安装工人即可在短时间内完成整架拼装。杆件的交汇节点在建模中全部做了对齐处理，立柱中心线与水平环梁的中心线在同一平面交汇，保证荷载传递路径直接，不会在节点处产生额外的偏心弯矩。

　　针对户外长期使用的场景，骨架的外露杆件表面后续可统一做喷塑或镀锌防腐处理，型材的空腔结构也便于在内部穿设照明线路、对讲机充电线路，线缆从底框边角引入，沿立柱内腔上行至顶部灯具位置，外部看不到明线，既避免线路被日晒雨淋老化，也防止亭内人员走动剐蹭电线。亭体的正面预留出完整的门洞开口，该位置不设置中间竖向立柱，开口宽度满足单人正常进出，门洞两侧的立柱通过上下两道水平框加强，抵消开口带来的框架刚度削弱。

　　在功能拓展层面，这套骨架没有绑定固定的围护材质，北方低温区域可以在框架外侧安装保温夹芯板，亭内加装取暖设备时骨架可承载小型空调内机的重量；南方多雨区域则可以大面积嵌入透明板材，保证执勤人员视野开阔，能够直接观察路口各个方向的车流状态。顶部挑出的檐口框架还可以预留小孔，用于安装爆闪警示灯、岗位标识牌，附属配件的荷载直接传递到顶部环梁，不会作用在围护板材上。

　　建模过程中所有杆件的位置都预留了装配公差，相邻杆件的连接端面留出焊接或螺栓紧固的操作间隙，底框支脚的底板上开设长条形安装孔，允许现场固定时根据地面预埋件的实际位置小幅调整，抵消路面施工的尺寸误差。整体框架没有多余的复杂曲面，全部由直线型材拼接而成，加工下料、运输堆放都可以按杆件分类打包，不会出现异形构件占用运输空间的问题，非常适合批量部署在城市多个路口、园区出入口、学校门口等临时执勤点位。
