世伟洛克NVT系列1/4英寸高压针阀结构

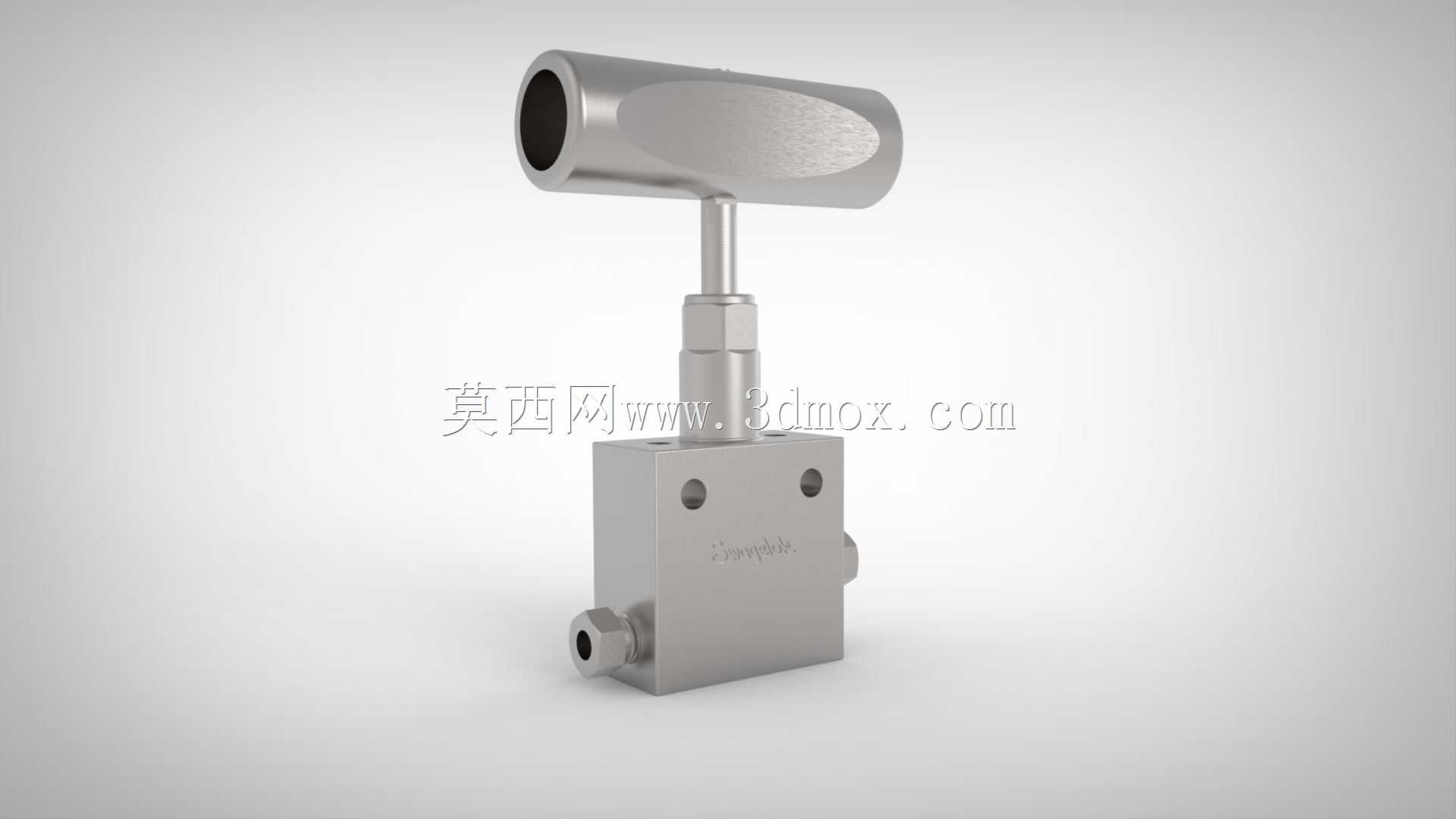

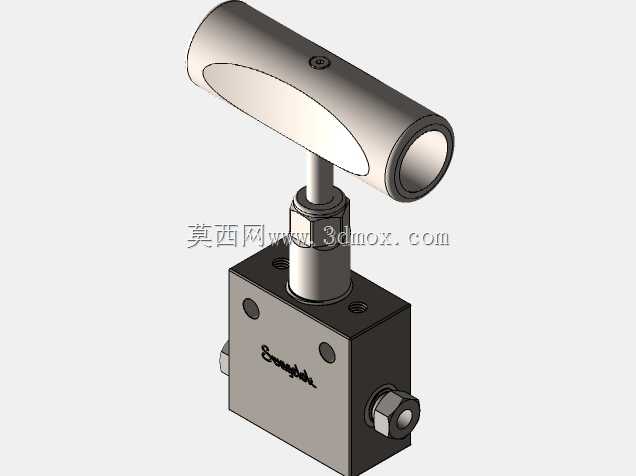

　　在高压流体管路系统的搭建过程中，小通径工况下的流量精准截断与调节一直是管路设计的核心难点，尤其是在实验室分析管路、高压加氢试验台、油气采样回路这类压力波动大、对密封可靠性要求极高的场景中，普通球阀或截止阀往往无法满足6000psig级别的压力耐受要求，而这款针型阀的结构设计，正是针对这类极端小通径高压工况开发的。从实际安装适配性来看，该阀采用1/4英寸锥形与螺纹复合连接形式，阀体主体为方正的块状结构，侧面预留的两个流体通道接口同轴布置，可直接对接同规格的卡套或外螺纹管路，无需额外加装转换接头，阀体上的两个安装孔可通过螺栓直接固定在安装面板或阀组基座上，安装时需保证手轮操作方向预留至少120mm的操作空间，避免与周边管路、

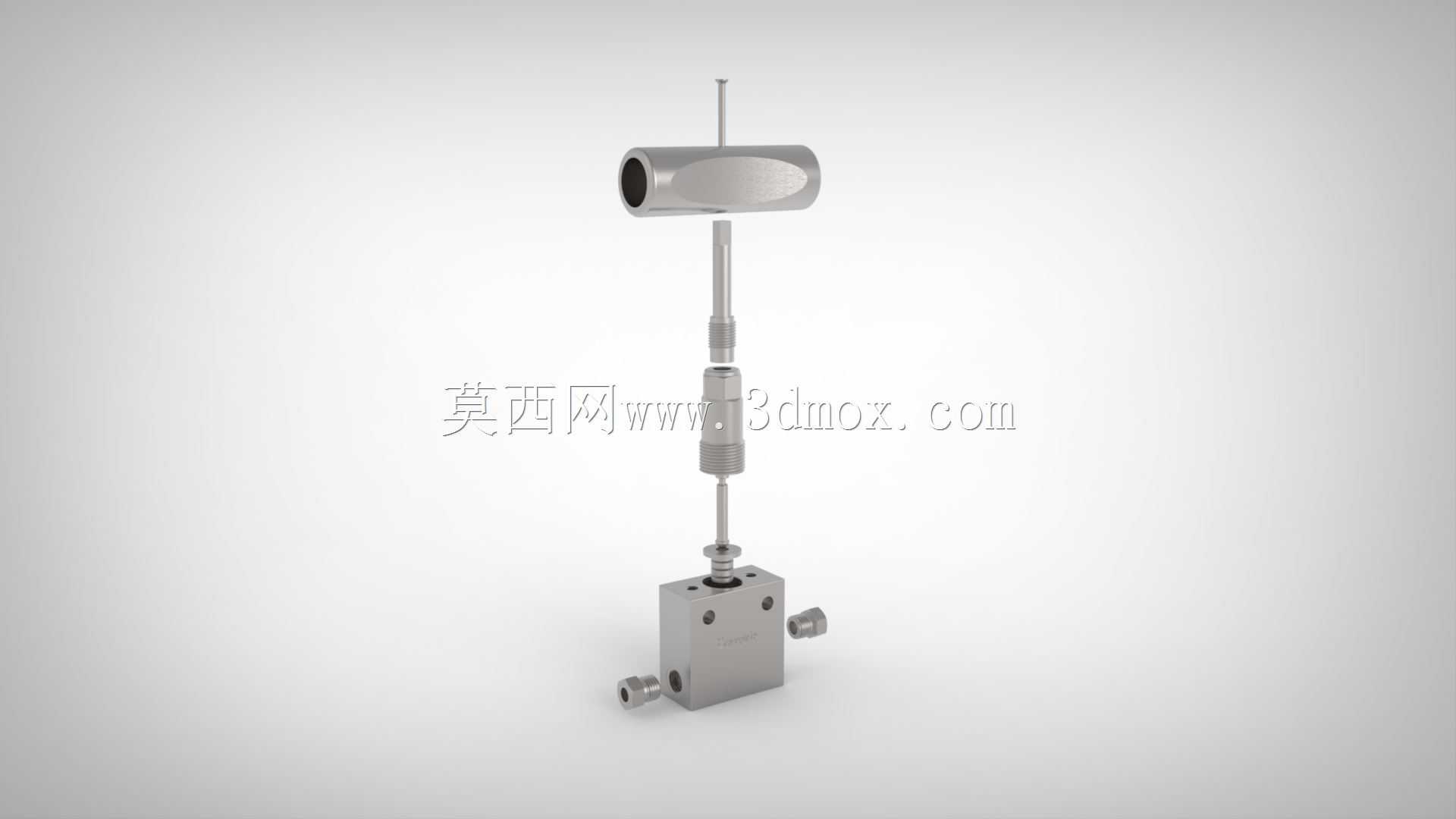

　　支架产生干涉，阀体本身的轴向总高度控制在紧凑范围内，适配集成阀组的密集排布需求，不会占用过多的安装空间。从功能特性上看，该阀的核心调节部件为针形节流塞，与阀座的锥面配合可实现极小开度下的流量线性调节，完全满足采样回路、仪表引压管这类需要微调流量的工况需求，阀杆与阀体之间采用多级密封结构，可在413bar的持续工作压力下实现零外漏，避免高压流体泄漏带来的安全隐患，顶部的T型手柄采用滚花防滑设计，操作人员无需借助额外工具即可手动完成阀门的启闭与开度调节，手柄与阀杆的连接采用防脱结构，避免操作过程中手柄脱落影响工况调节。在建模思路上，该模型完整还原了产品的实际装配关系，阀体的流道走向、阀杆的行程限位、密封件的安装槽位都按照实物尺寸1:

　　1复刻，建模时优先保证安装接口的尺寸精度，所有配合面的公差都按照实际加工要求做了对应处理，方便设计人员直接将该模型导入自己的管路装配体中做干涉检查与管路排布，不需要再重新测绘建模。在实际工况应用中，这类针阀常被安装在压力变送器的引压管前端，用于日常校验时截断工艺介质，也可用于高压气相色谱仪的气路控制，实现载气、样气的通断与流量微调，在高压液压试验台的回路中，也可作为小支路的截止阀使用，耐受液压油的长期冲刷与高压冲击。设计时充分考虑了现场操作的便利性，手柄的操作力矩经过优化，在全压力工况下也可轻松转动，不会出现高压下阀杆抱死无法操作的问题，阀体的材质适配不锈钢材质的加工特性，模型中也还原了阀体表面的钝化处理质感，与实物外观保持一致。

　　对于管路设计人员来说，在做阀组集成设计时，可直接调用该模型完成整体布局，核对安装孔位、接口位置与操作空间是否满足设计要求，避免后期加工安装时出现尺寸不匹配的问题，尤其是在高密度集成的仪表阀组设计中，这类紧凑结构的针阀可以有效缩小阀组的整体体积，减少管路的连接点，降低整个系统的泄漏风险。
