两款不同握柄羊角锤结构设计方案

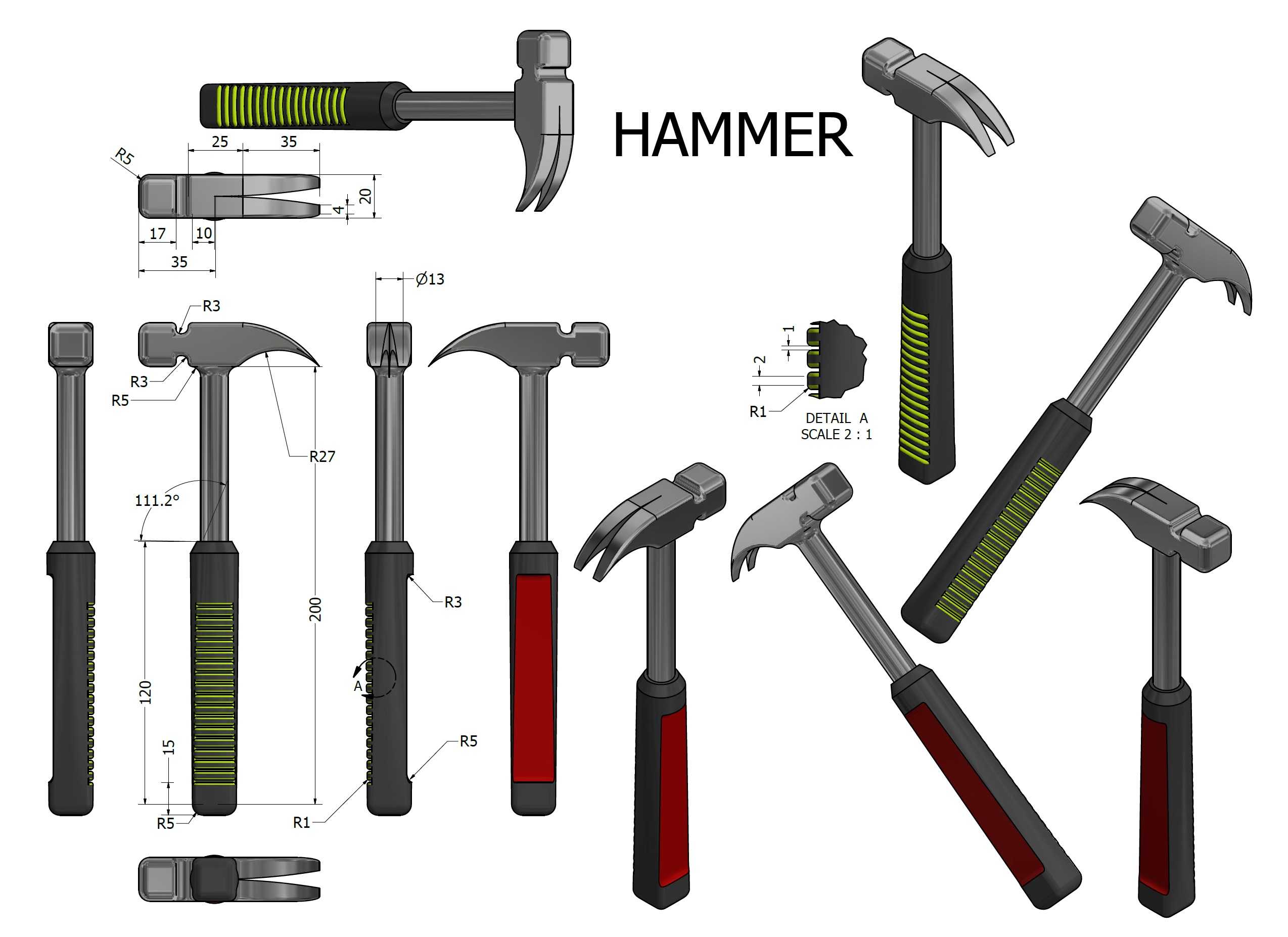

　　日常机械装配、建筑装修、木工作业场景里，羊角锤是出现频次极高的手动敲击工具，区别于重型八角锤的大冲击力作业定位，羊角锤兼顾敲击与拔钉两类核心功能，是一线作业人员随身配备的基础工具。本次呈现的两款羊角锤结构，核心锤头部分采用统一的高碳钢锻造构型，锤头一端为平面敲击端面，端面做了微弧倒角处理，避免敲击时边缘崩损划伤工件表面，也能减少敲击偏移时的应力集中；另一端为经典的V型羊角拔钉结构，拔钉口做了渐变圆弧过渡，卡入钉帽后可借助杠杆原理完成不同长度铁钉的拔除作业，拔钉口的开口角度经过反复校核，既能够适配常规直径的圆钉、自攻螺钉帽，也不会因为开口过大导致拔钉时滑脱。两款结构的差异集中在握柄部分，第一款采用黑色橡塑复合握柄，

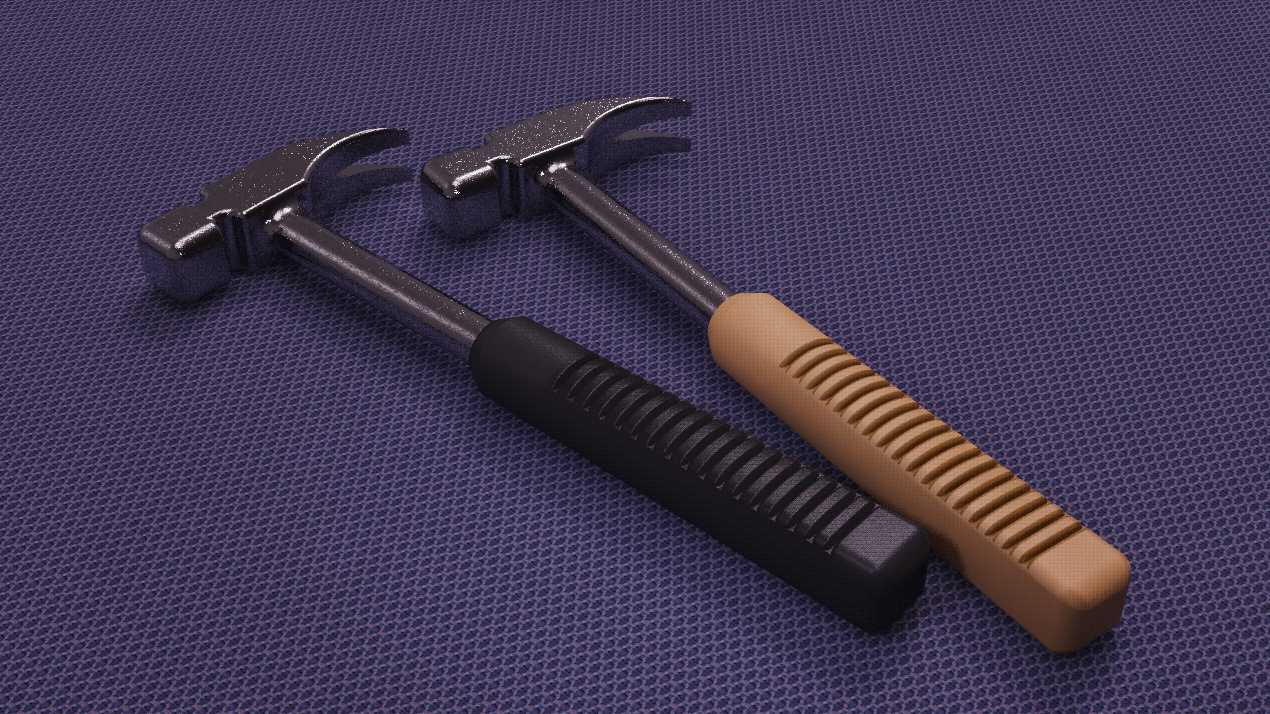

　　握柄表面设计了连续的横向防滑凹槽，凹槽深度控制在1.2mm，握持时手指能够自然嵌入凹槽内，即使手掌沾有少量油污、木屑，也能保证足够的握持摩擦力，避免挥锤时工具脱手；握柄与锤杆的连接部位做了加长的包覆结构，包覆段长度达到握柄总长度的三分之一，能够分散敲击时产生的反向震感，降低长时间作业带来的手部疲劳。第二款握柄采用原木色工程塑料材质，握柄的防滑槽做了圆弧凸起式设计，相比凹槽式结构，凸起的肋条更不容易积存木屑、灰尘，日常清理维护更便捷，握柄整体做了微锥度设计，靠近锤头端直径略小，尾端直径放大15%，能够在挥锤过程中自然形成手部限位，防止操作时手向锤头方向滑移。从安装边界来看，两款锤的总长度控制在320mm左右，锤头总长度130mm，

　　敲击端面直径28mm，整体重量控制在500g级别，属于兼顾便携性与敲击力度的通用规格，既能够满足日常家装中1.5寸以内铁钉的敲击作业，也能胜任小型机械装配过程中零件的轻击校正、销钉敲入等操作。设计过程中，锤杆部分采用中碳钢一体锻造成型，与锤头的连接采用过盈配合加横向销钉固定的双重结构，避免长时间使用后锤头与锤杆松动脱落，符合手动工具的安全设计要求。握柄的尾部都设计了隐藏式挂孔，不用时可以挂在工具架、工具包挂点上，减少收纳空间占用。在实际作业选型时，如果是长时间连续作业、作业环境油污较多的场景，优先选择黑色橡塑握柄款，其减震防滑表现更优；如果是木工作业、日常家用场景，浅棕色工程塑料握柄款更易清洁，外观辨识度更高。

　　两款结构的锤头重心都经过配重校准，重心落在锤头敲击端面后方10mm位置，挥锤时能够自然形成敲击惯性，不需要额外施加过大的腕部力量就能获得足够的敲击力度，降低作业人员的操作负荷。拔钉端的羊角曲率经过优化，拔钉时的杠杆支点距离钉帽位置更近，拔除长钉时不需要在支点处额外垫木块，单人即可完成常规长度铁钉的拔除操作，提升作业效率。锤头的热处理工艺分区设计，敲击端面采用较高硬度处理，保证敲击时不易变形，羊角拔钉部分采用稍低的硬度处理，提升韧性，避免拔钉时羊角受力断裂，兼顾工具的使用寿命与使用安全性。
