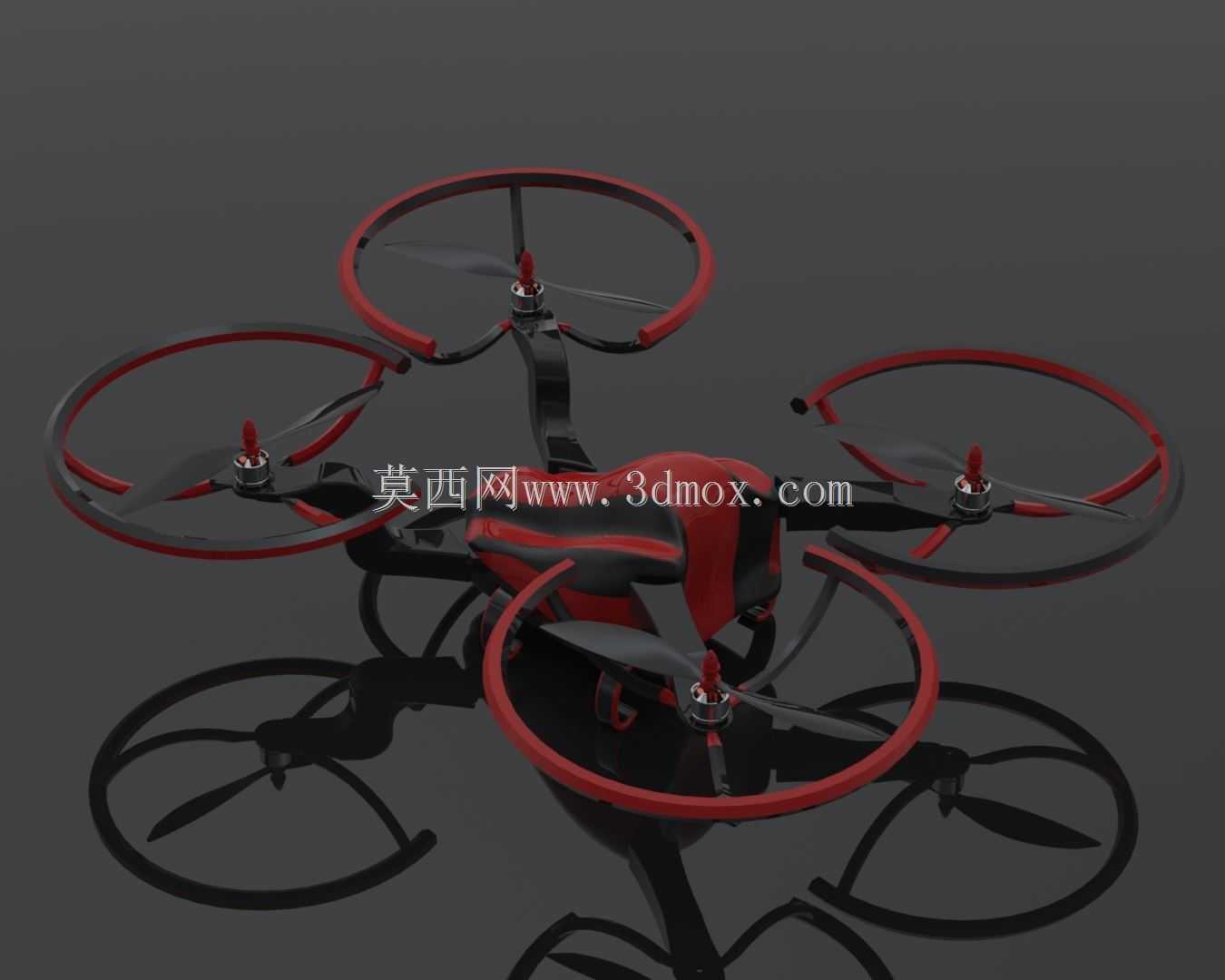

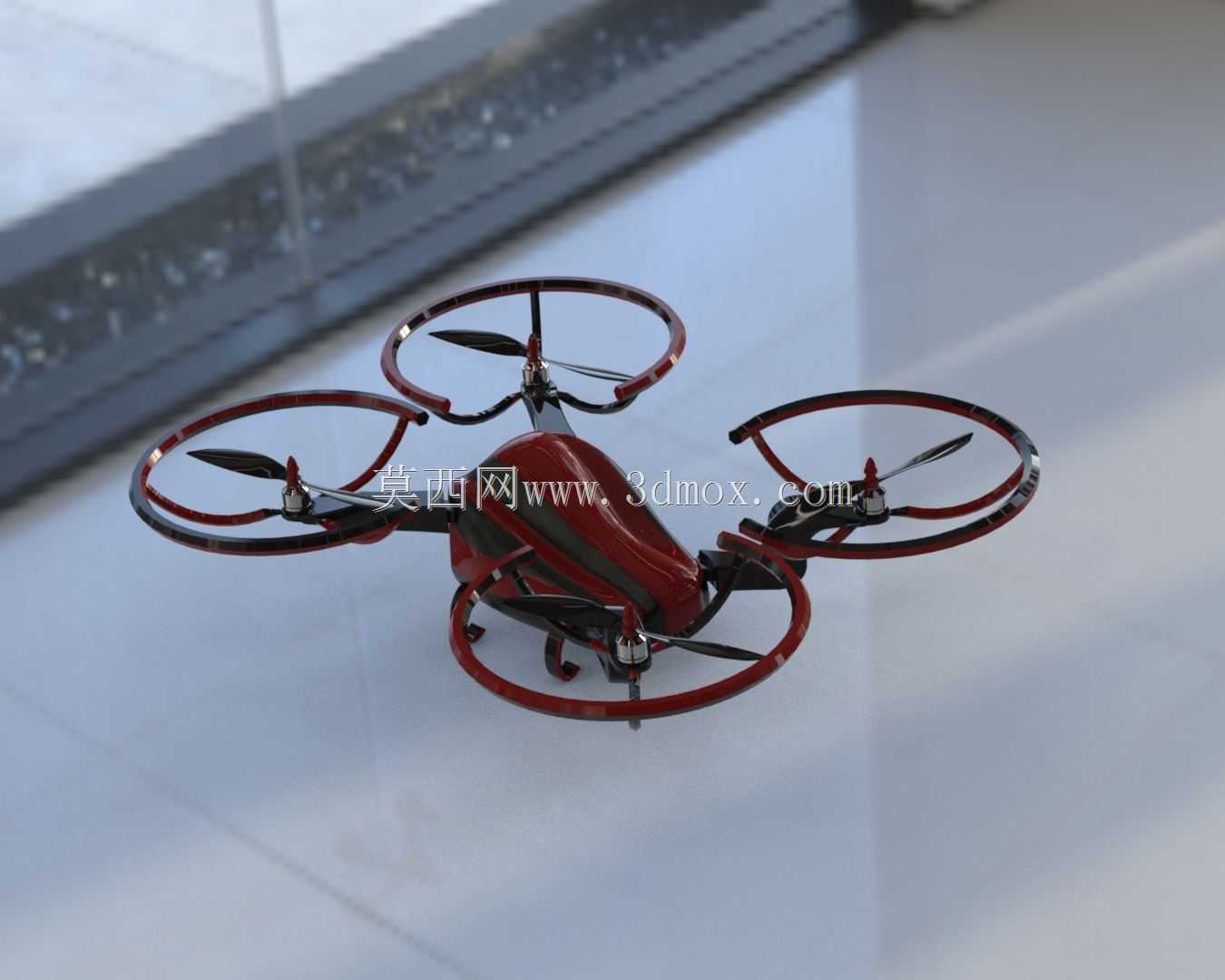

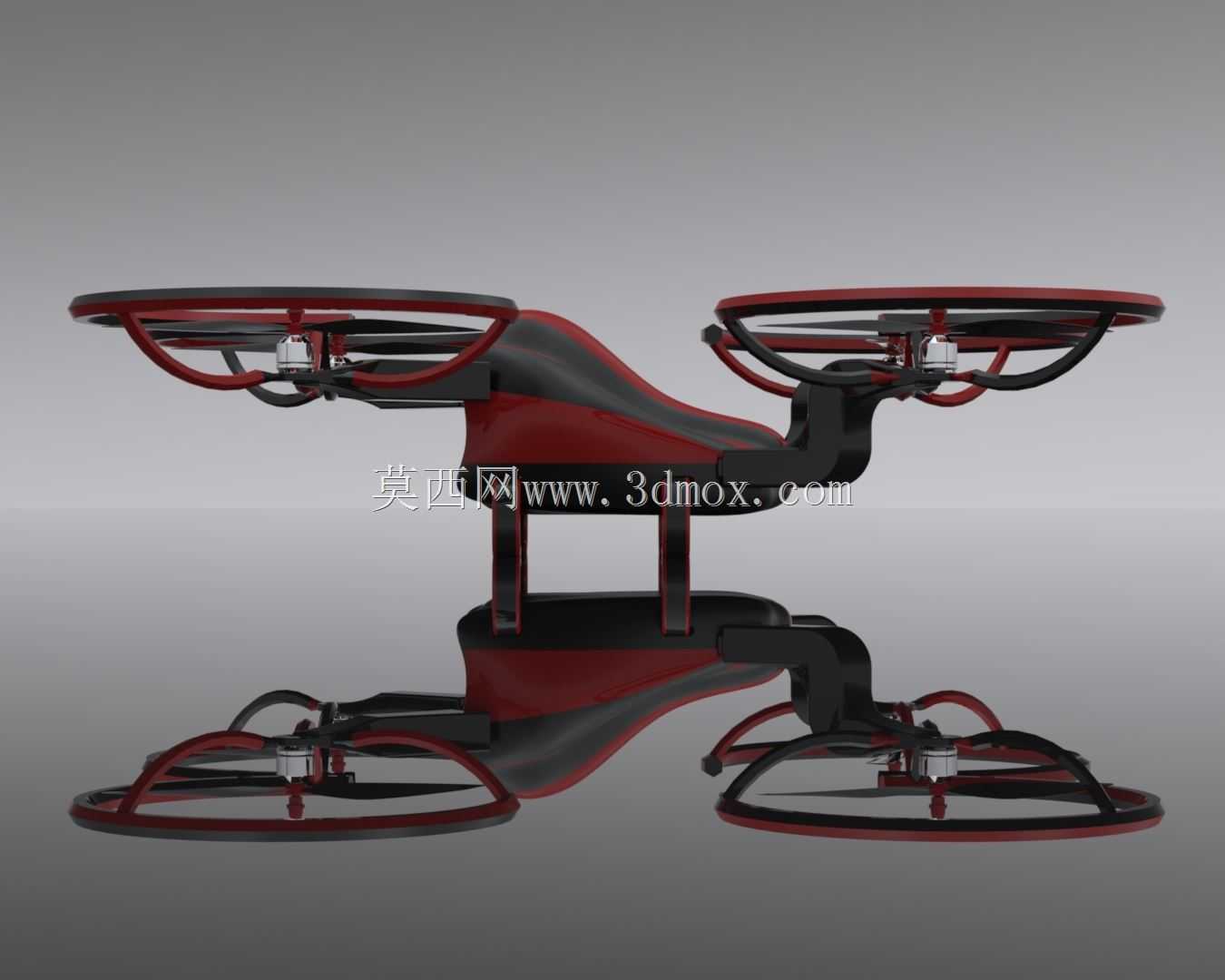

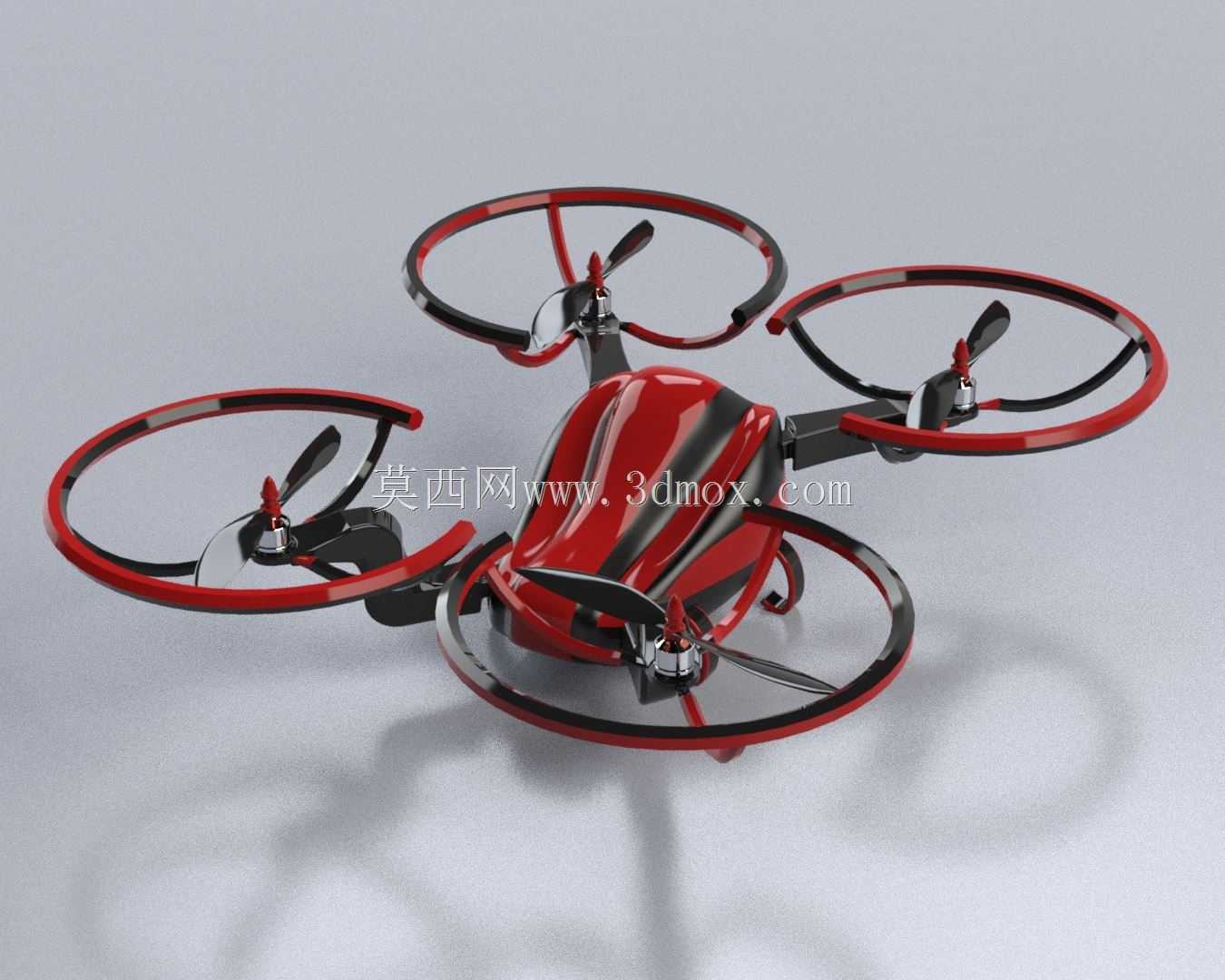

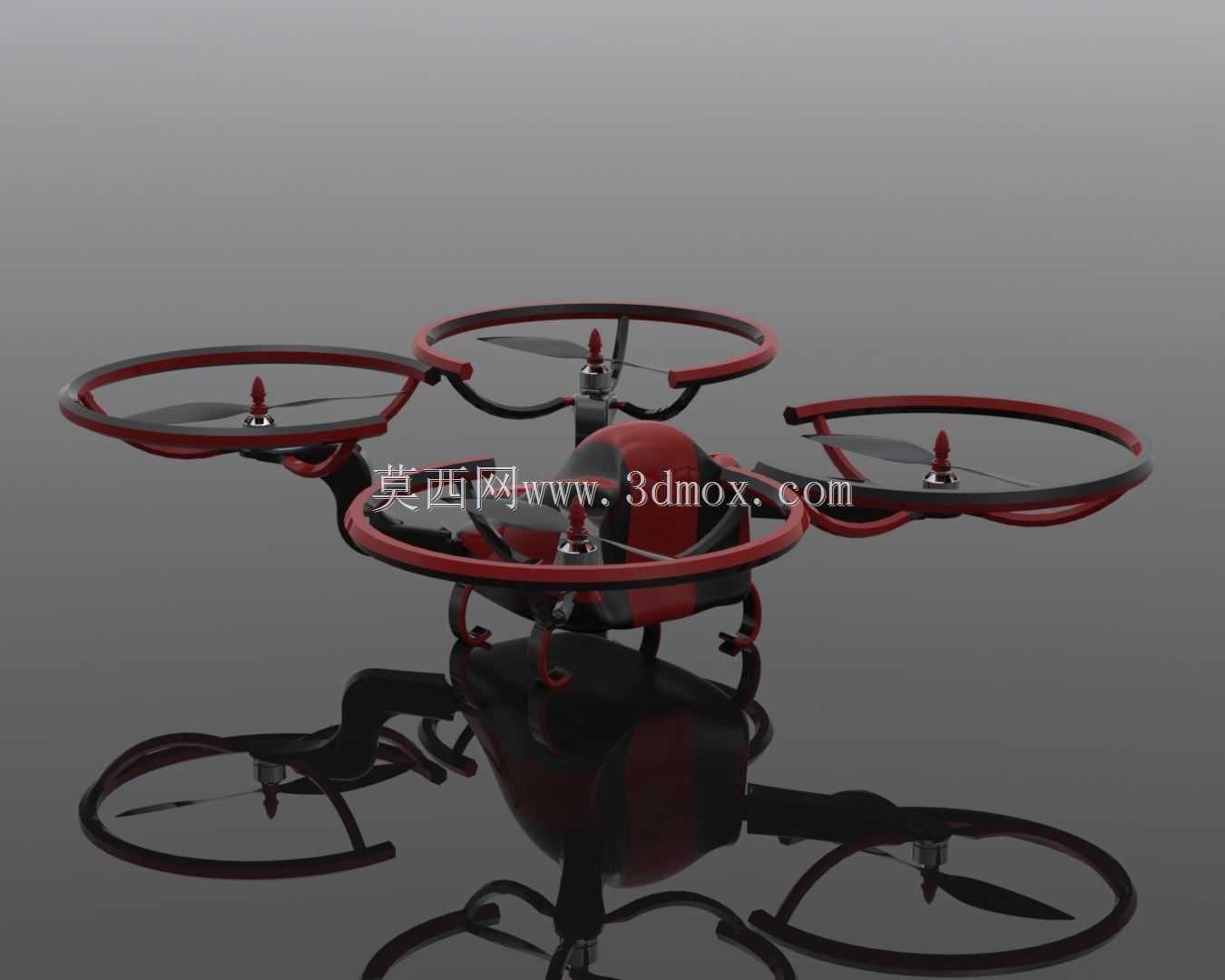

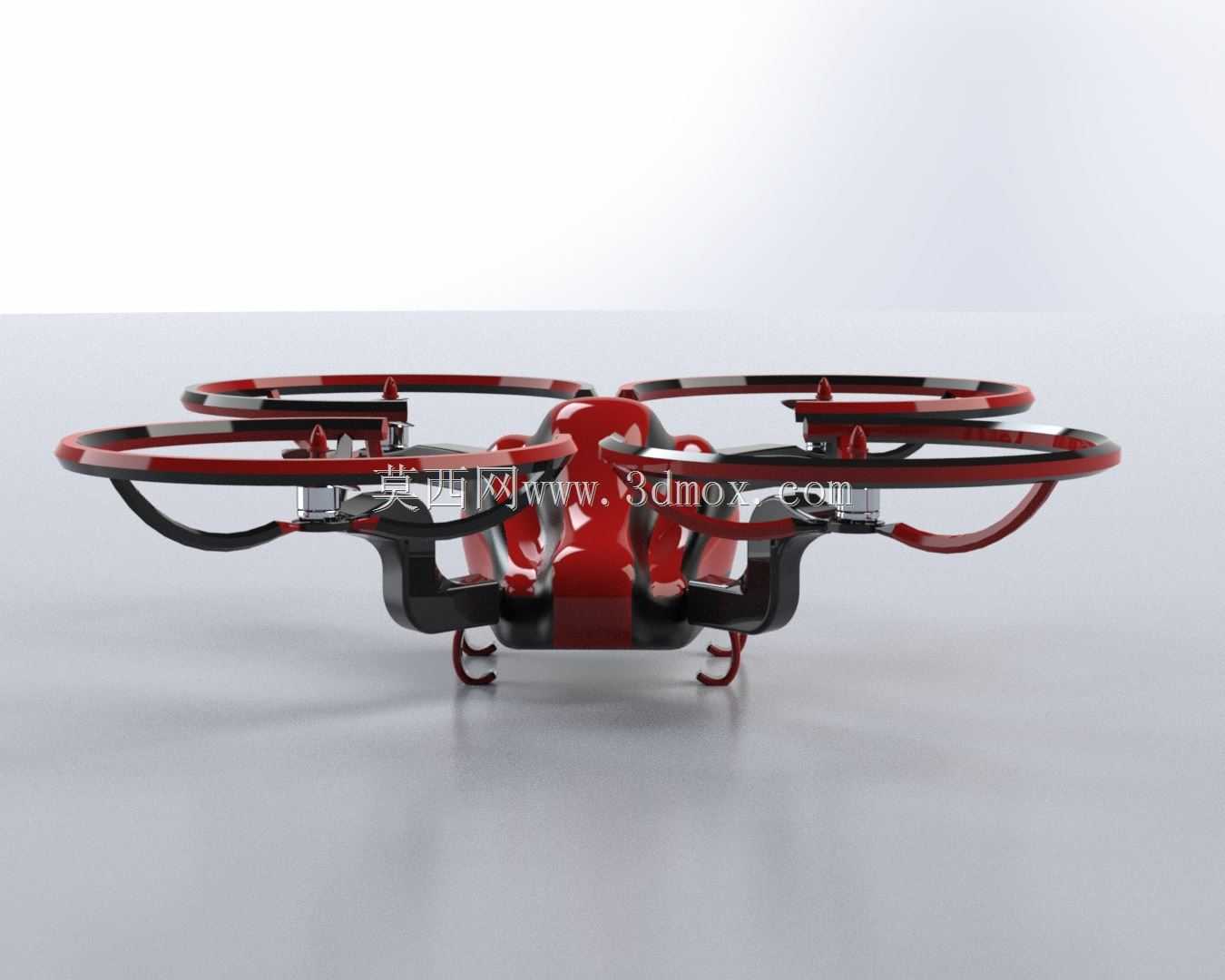

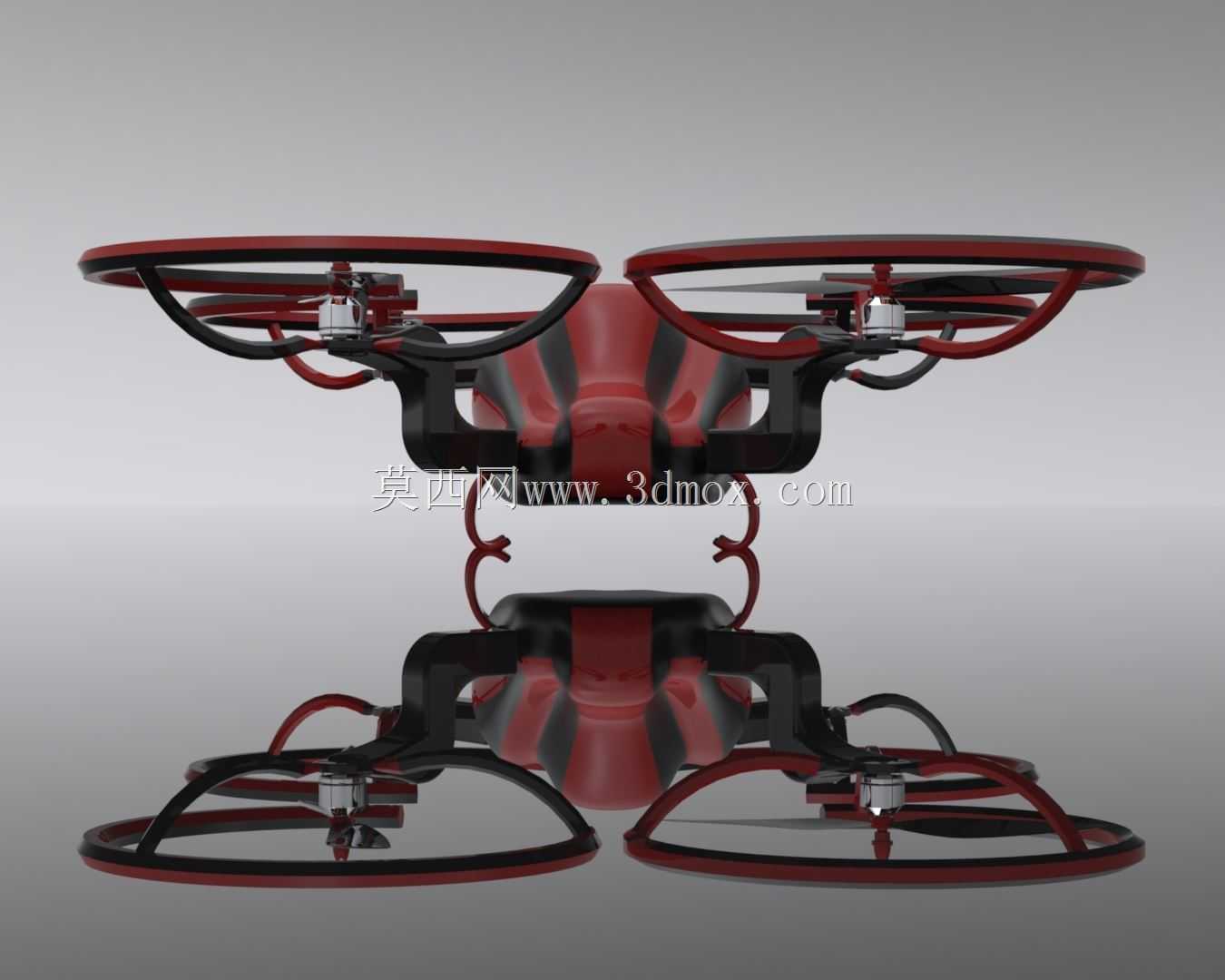

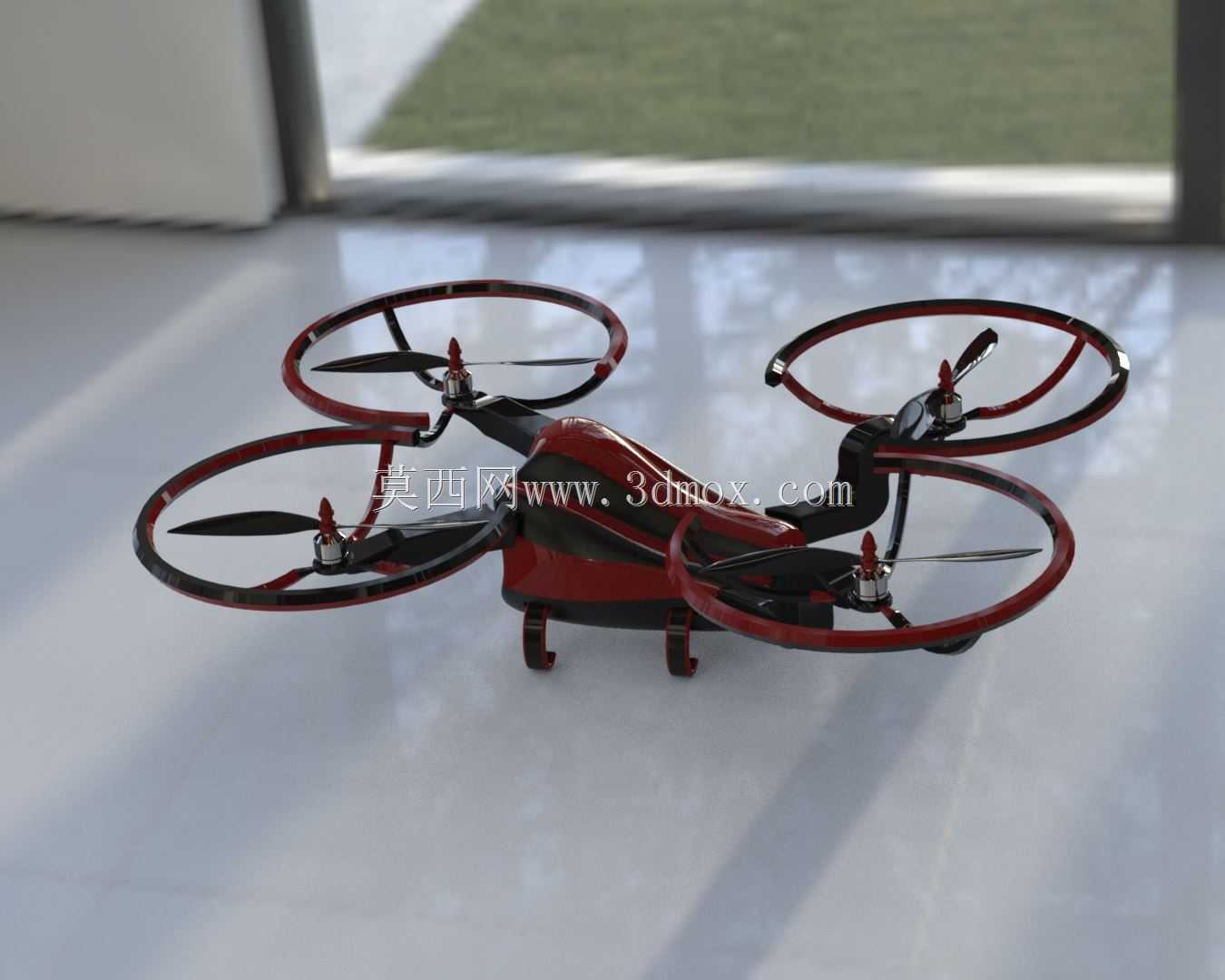

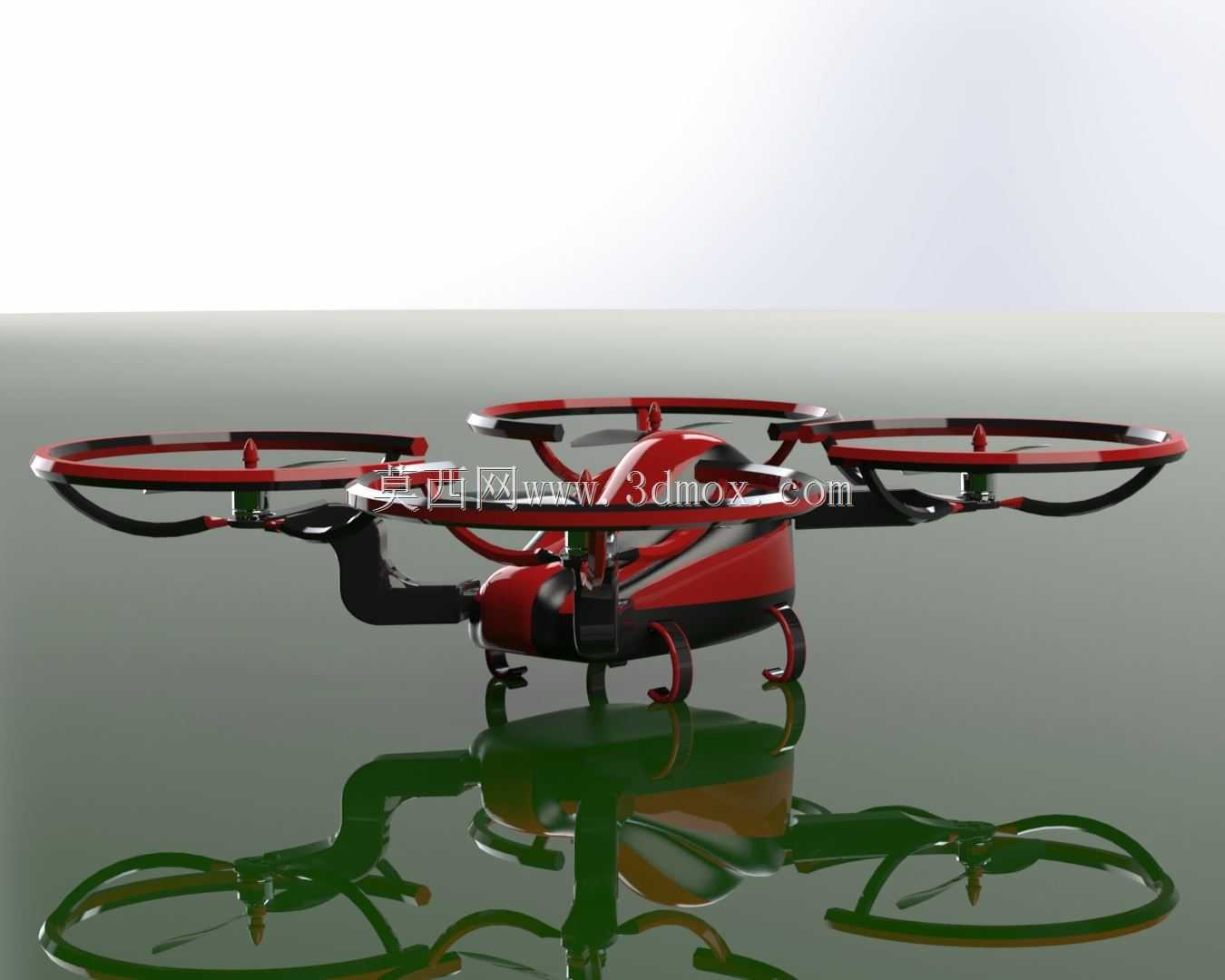

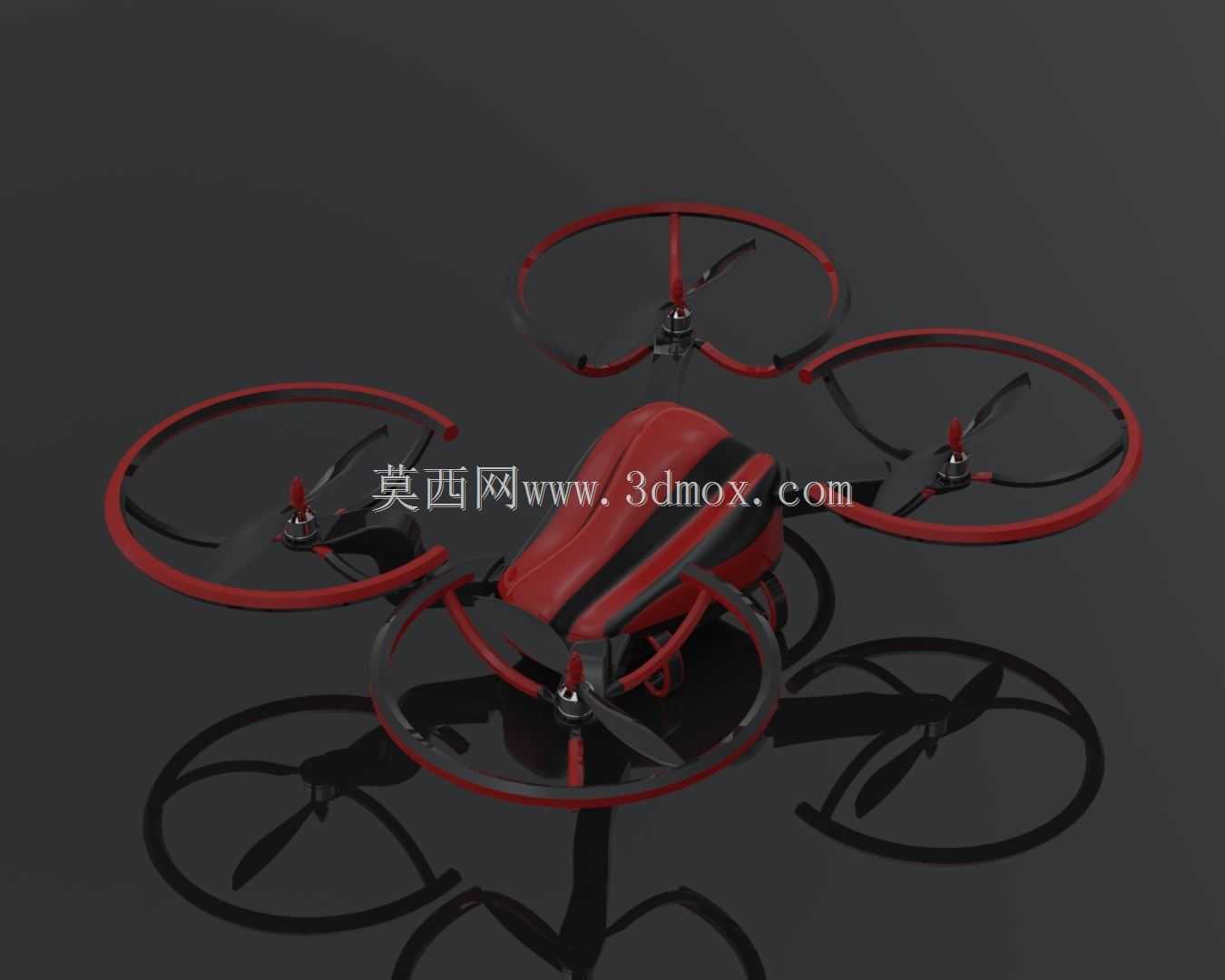

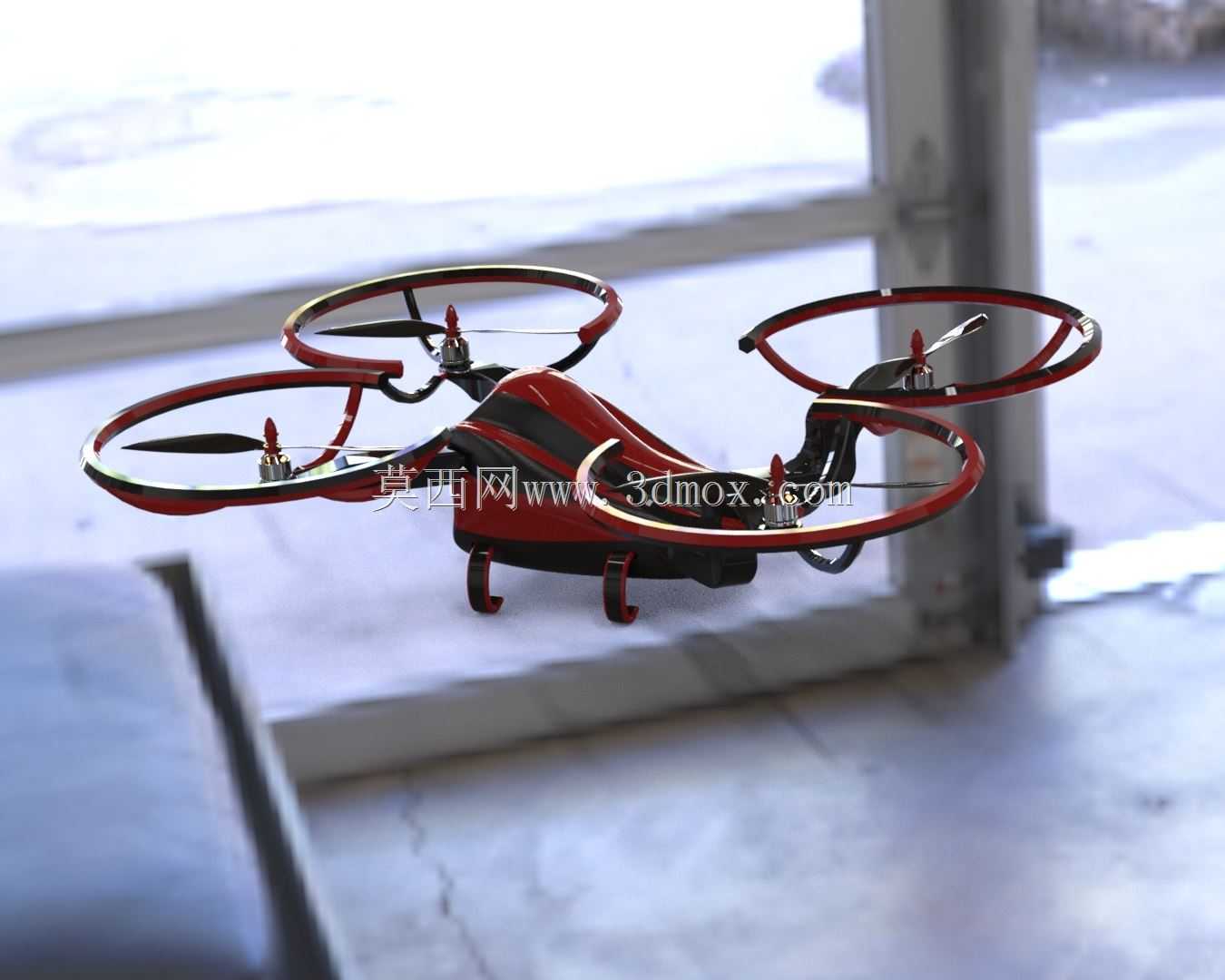

  该结构面向室内巡检、教学实验、近距离拍摄和狭小空间侦察等场景展开,整机采用四轴十字布局,四个旋翼分别布置在机身前后左右延伸臂端。与裸露桨叶的小型飞行器相比,本方案在每个螺旋桨外侧设置环形防护圈,防护圈与机臂、电机座形成连续支撑,能够在触碰墙面、货架、管道或人员时降低桨叶直接撞击的风险,也减少了误触导致的停转和碎桨概率。对于仓库设备点检、实验室演示、楼宇管廊近距观察以及新手飞行训练,这种带边界保护的结构更适合在受限环境中使用。

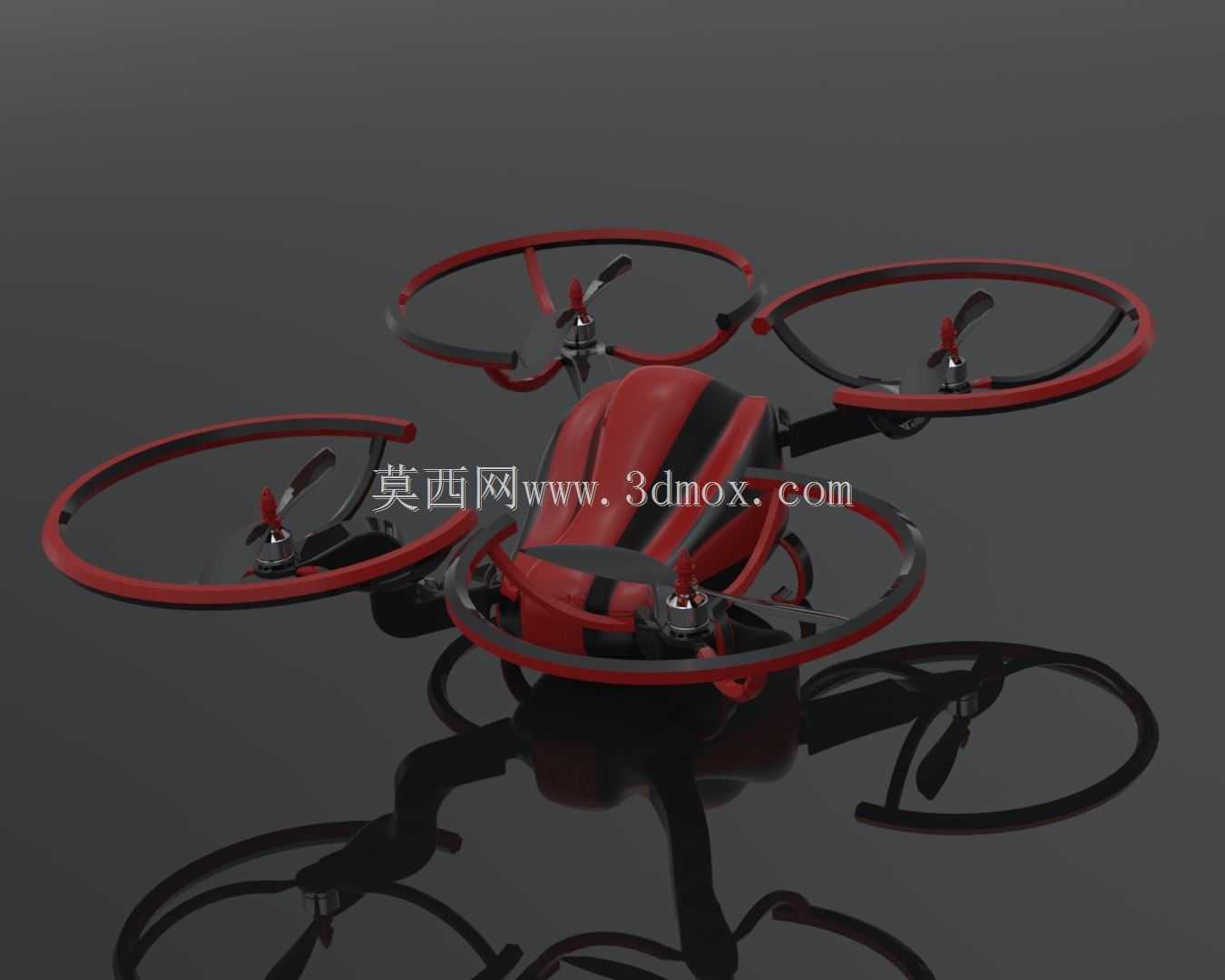

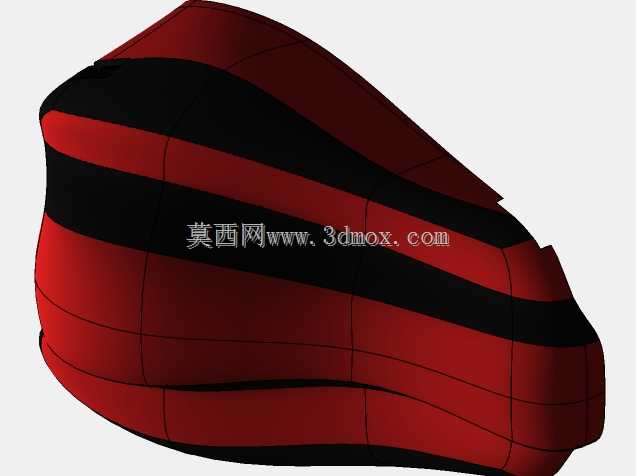

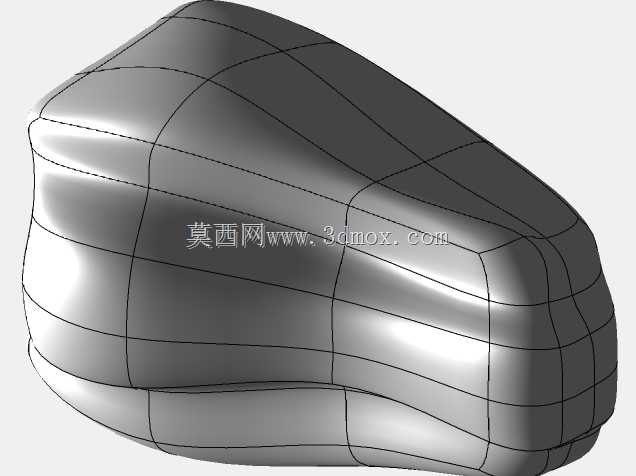

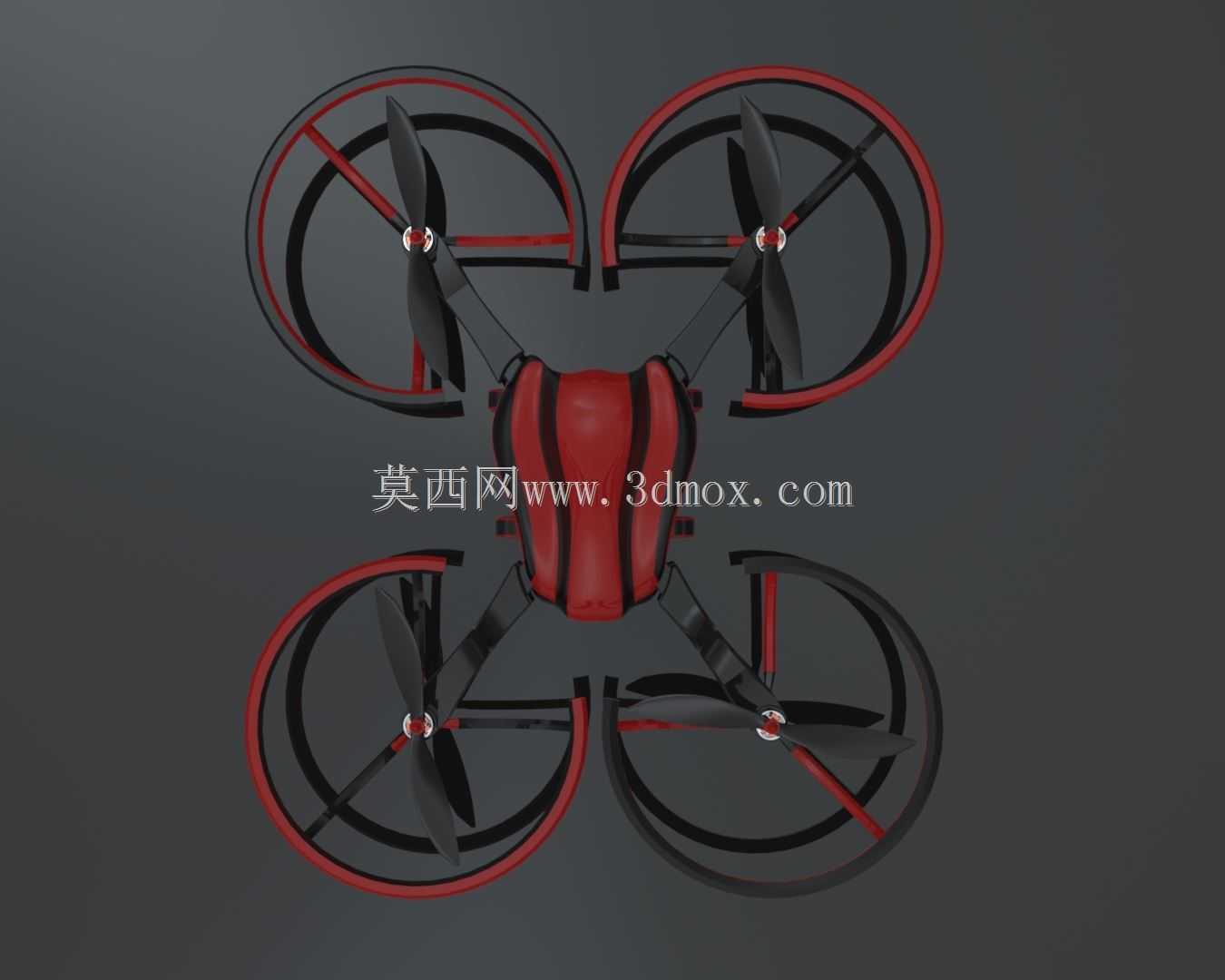

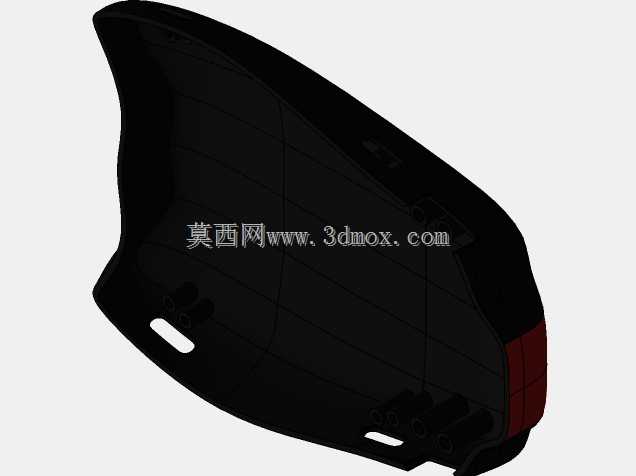

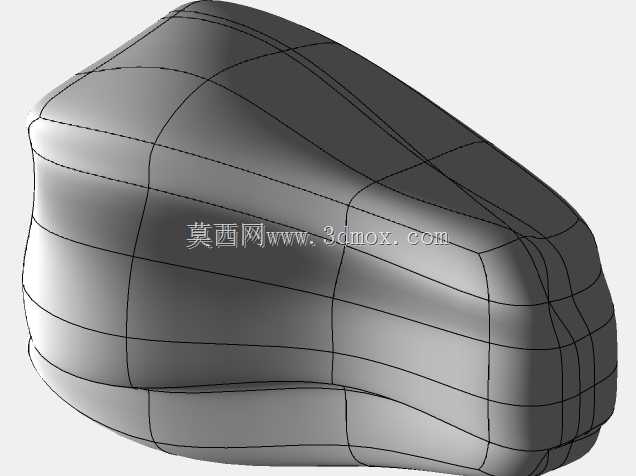

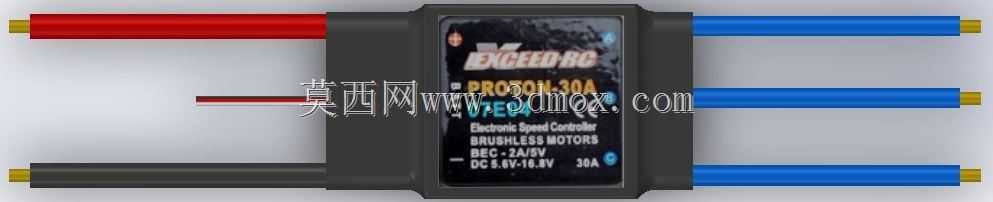

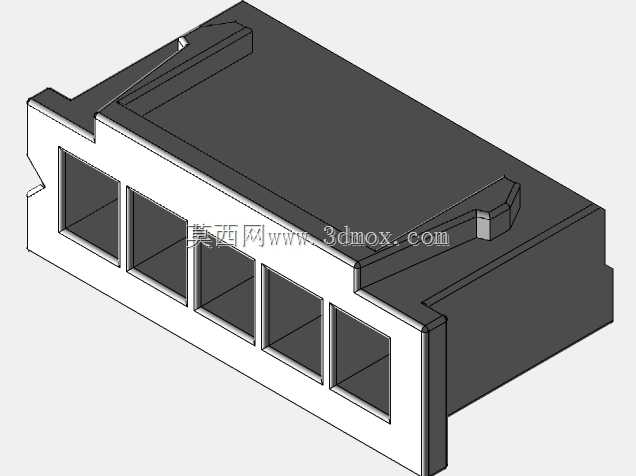

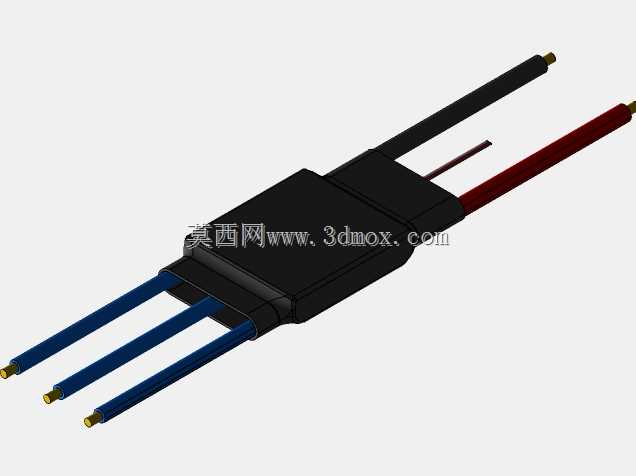

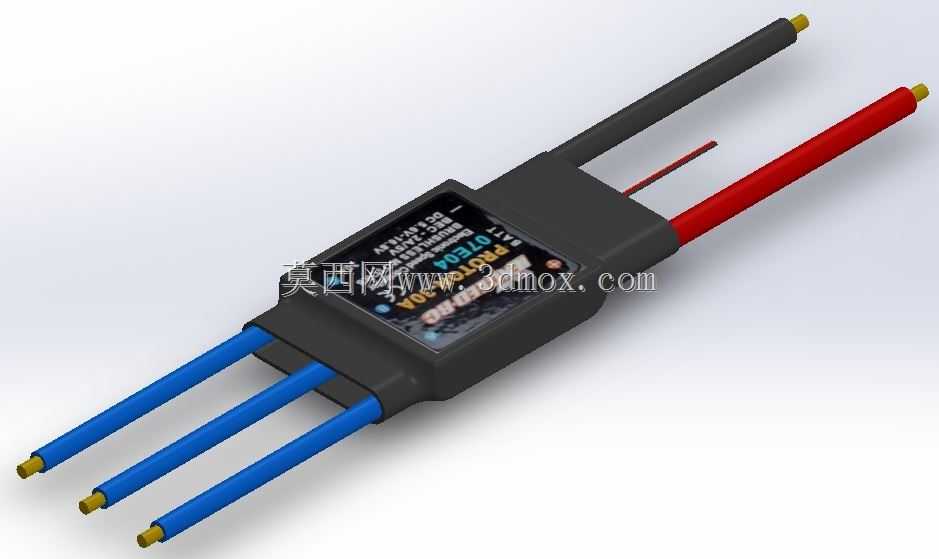

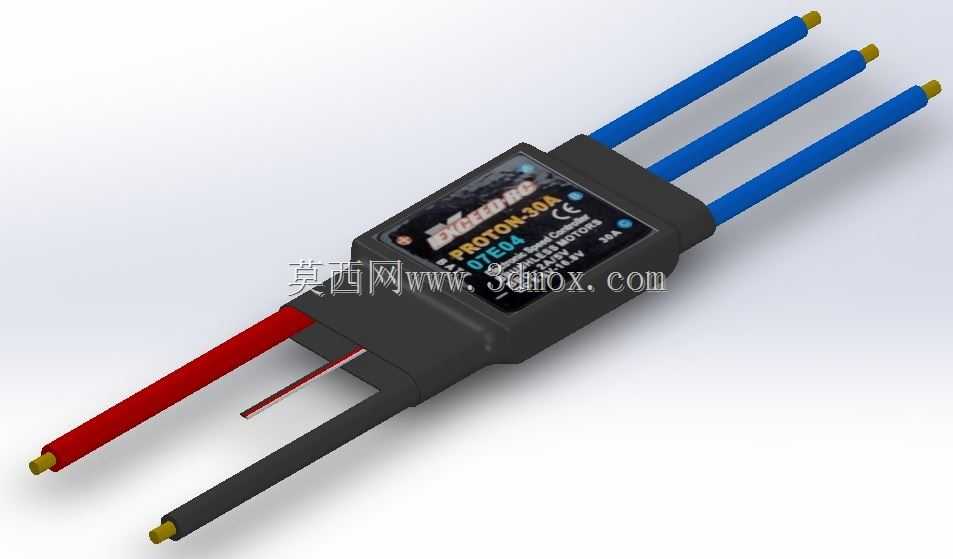

  机身中部采用流线型隆起壳体,内部预留飞控板、电池、接收机、电调和布线通道的安装空间。壳体外形并非单纯装饰,其上部弧面有利于将四个机臂传来的冲击载荷向中心区域分散,同时为电池拆装和电子元件维护留出足够包络。机臂从中心壳体向四角伸展,端部连接电机安装座,电机轴线保持竖直,桨叶旋转平面与机身基准面平行。建模时需要重点控制四个电机轴之间的相对位置,确保对角电机连线交点与机身重心、飞控安装基准尽量重合,否则会增加姿态控制补偿量,影响悬停稳定性。

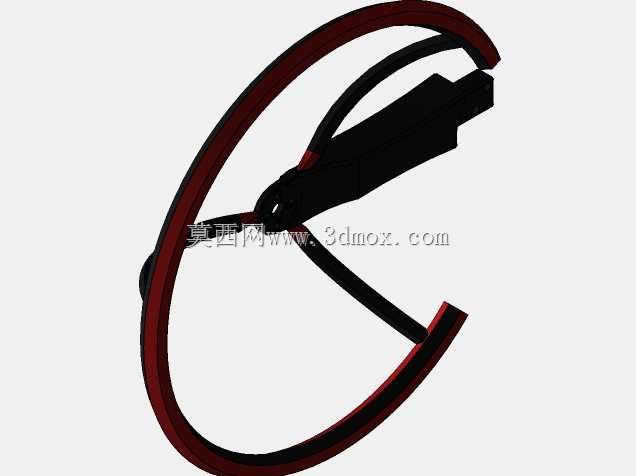

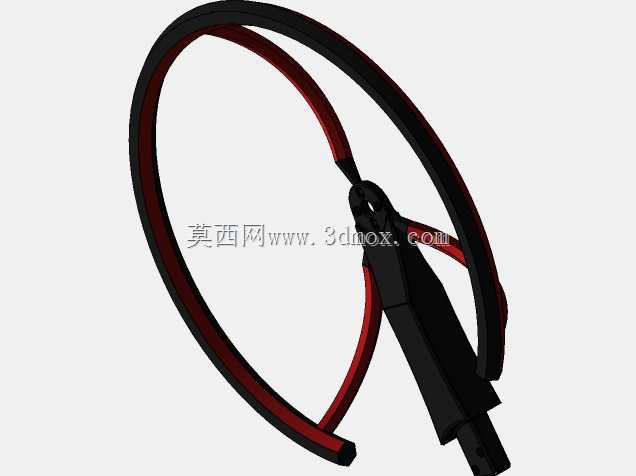

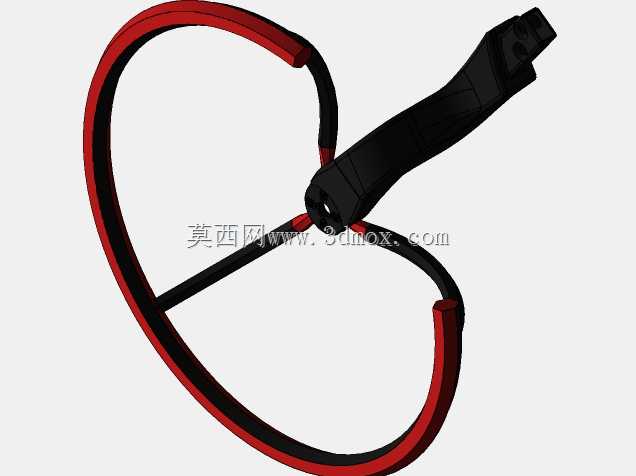

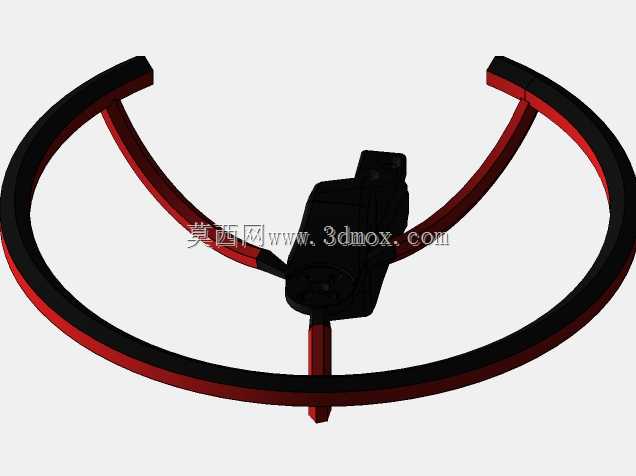

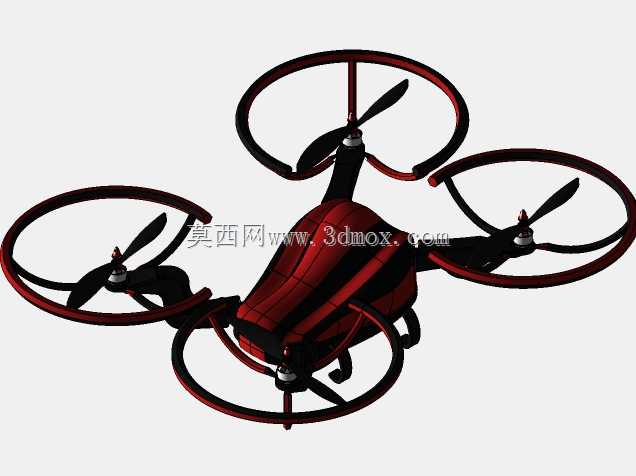

  环形防护圈是本结构的关键部件。其内径大于螺旋桨旋转直径,并与桨尖保留安全间隙,避免高速旋转时发生擦圈。防护圈截面不宜过厚,否则会增加迎风阻力和整机惯量;但截面高度需要覆盖桨叶主要旋转区域,使侧向碰撞首先接触护圈而不是桨叶。护圈通过若干径向支撑条与电机座或机臂连接,支撑条布置在桨盘下方或避开主要气流通道的位置,可减少对下洗气流的切割。结构设计中还要考虑护圈受侧向挤压时的变形路径,使其在轻微碰撞后能够恢复或仅更换局部连接件,而不是将冲击直接传递到电机轴。

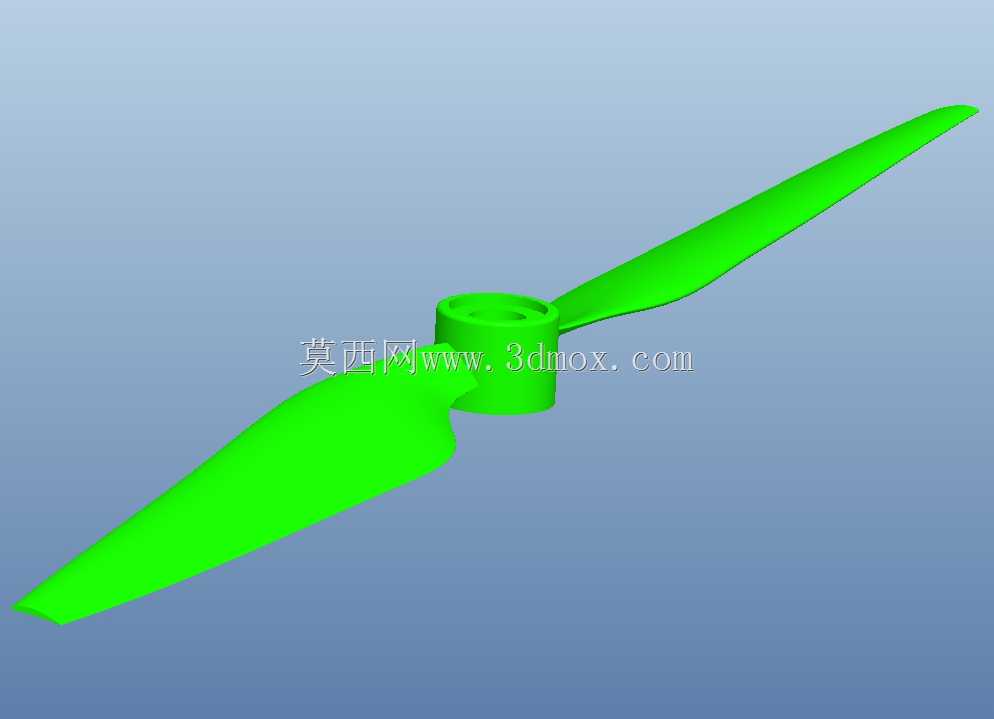

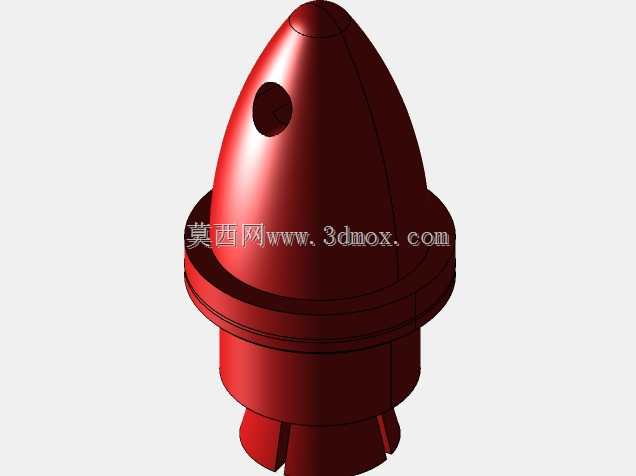

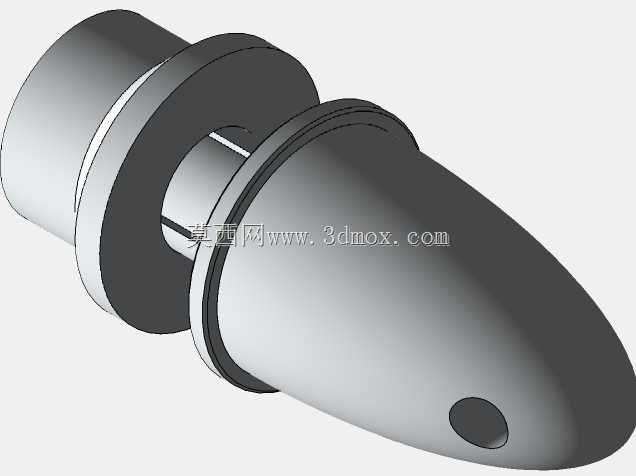

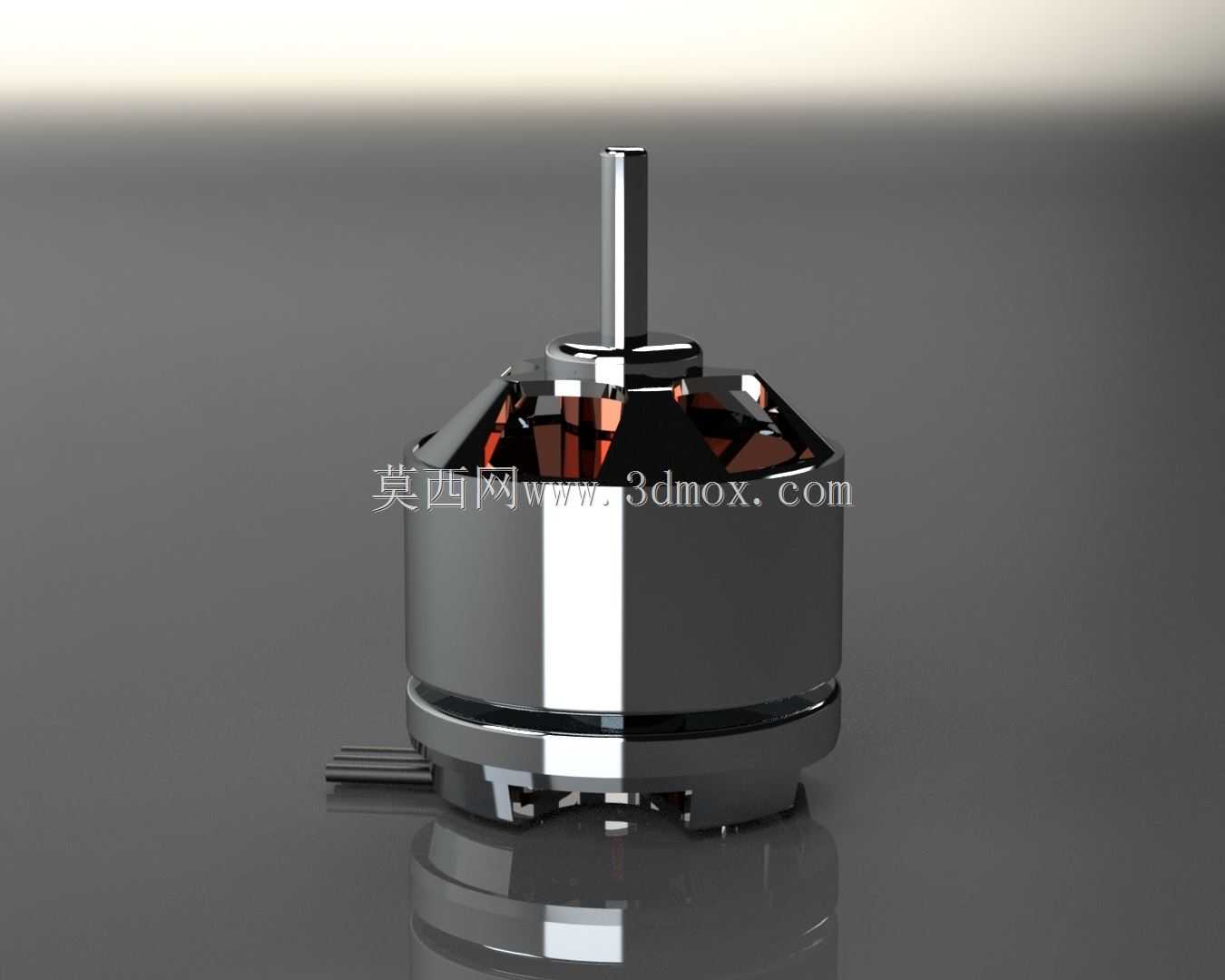

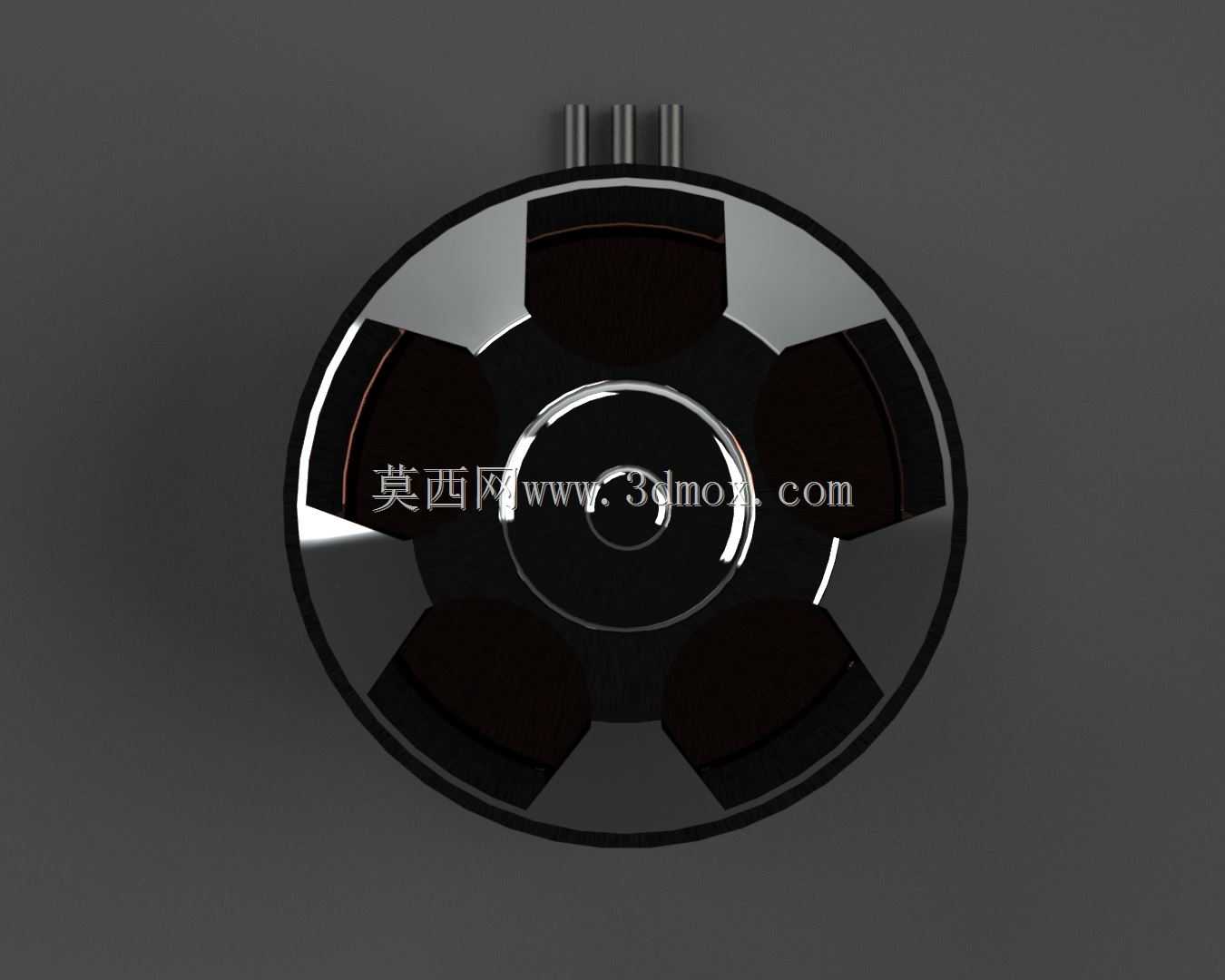

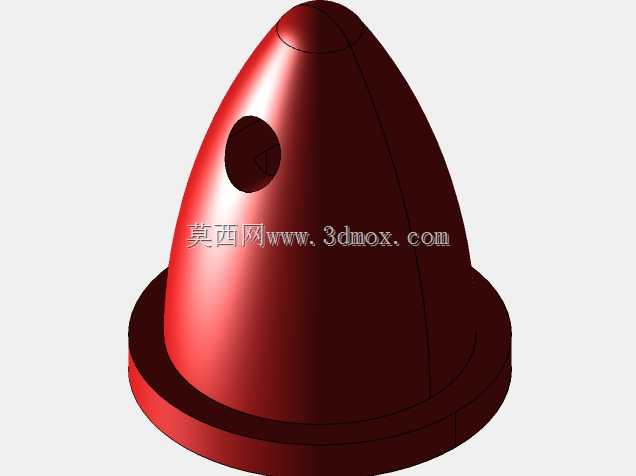

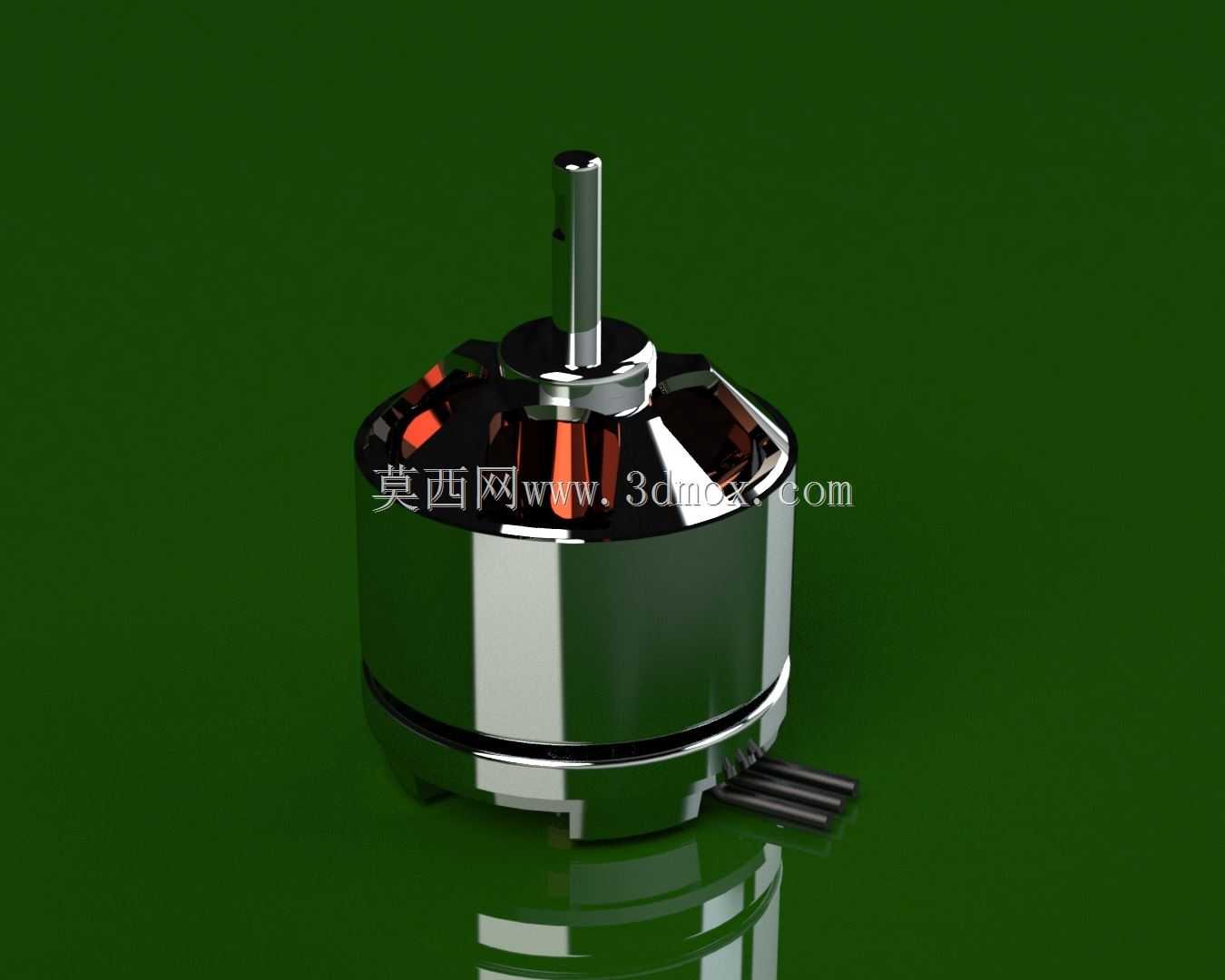

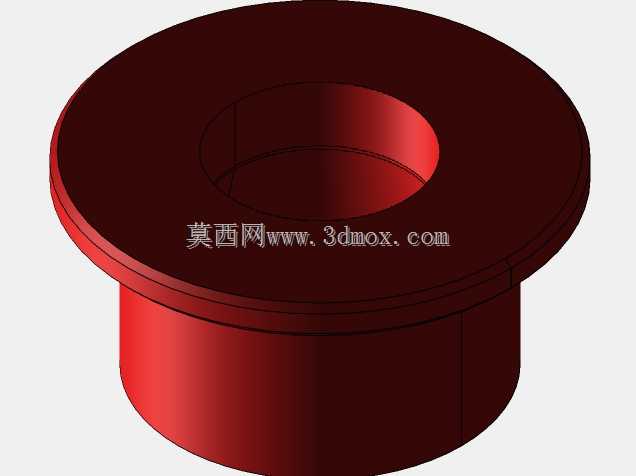

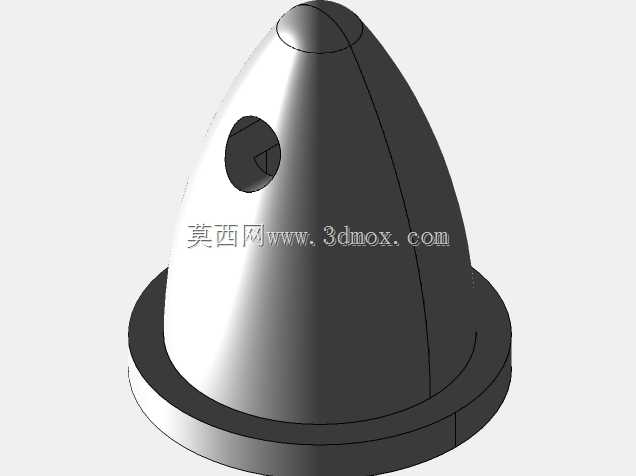

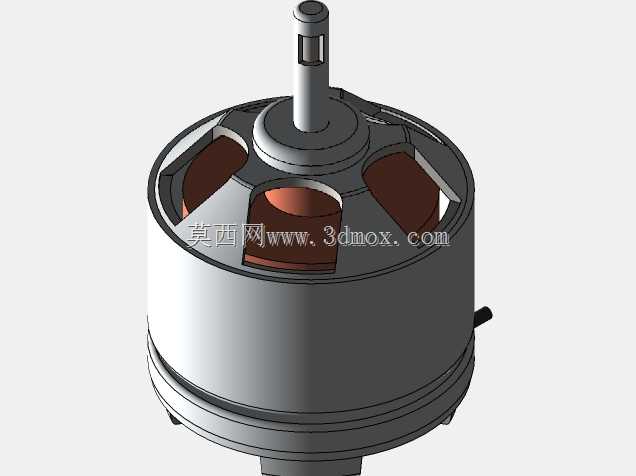

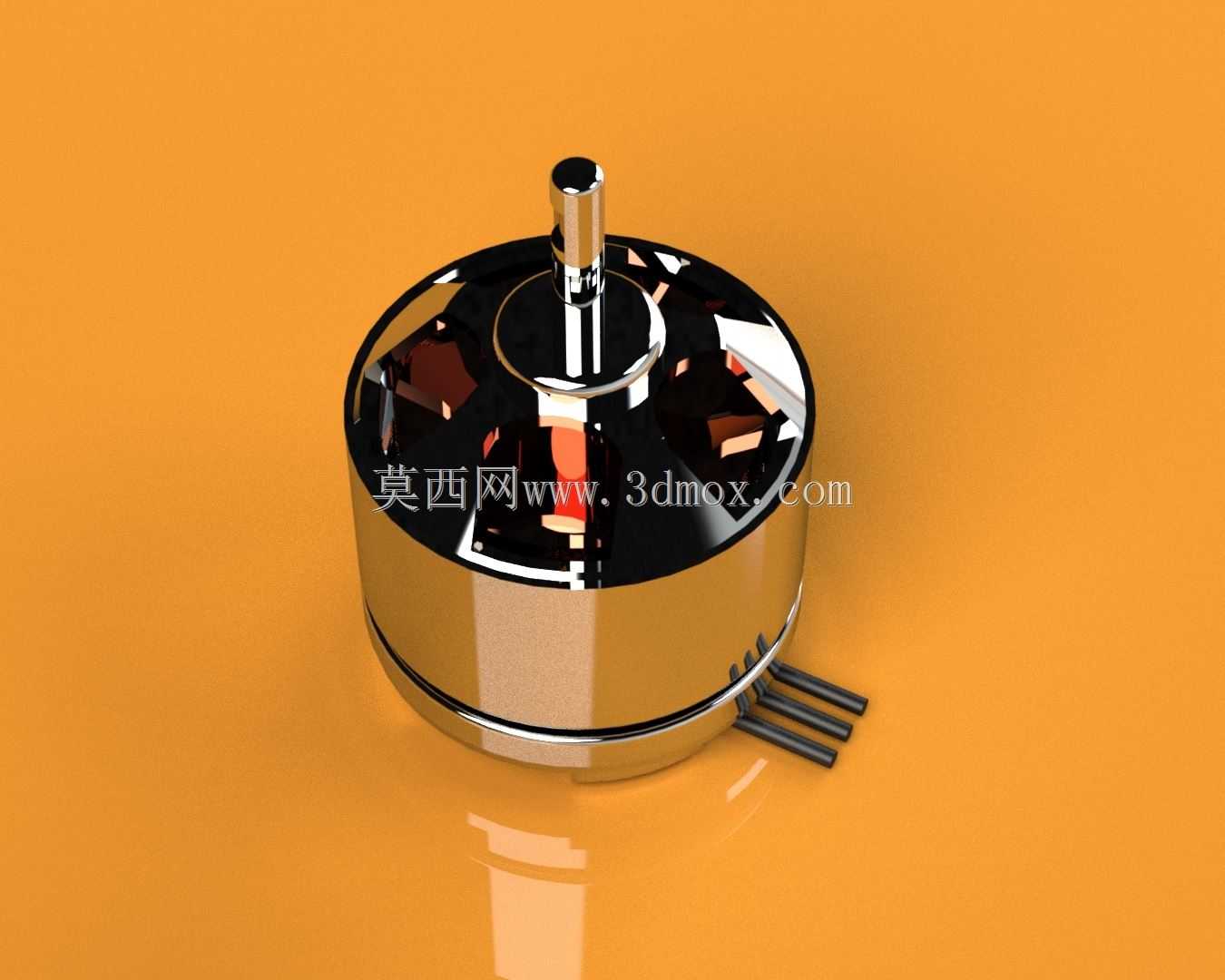

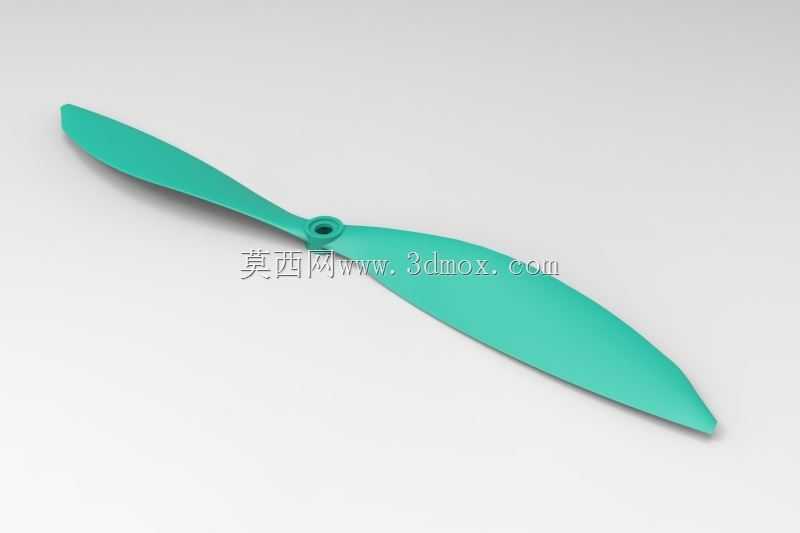

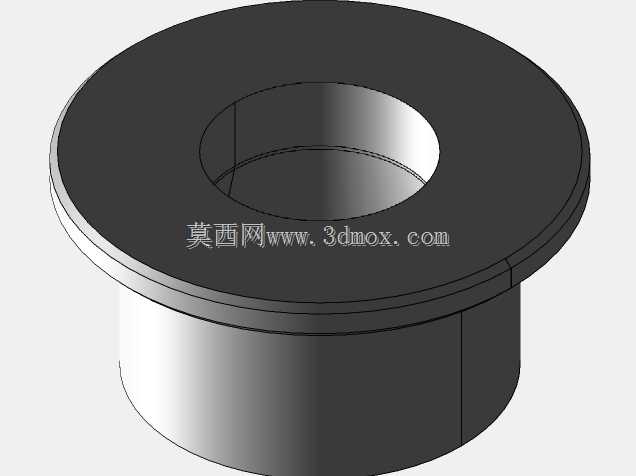

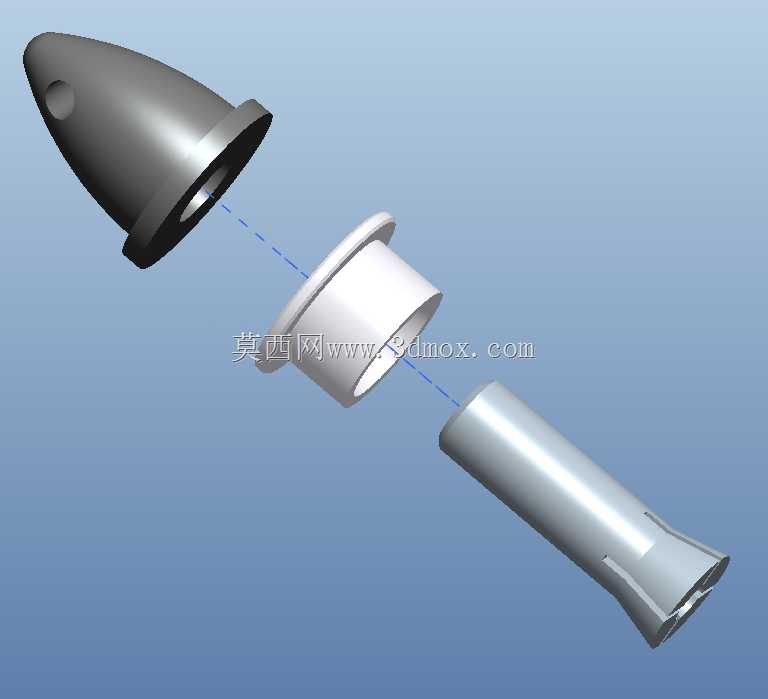

  动力部分由无刷电机、两叶螺旋桨和电机紧固件组成。四个旋翼按照相邻反向、对角同向的方式配置,以抵消反扭矩。螺旋桨桨叶带有扭角和翼型曲面,建模时不能只按外观拉伸处理,需要保证桨根夹持区、桨叶前缘和后缘的连续过渡。电机座上应预留螺钉孔、定位面和走线缺口,电机线沿机臂内部或下方卡扣进入机身,避免线材外露卷入桨叶。对于实际装配而言,电机座平面与护圈同轴度、桨叶安装面平行度以及机臂刚度都会影响振动水平,机臂过软会使姿态响应滞后,过硬则会把碰撞冲击直接传到飞控。

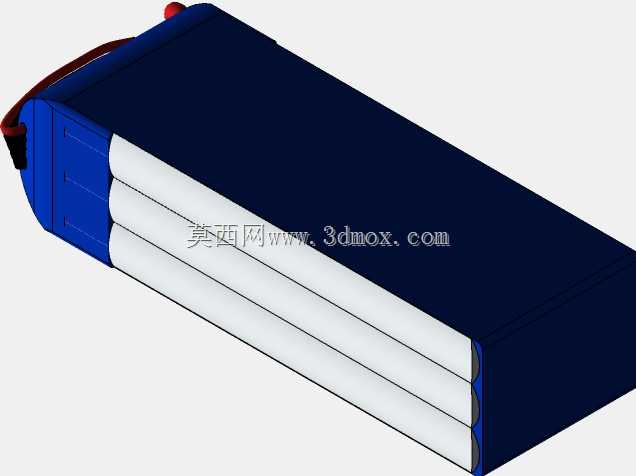

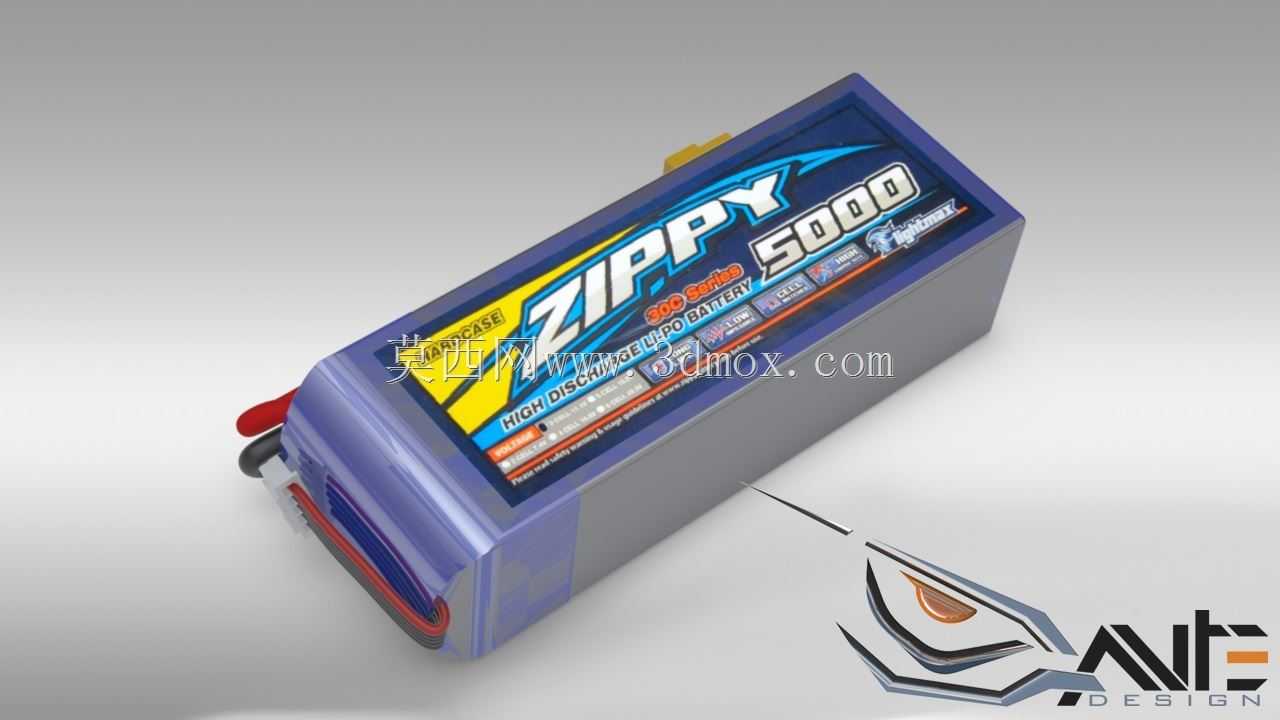

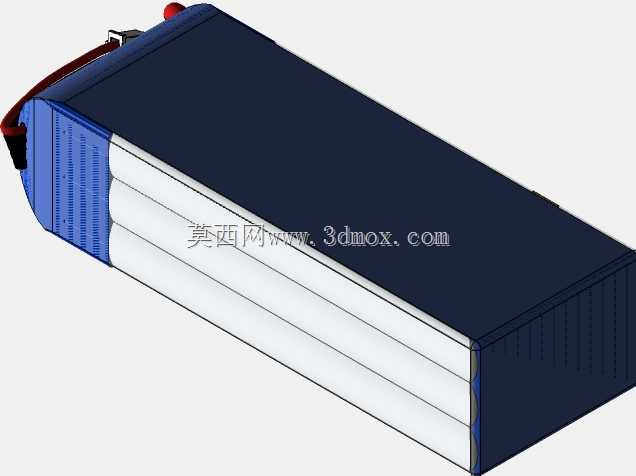

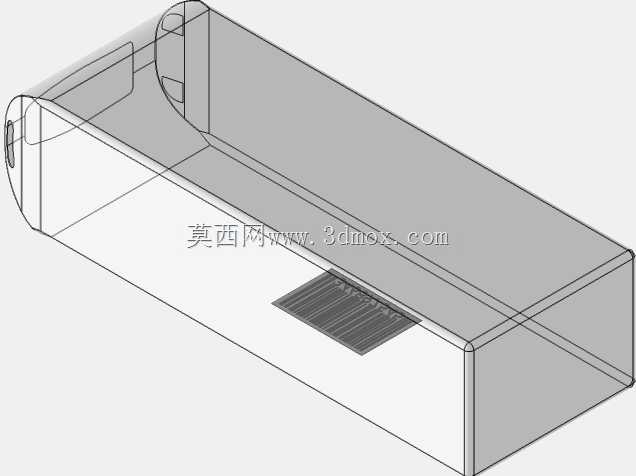

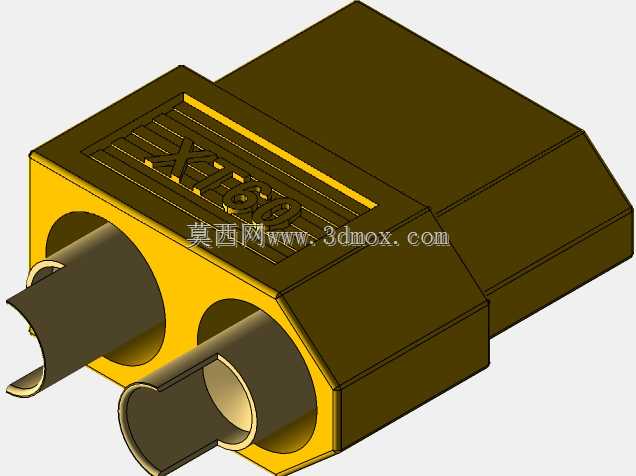

  整机尺寸边界主要由外侧护圈决定,运输和收纳时可将最大外形按四个圆环的外接范围评估。机身下部需要预留起落支撑或任务载荷安装面,若搭载摄像头、微型传感器或实验模块,应尽量使附加载荷靠近重心位置,并避免遮挡下方气流。电池仓的尺寸和插拔方向要配合重心调节,电池过于靠前或靠后都会导致俯仰配平偏差。机臂与中心壳的连接区域适合设置加强筋或局部厚壁,因为降落冲击、碰撞和电机振动都在该区域形成应力集中。

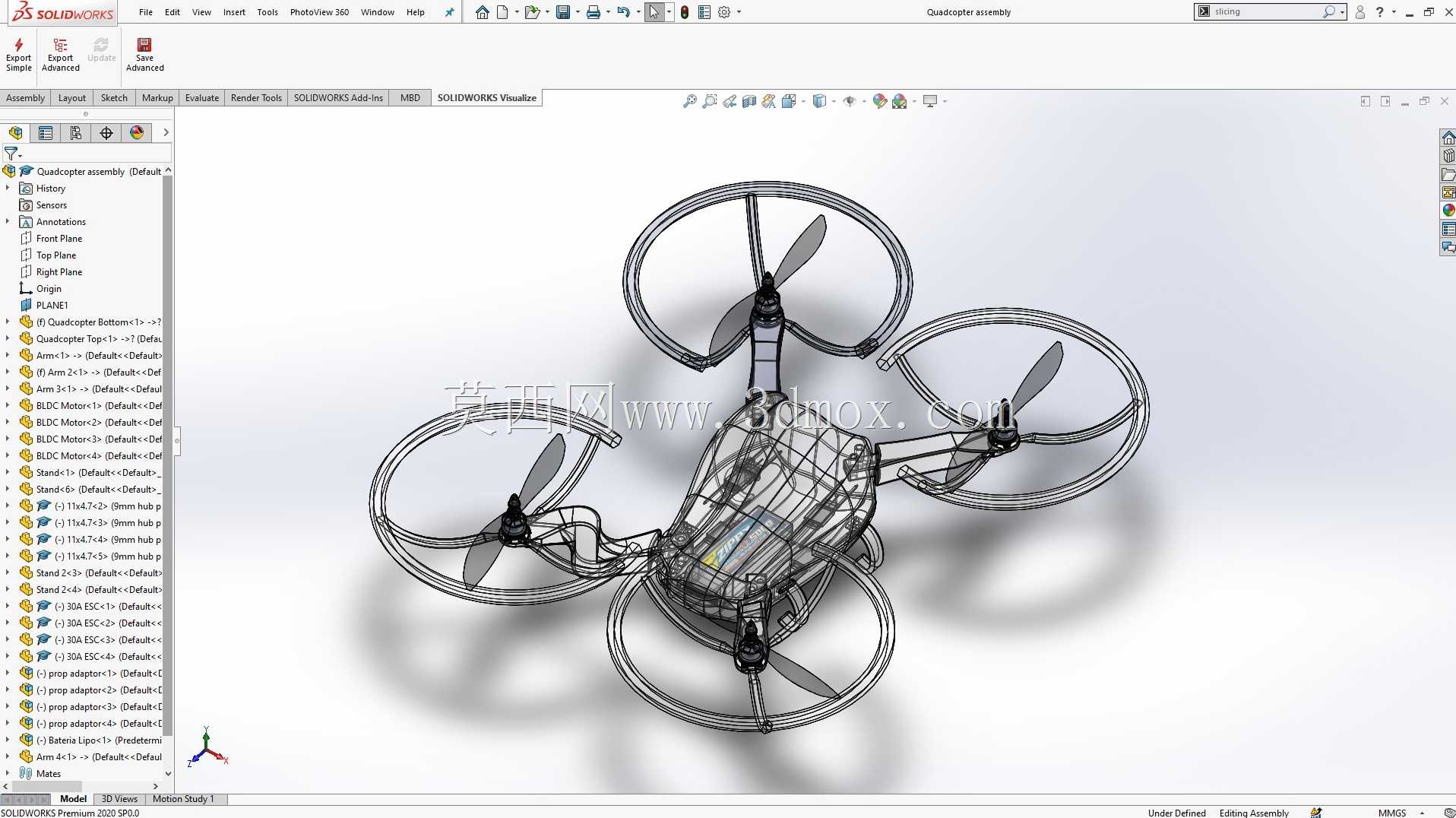

  从三维建模流程看,先建立机身对称基准和四个电机轴位置,再依次完成中心壳体、机臂、电机座、护圈、支撑条和螺旋桨。护圈可通过扫略路径生成,螺旋桨则需按单片桨叶完成曲面后再装配到对应电机上,并根据旋转方向区分正反桨。装配检查时应确认桨叶与护圈、机臂、支撑条之间无运动干涉,电气线材有固定路径,电池和飞控区域不与旋翼运动包络冲突。该结构适合用于小型飞行平台原理验证、防护式无人机外观方案评审、航模结构教学以及近距巡检设备的前期结构开发。
