五寸FPV穿越机机架结构设计方案

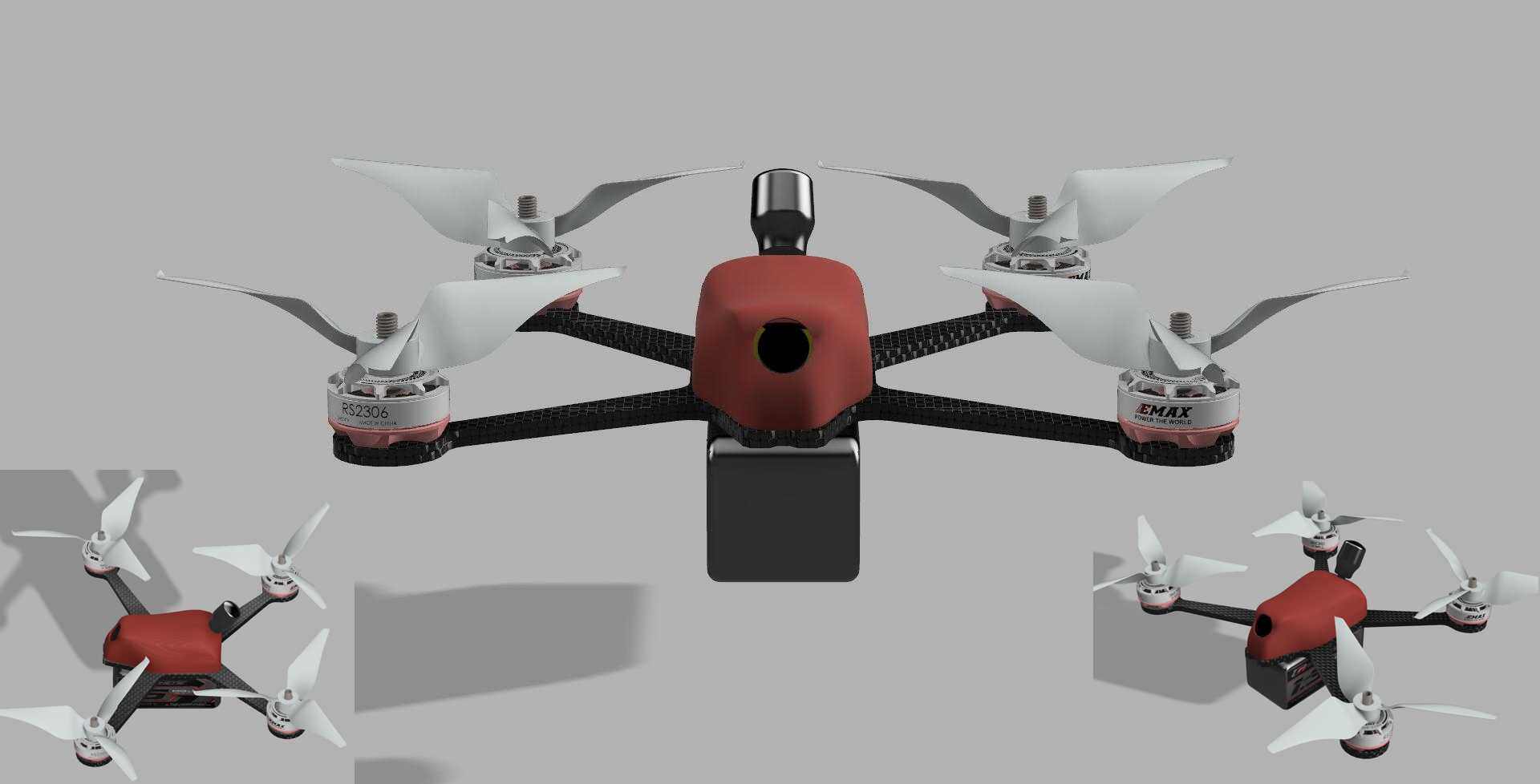

　　该五寸穿越机机架采用四旋翼X型布局设计，核心围绕FPV竞速飞行、花飞动作的载荷需求展开结构优化，整体碳纤主臂采用等长对称设计，机臂末端预留标准电机安装孔位，适配2207、2306系列主流无刷电机的安装尺寸，孔位间距严格遵循行业通用19mm/16mm安装标准，无需额外打孔即可完成动力系统的快速装配。机架中心区域采用分层堆叠设计，底层预留飞控、电调的安装空间，安装孔位兼容30.5×30.5mm、20×20mm两种主流飞控安装规格，中层预留图传、接收机的固定位，顶层设计有摄像头安装座，可适配不同尺寸的FPV摄像头，摄像头安装角度可在0-45度范围内无级调节，满足不同飞行场景的视角需求。

　　机臂与中心板的连接采用嵌入式卡扣加螺丝锁紧的双重固定结构，在炸机时可通过机臂的轻微形变吸收冲击能量，避免中心板核心部件受冲击损坏，同时快拆结构设计可实现单根机臂的快速更换，降低日常维护的时间成本。机架顶部设计有一体化的整流头罩，采用流线型曲面设计，可降低高速飞行时的正面风阻，头罩内部预留空间可容纳GPS模块、蜂鸣器等小型外设，头罩与机架采用磁吸加卡扣的固定方式，拆卸时无需拧动螺丝，可快速完成内部设备的调试。机架底部预留了运动相机的安装位，适配主流拇指相机的安装尺寸，安装位置处于整机重心正下方，可避免挂载相机后出现重心偏移影响飞行稳定性的问题，同时底部设计有防滑脚垫，降落时可缓冲地面冲击，保护底部挂载的设备。

　　整机的走线空间经过专门优化，中心板边缘设计有走线槽，可将电调线、电机线、图传线规整收纳在槽内，避免飞行时线材外露被螺旋桨打到，同时减少线材外露带来的额外风阻。机架的所有受力部位均做了加厚处理，机臂根部的碳板厚度比臂身厚1mm，可应对大动作飞行时的扭力负载，避免做急转、翻滚动作时机臂出现形变影响飞行精度。从安装边界来看，整机装配完成后对角电机轴距为220mm，适配5寸螺旋桨的安装需求，螺旋桨转动时不会与机架主体、挂载设备产生干涉，整机最大起飞重量可支持到1.2kg，可搭载4S-6S锂电池，满足不同动力配置的需求。在实际应用场景中，该机架可适配竞速训练、户外花飞、短途航拍等不同使用需求，结构设计兼顾了轻量化与结构强度，

　　裸架重量控制在120g以内，可有效降低整机的起飞重量，提升飞行的机动性与续航表现。设计过程中针对常见的炸机损坏点做了针对性强化，比如机臂末端的电机安装位做了局部加厚，避免炸机时电机座开裂，摄像头安装座采用柔性连接结构，炸机时可通过缓冲结构吸收冲击力，降低摄像头的损坏概率。机架的所有安装孔位均做了沉头处理，螺丝安装后表面平整，不会出现凸起刮擦电池或者线材的问题，中心板的层间距设置为8mm，可容纳叠放的飞控、电调设备，同时预留了足够的散热空间，避免长时间飞行时电调、飞控积热导致性能下降。
