立式蒸汽机动力总成曲柄飞轮传动结构

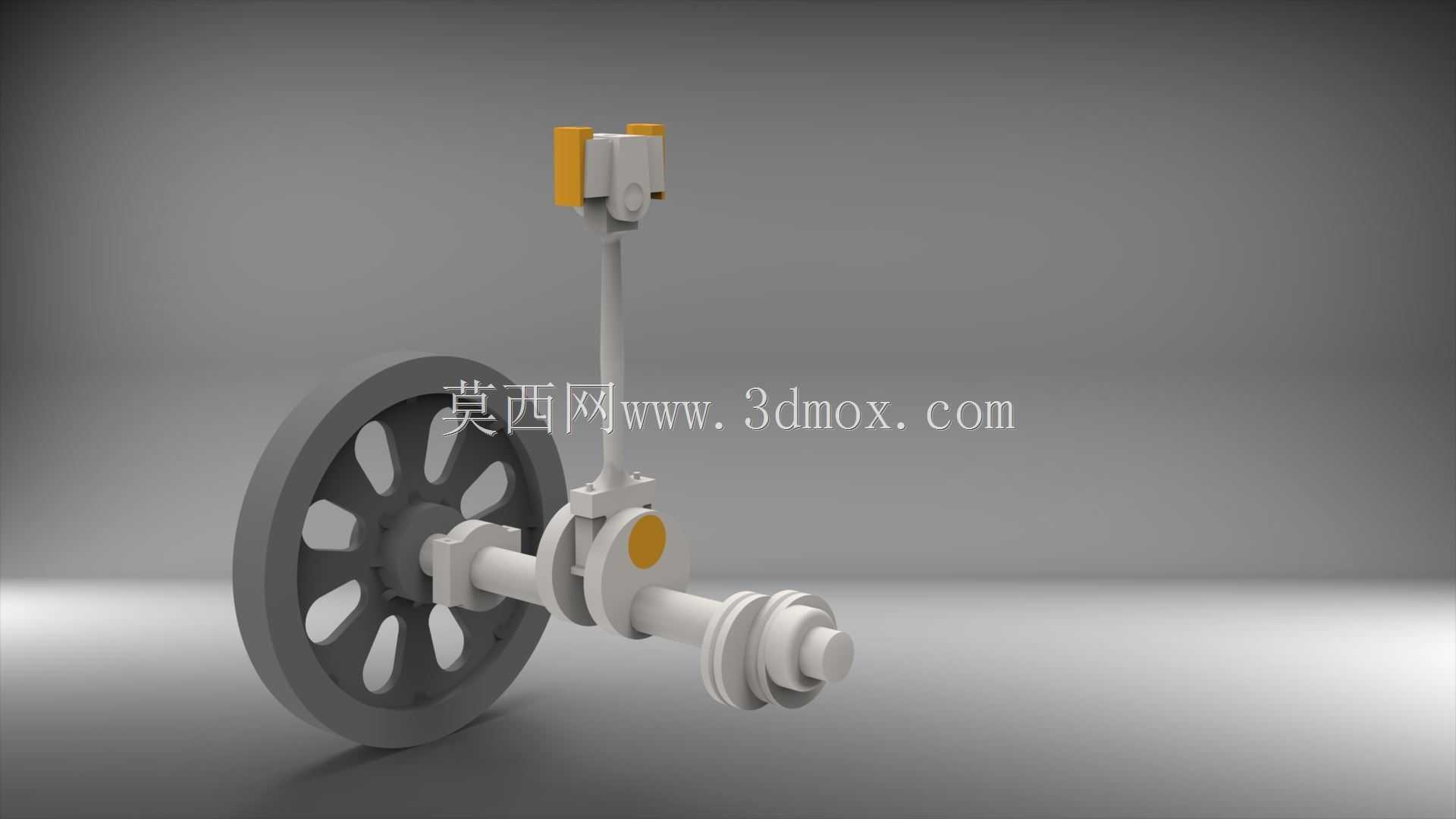

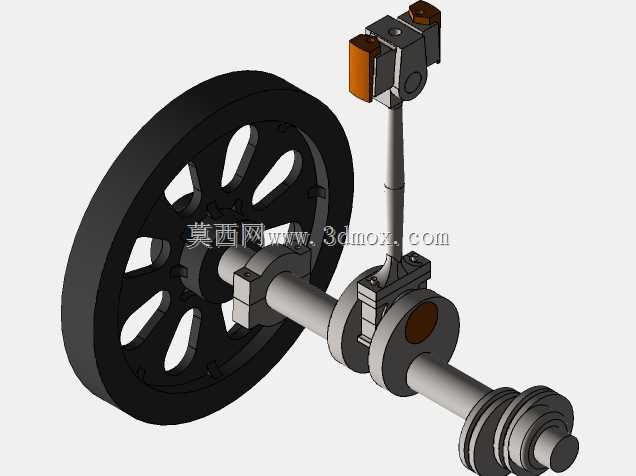

　　这套立式蒸汽机动力总成围绕小型往复式热机的能量转换链路搭建，核心呈现气缸、活塞、连杆、曲柄、飞轮与输出轴之间的运动传递关系，适合用于教学演示、机械原理验证以及复古动力装置的结构参考。整机采用立式布置，气缸位于上部，活塞杆沿竖直方向往复运动，通过中部十字头或导向结构约束侧向力，再经连杆把直线运动转化为曲轴旋转。大直径飞轮布置在主轴一侧，利用转动惯量抑制曲柄经过死点时的转速波动，使输出轴在单缸断续做功条件下仍能保持较平稳的回转特性。

　　从实际使用场景看，这类结构常见于小型蒸汽机演示台、博物馆动态展项、职业院校机械基础课程以及传统动力机械复原项目。它并不追求现代内燃机的高功率密度，而是把蒸汽压力作用在活塞上的推力、曲柄转角变化、连杆摆角和飞轮储能之间的关系直观表达出来。设计者在布局时需要重点考虑气缸中心线与主轴轴线的相对位置：立式气缸可缩短上部占用面积，但对活塞杆导向、支承高度和整机重心提出要求；横向伸出的主轴则便于连接负载，例如带轮、小型发电机或减速机构。

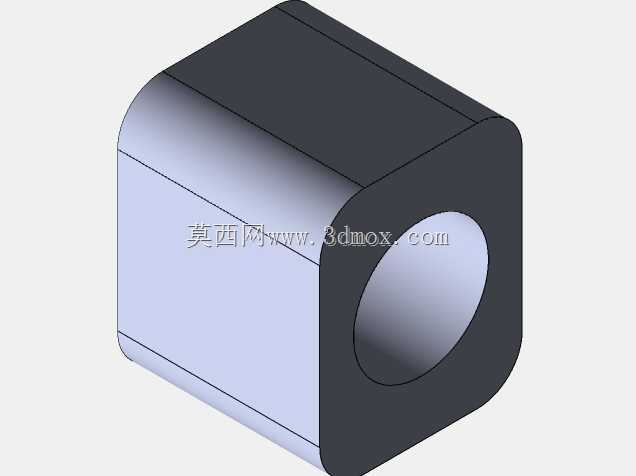

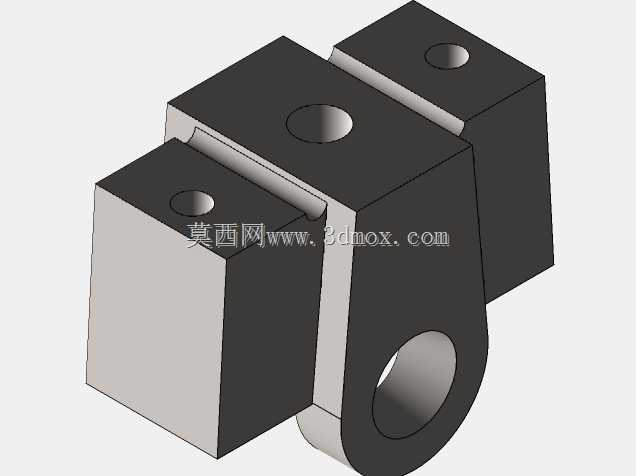

　　结构上，上部气缸组件包含缸体、阀控相关安装位、活塞杆以及连接支座。缸体侧面保留了蒸汽管路和配气机构所需的装配空间，建模时应保证缸腔、活塞行程和杆部伸出长度相互匹配，避免运动极限位置发生干涉。活塞杆向下接入十字头区域，该部位承担导向和力流转换作用，导轨间隙、滑块宽度以及润滑位置都会影响往复运动的平顺性。若导向不足，连杆摆动产生的横向分力会直接作用在活塞杆上，长期运行会造成密封件偏磨和杆部弯曲。

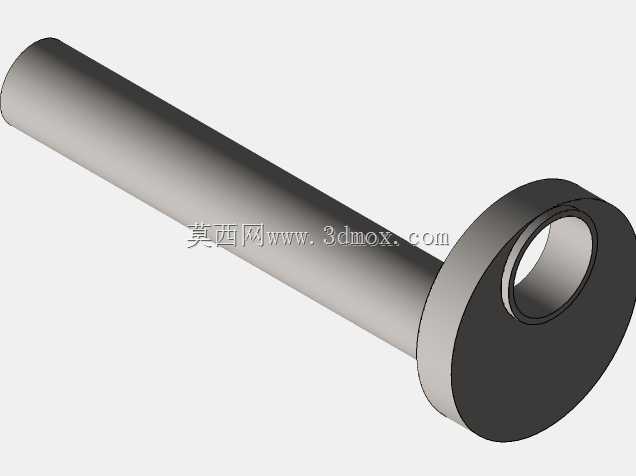

　　连杆是总成中受力变化最明显的零件之一。其小头随十字头做近似直线运动，大头随曲柄销做圆周运动，杆身在工作循环中承受拉压交变载荷。建模时需要控制两端孔距、大头孔径、小头孔径以及杆身截面过渡，圆角区域不宜过于尖锐，以免在应力集中处形成薄弱环节。曲柄销与主轴之间通过偏心结构形成回转半径，该半径与活塞行程存在两倍关系，因此在调整整机外形尺寸时，不能单独缩放连杆或飞轮，必须同步校核行程、缸体高度和主轴中心高。

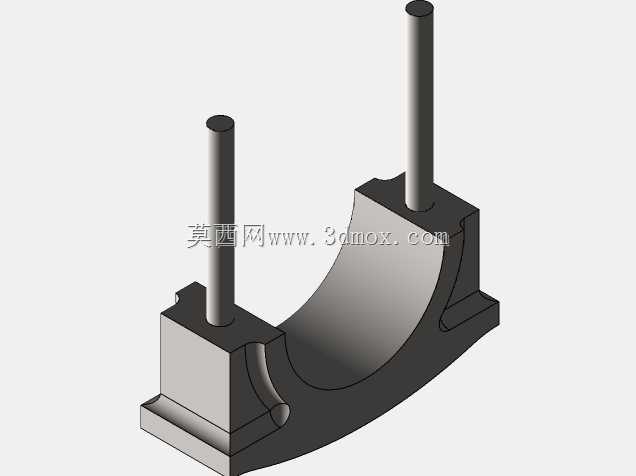

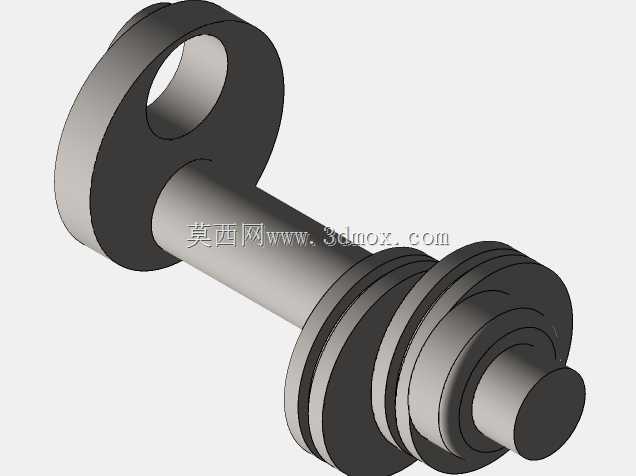

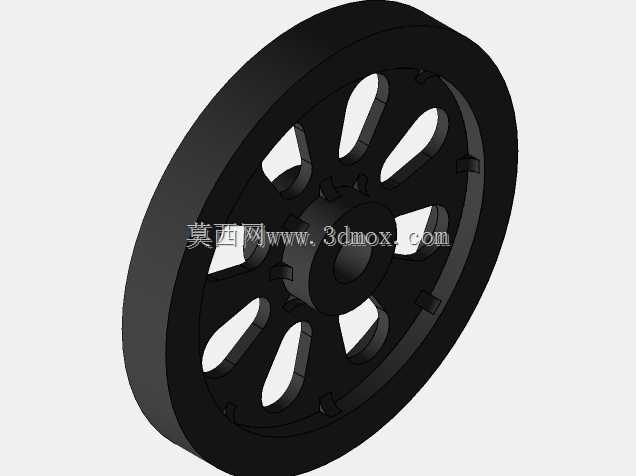

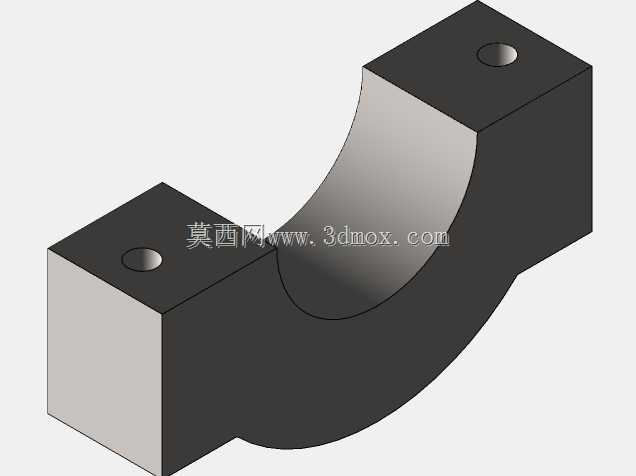

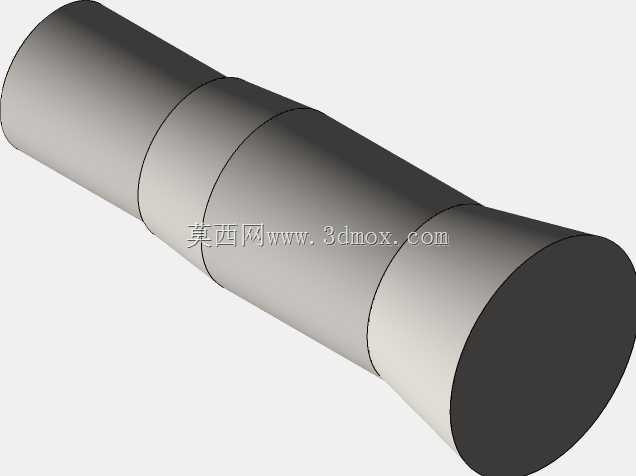

　　飞轮采用带辐条的轮式结构，外缘质量集中，能够在做功冲程储存能量，在排气和回程阶段释放能量。轮缘直径、轮辐数量和轮毂宽度共同决定惯量水平与空间占用。大直径飞轮虽然储能效果好，但会增加径向边界和安全防护要求；设备布置时应在飞轮外侧预留旋转间隙，避免机架、护罩或管路进入轮缘扫掠范围。主轴输出端设置了多级轴颈和台阶，可用于安装轴承、带轮、联轴器或止推件，轴肩位置需要与轴承宽度、锁紧螺母和端盖结构配合，保证轴向定位可靠。

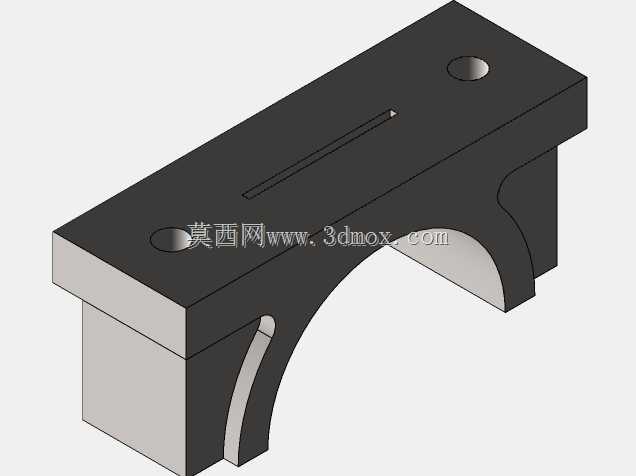

　　安装边界方面，整机高度主要由上部气缸、活塞杆行程和下部主轴中心高决定，宽度方向的最大轮廓通常来自飞轮外径，长度方向则由主轴输出端和曲柄连杆机构的侧向投影共同决定。底座或支承架设计应把气缸反力、连杆推力和飞轮振动传递到同一刚性基准上，主轴轴承座与气缸导向部位的同轴、平行关系需要在装配中严格控制。若用于演示设备，可在飞轮外侧加装透明护罩，既保留机构可视性，又能防止高速旋转时人员接触轮辐。

　　从建模逻辑看，该总成适合以运动约束为核心进行装配：活塞与缸体保持同轴滑动，连杆两端分别与十字头、曲柄销建立回转关系，主轴与轴承座形成旋转副，飞轮通过键或紧固结构与主轴同步。完成约束后可通过干涉检查观察活塞在上止点、下止点以及连杆最大摆角位置的间隙，重点核查连杆与缸体下部、曲柄与机架、飞轮与支承件之间的空间关系。对于需要进一步工程化的方案，还可在此基础上补充配气阀、蒸汽进排气管、润滑管路、轴承座固定螺栓和安全防护罩，使动态原理模型逐步扩展为完整的小型蒸汽机动力单元。
