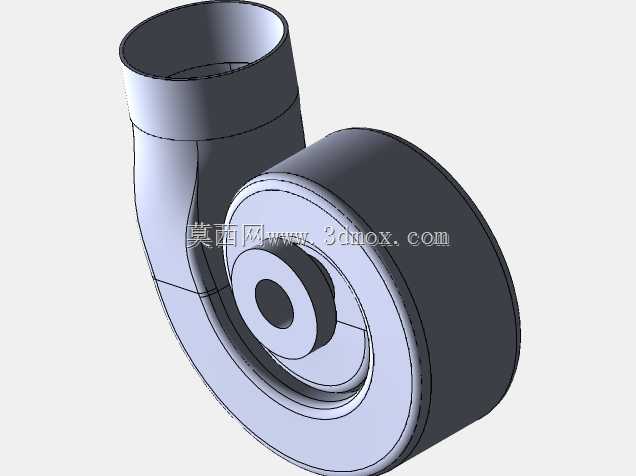

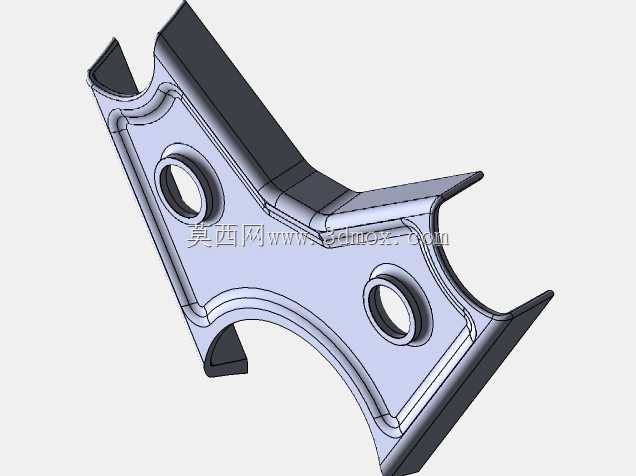

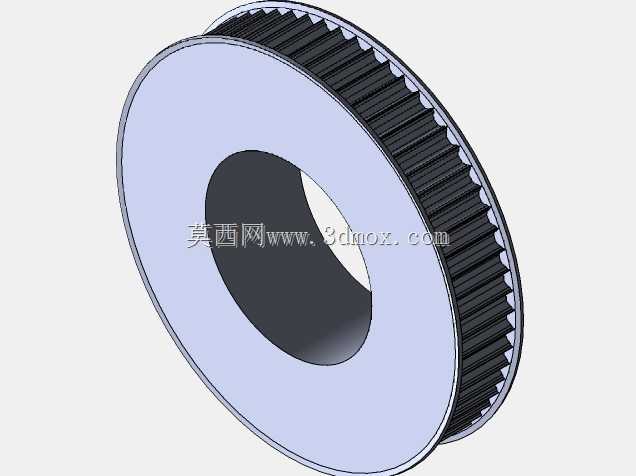

V6发动机连杆总成结构三维设计

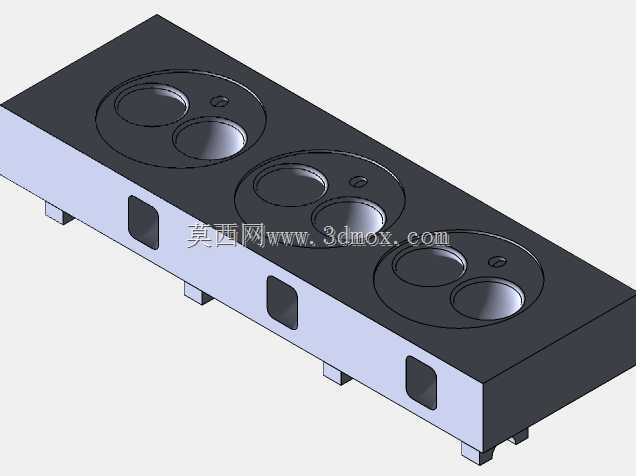

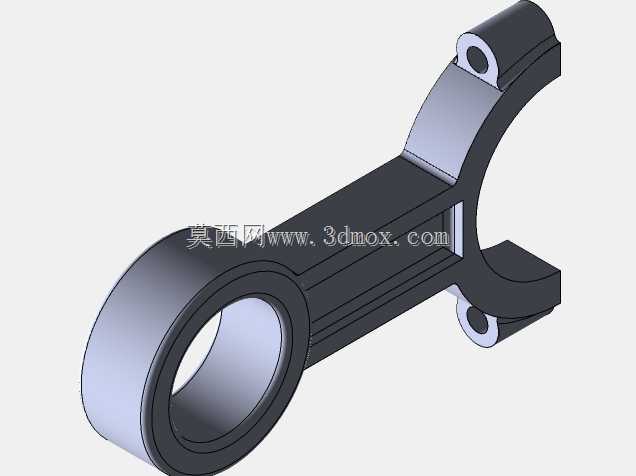

　　在V型六缸内燃机的核心运动系统里，连杆是承接活塞往复运动与曲轴旋转运动的关键传力构件，本次完成的连杆结构三维建模，完全贴合量产V6发动机的实际装配工况展开设计。从实际应用场景来看，该零件工作在发动机缸体内部的高温高压润滑环境中，小端通过活塞销与活塞组件相连，大端剖分结构通过连杆轴瓦紧固在曲轴曲柄销上，发动机做功冲程中活塞承受的燃气爆发压力全部经由连杆传递至曲轴，将活塞的直线往复运动转化为曲轴的扭矩输出，全程承受交变拉压载荷、惯性冲击载荷与横向摆动带来的弯曲载荷，是动力总成里可靠性要求最高的运动部件之一。

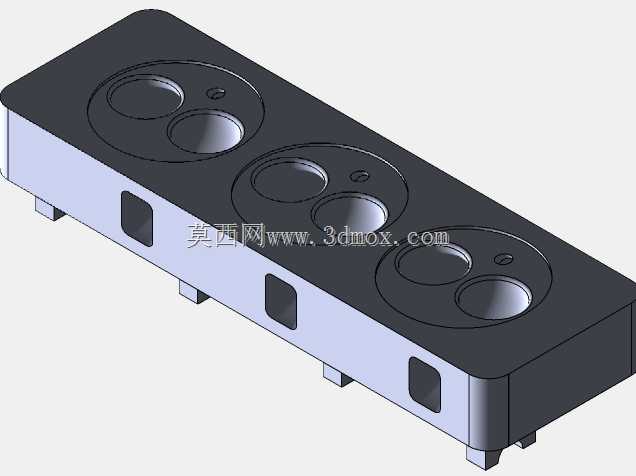

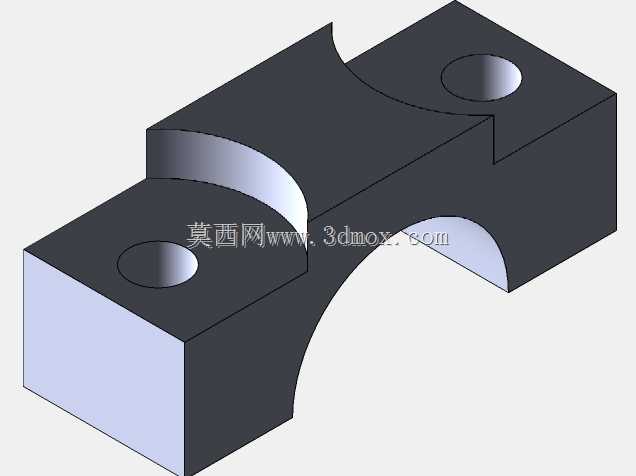

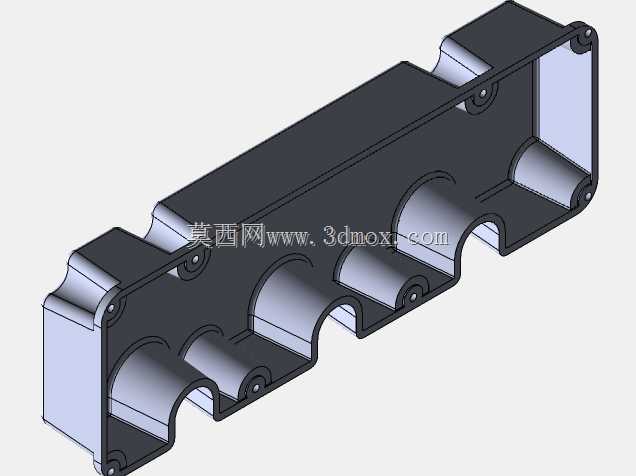

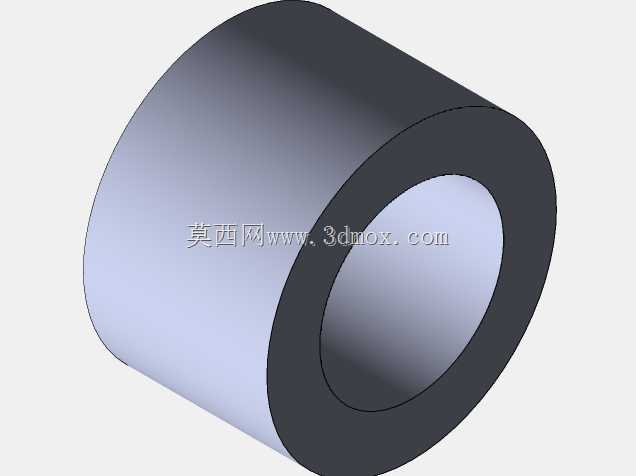

　　设计过程中首先明确了大小端的核心功能边界：大端采用剖分式配对结构，剖分面设置定位止口，保证轴瓦安装后的同轴度与装配重复精度，大端内孔预留轴瓦装配过盈余量，孔径匹配主流V6发动机曲轴曲柄销的标准配合公差，工作时轴瓦内表面形成压力润滑油膜，避免曲轴与连杆刚性摩擦。小端为整体式环形结构，内孔预留衬套压装余量，衬套与活塞销采用间隙配合，保证活塞摆动过程中连杆可随曲轴转角自由调整姿态。杆身部分采用工字形截面构型，这一构型是发动机连杆经过长期工程验证的最优截面形式：在相同零件重量下，工字形截面的抗弯截面模量远高于矩形或圆形截面，既可以满足做功冲程中高压载荷下的抗压强度要求，也能抵御活塞换向时的横向惯性力带来的弯曲变形，同时尽可能降低连杆自身的往复运动质量，减小曲轴高速旋转时的惯性载荷，降低发动机整体振动。

　　外形与安装边界层面，建模时严格约束了连杆的整体运动包络空间：V6发动机两列气缸呈夹角布置，连杆随曲轴转动做平面摆动，杆身两侧与缸体内壁、曲轴平衡块、相邻气缸连杆之间必须预留足够的安全间隙，避免发动机高转速运行时出现运动干涉。大端两侧的连接凸台预留螺栓孔位，匹配高强度连杆螺栓的装配尺寸，螺栓孔周边做加厚凸台处理，分散螺栓预紧力带来的局部应力，避免紧固位置出现应力集中开裂。杆身与大小端的过渡位置全部采用大圆角平滑过渡，消除直角结构带来的应力集中点，匹配实际锻造成型工艺的拔模斜度，零件整体毛坯可采用模锻工艺成型，后续通过机加工完成大小端孔、剖分面、螺栓孔的精度加工。

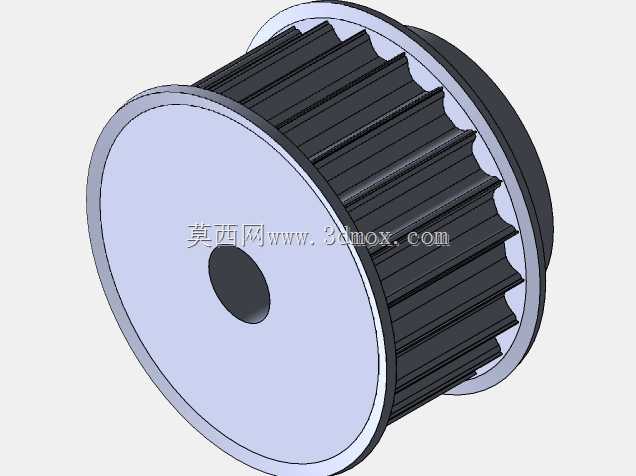

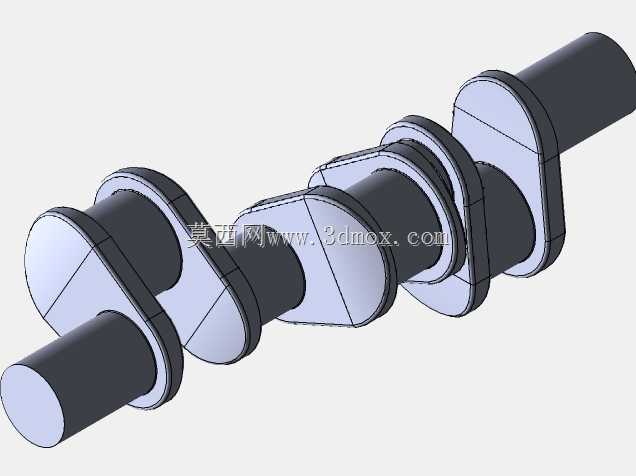

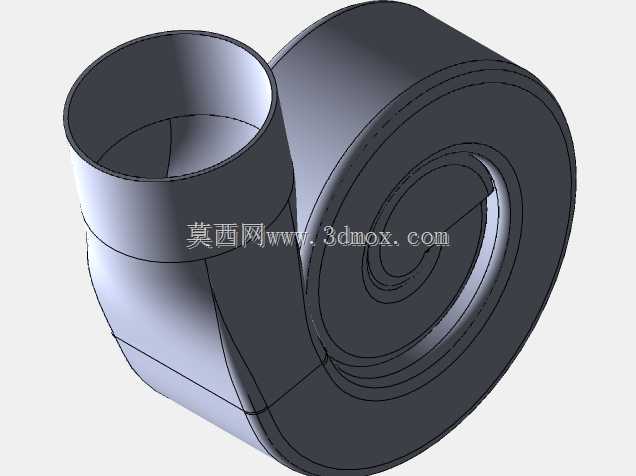

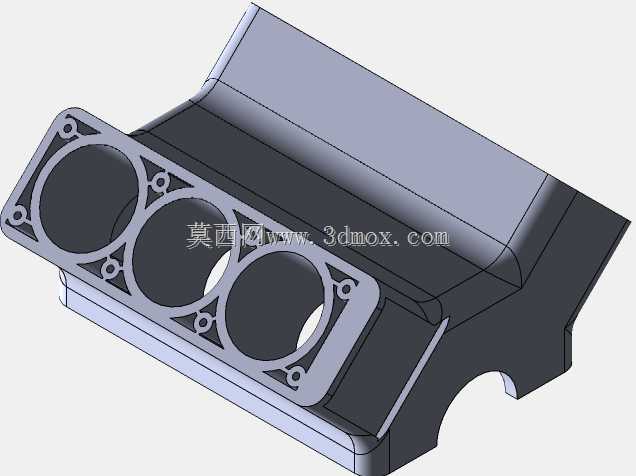

　　结构细节上，杆身内部预设润滑油道通路，可将曲轴主轴颈输送来的压力润滑油引导至小端衬套位置，对活塞销配合面进行持续润滑，避免高速摆动工况下出现衬套干磨烧蚀。大端盖与杆身的配对位置做错位防呆设计，保证维修拆装时不会出现装反、配对错位的问题。整个三维建模过程中同步完成了装配干涉校验：将连杆导入包含曲轴、活塞、缸体的虚拟装配环境中，模拟曲轴从0到720度的完整工作循环，逐一校验每个转角下连杆与周边零部件的最小间隙，确认全工况下无运动碰撞，同时核对连杆的重量公差范围，保证同一台发动机上的六个连杆重量差控制在工艺允许范围内，避免曲轴运转时出现不平衡量过大导致的整机振动。该结构既满足民用V6乘用车发动机的高转速动力输出需求，也可适配同构型工业动力内燃机的连杆设计参考，所有配合尺寸、结构构型均贴合实际量产发动机的工程设计规范。
