工业用管束式空气换热加热装置结构设计

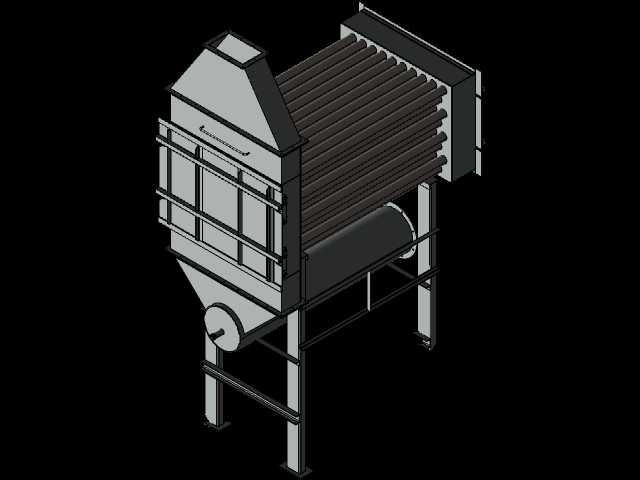

　　在涂装烘干线、工业炉送风系统、粮食烘干塔、化工物料风送干燥这类需要稳定热风输入的场景里，空气加热器是衔接热源与用风端的核心换热单元，本次建模的管束式空气加热器，针对常压洁净空气加热工况设计，核心换热区采用错排管束结构，相比光管顺排布局，能在相同壳体容积下提升15%左右的换热效率，同时控制空气侧压损在工艺允许范围内。从结构布局来看，设备整体采用立式框架支撑，上部为带锥段的热风集气腔，锥段角度设置为32度，避免热风流出时形成局部涡流滞区，集气腔出口采用标准方形法兰接口，可直接对接厂区热风送风管道，无需额外制作变径接头。中部核心换热段采用多排平行换热管束横向排布，管束两端固定在两侧管板上，管程走热媒（可适配饱和蒸汽、

　　高温导热油两类常用热源），壳程走被加热的常温空气，空气从设备侧下部进风口进入，横向冲刷管束外表面完成热量交换后，向上汇入顶部集气腔输出。下部设置的锥斗结构为冷凝水/导热油排污腔，当采用蒸汽作为热媒时，换热产生的冷凝水可沿管束内壁汇入下部锥斗，通过底部排污口排出，避免管内积液影响换热效率，锥斗底部同样配置法兰接口，可直接对接疏水阀组或排污管路。设备支撑框架采用型钢焊接结构，四根主立柱采用等边角钢制作，横向设置三层横撑加固，整体框架的地脚螺栓孔位按照通用工业设备安装规范设置，安装时可直接固定在混凝土基础或钢制设备平台上，安装边界需预留侧面管束检修空间，即设备左右两侧需留出至少单根管束长度的抽管空间，方便后期管束泄漏时更换单根换热管，

　　无需整体拆解设备壳体。进风口设置在设备侧下方，采用方形法兰接口，可对接前端送风风机或新风过滤段，进风口处设置的导流板结构，能让进入壳体的空气均匀分布到整个换热管束截面，避免局部风速过高造成管束冲刷磨损，同时防止低流速区形成换热死区。在设计过程中，管束的间距经过反复校核，管间距设置为管外径的1.5倍，既保证空气流通的通流面积足够，控制空气侧阻力在风机选型的压头范围内，又能让空气在管束间形成足够的湍流度，提升换热系数。壳体外部设置有加强筋，沿壳体高度方向每间隔800mm设置一圈环形加强筋，避免设备运行时壳程风压造成壳体钢板变形，所有焊接位置均按照压力容器相关结构要求做连续焊，保证壳体的密封性，防止热风泄漏造成热量损失。

　　设备顶部的集气腔侧面设置有测温口，可直接插入温度传感器实时监测输出热风温度，方便对接前端的热媒流量调节阀，实现热风温度的自动控制，适配不同工艺段对热风温度的差异化需求。这类管束式空气加热器相比电加热式空气加热器，在大流量热风需求场景下运行能耗更低，适合连续运行的工业生产线，结构上没有运动部件，日常维护仅需定期检查管束是否泄漏、清理管束表面积灰即可，运维成本较低。建模过程中对所有法兰的螺栓孔位、管束的排布位置、支撑框架的安装尺寸都做了参数化关联，调整换热功率需求时，可直接通过修改管束数量、壳体长度参数快速生成对应规格的模型，大幅提升同系列产品的设计效率。需要注意的是，安装时设备需保持水平，锥斗排污口需垂直向下，避免冷凝水积液，外接管路时需在热媒进口设置截止阀与过滤器，防止杂质进入管束造成堵塞，影响换热效果。
