约翰迪尔拖拉机侧转向灯防护壳体设计

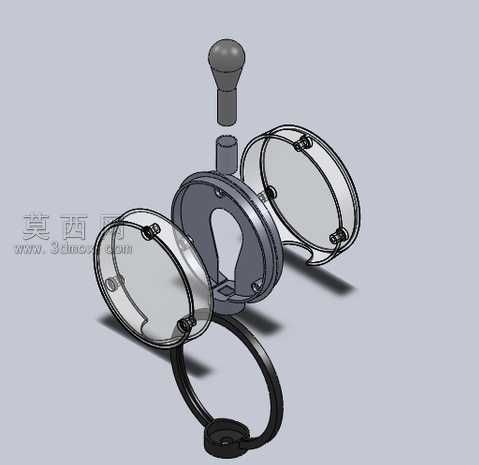

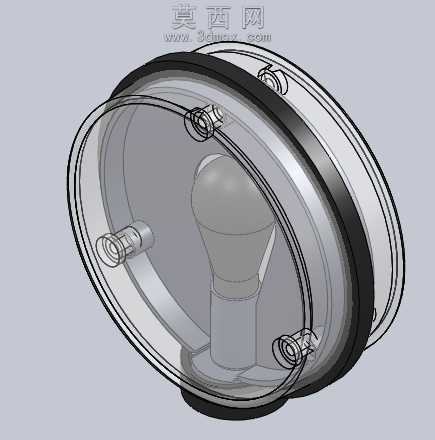

本作品为约翰迪尔拖拉机侧转向灯的防护壳体三维设计，采用SolidWorks完成全参数化建模，整体围绕农用机械作业的复杂工况开展结构设计。建模阶段首先基于拖拉机侧部安装位的尺寸基准，完成壳体基座的轮廓草绘，通过拉伸、切除等基础特征构建基座的主体结构，基座预留了与拖拉机机身贴合的安装定位孔位，孔位周边做了加厚凸台处理，避免长期颠簸振动导致的安装位开裂问题。防护外罩采用分体式开合结构设计，左右两个透明罩体通过侧边的卡扣结构与基座实现扣合连接，卡扣位置做了圆角过渡与加强筋设计，既保证开合操作的便利性，又能在田间作业遭遇泥水飞溅、作物枝条剐蹭时，避免罩体意外脱落。顶部的操作旋钮采用柱体加球形端头的结构，建模时对旋钮与基座的配合轴位做了间隙配合的参数预留，旋钮表面做了防滑纹理的细节处理，方便操作人员在戴劳保手套的状态下完成罩体的解锁操作。底部的环形挂绳结构采用柔性件模拟设计，挂绳与基座底部的连接柱做了一体化的特征衔接，避免挂绳遗失。渲染阶段为不同部件匹配了对应材质：基座部分采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟农用塑料件的磨砂质感，还原PP材质耐冲击、抗老化的视觉特性；透明罩体采用高透PC材质，设置合适的折射与反射参数，既体现灯罩的透光属性，又保留边缘的厚度质感，模拟真实灯罩的抗冲击透明塑料效果；顶部旋钮采用与基座一致的黑色工程塑料材质，球形端头做了轻微的高光处理，突出操作件的触感提示；挂绳部分采用黑色橡胶材质，调整材质的弹性纹理参数，还原橡胶件的柔韧视觉效果。整体结构设计充分考虑农用机械的使用场景，壳体的所有外边缘都做了R2以上的圆角处理，避免尖锐棱角在作业过程中勾挂作物枝条或是磕碰造成部件损伤；罩体与基座的配合面做了一圈凸起的密封筋设计，建模时预留了密封胶条的安装槽位，能够有效阻挡田间泥水、灰尘进入灯罩内部，保护内部转向灯组件，延长灯具的使用寿命。整个模型的所有特征均保留参数化设计记录，可根据不同型号拖拉机的安装尺寸快速调整基座孔位、罩体大小等参数，适配不同机型的转向灯防护需求，结构拆分清晰，各部件之间的装配关系明确，可直接用于后续的3D打印样件验证或是开模生产的结构参考。
