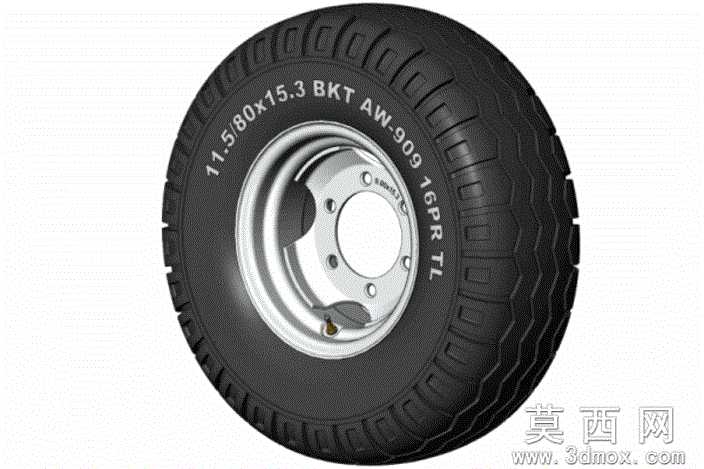

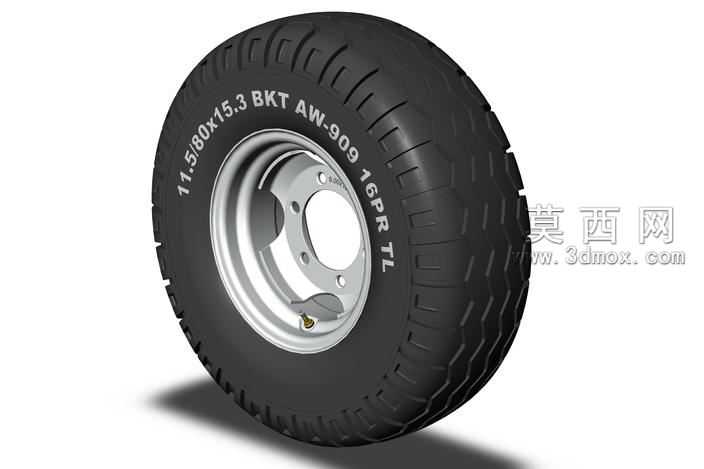

农业拖拉机轮胎带轮毂三维设计作品

本作品为农业拖拉机配套的轮胎带轮毂总成三维设计，建模过程严格遵循农用载重轮胎的实际尺寸规范，以11.5/80x15.3规格轮胎为设计原型，同步匹配对应规格的钢制轮毂结构。建模阶段首先通过草绘绘制轮胎的断面轮廓曲线，精准还原胎面块状越野花纹的排布规律、胎侧的弧度变化以及胎唇的密封结构，采用旋转特征生成轮胎基础基体后，通过阵列特征完成整圈胎面花纹的均匀排布，对花纹块的边角做倒圆角处理，还原真实橡胶轮胎的工艺细节；胎侧区域的标识字符采用包覆特征实现，精准复刻轮胎规格、品牌标识、层级参数等刻印信息，还原实物的外观细节。轮毂部分采用多特征组合建模，首先绘制轮辐的安装盘轮廓，通过拉伸、切除特征生成中心安装孔、螺栓固定孔以及轮辐的减重造型，对轮辋的卷边结构、与轮胎配合的密封槽做精准建模，还原钢制轮毂的冲压成型结构特征。材质渲染阶段，轮胎部分采用哑光深黑色橡胶材质，调整材质的粗糙度、漫反射参数，还原橡胶材质略带磨砂的质感，对胎面花纹的凸起边缘做轻微的磨损质感处理，提升真实感；轮毂部分采用亮银色金属烤漆材质，调整材质的反射度、高光参数，还原钢制轮毂经过喷涂处理后的金属光泽，对轮毂表面的气门嘴部件单独做黄铜金属材质区分，还原细节部件的材质差异。结构设计上充分考虑轮胎与轮毂的装配配合关系，胎唇与轮辋密封槽的尺寸做过盈配合的参数设置，轮辐安装孔的位置度、中心孔的同轴度均符合农用拖拉机车轮的装配标准，胎面花纹采用大块加深的越野纹路设计，适配农用作业场景下的泥泞、松软路面抓附需求，整体模型装配关系准确，各部件无干涉，可用于农用机械的整车装配演示、配件展示以及相关结构教学使用。
