工业用阀门组件爆炸视图三维设计

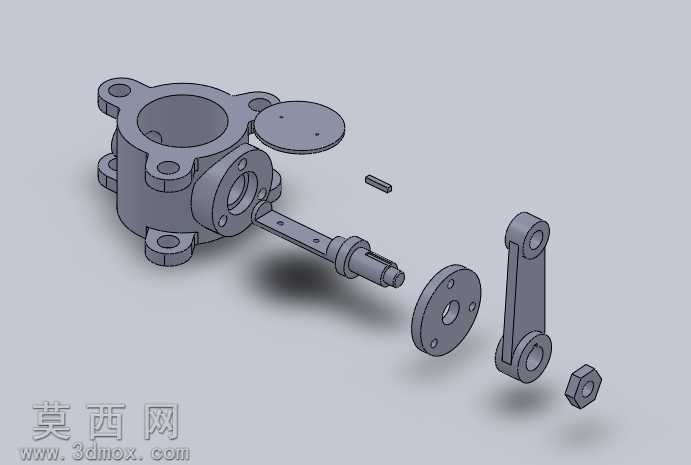

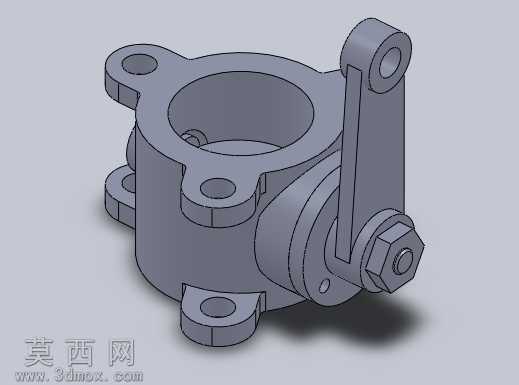

本作品为工业阀门组件的三维建模设计成果，采用爆炸视图的呈现形式清晰展示各组成零件的形态与装配对应关系。建模过程中严格遵循机械设计规范，对阀体、阀杆、端盖、连接摇臂、锁紧螺母、密封垫片等每一个零件都进行了精准的参数化构建，确保各零件的配合尺寸公差符合通用机械加工的精度要求，能够直接对接后续的生产加工环节。材质设置上，针对不同零件的功能属性匹配了对应的材质表现：阀体部分采用铸钢材质的哑光金属质感，还原铸造件的表面肌理；阀杆与连接销轴采用调质处理的合金钢材质，呈现细腻的金属光泽与加工面质感；密封垫片采用橡胶类材质的半哑光柔面效果，锁紧螺母则设置为标准件的镀锌金属质感，通过材质差异直观区分不同功能的零件，提升视图的可读性。结构设计层面，完整还原了阀门的启闭传动逻辑：阀杆穿过阀体的安装轴孔，端部通过锁紧螺母与摇臂形成传动连接，端盖通过螺栓孔与阀体端面实现密封紧固，各零件的安装定位特征都做了明确的建模表达，包括法兰安装孔的位置、密封槽的结构、传动部位的配合轴径都经过严谨的尺寸校核，确保虚拟装配状态下无干涉问题。设计思路上采用爆炸视图的展示方案，将所有零件沿装配轴线方向有序分离，既保留了各零件之间的装配位置对应关系，又能让观看者清晰看到每一个零件的独立形态，避免了装配状态下内部结构被遮挡的问题，能够直观呈现阀门总成的完整组成结构，可用于机械设计教学、产品结构展示、生产加工参考等多个场景，建模过程中对零件的倒角、工艺圆角等细节特征都做了完整还原，保证模型的工程实用性与视觉真实度。
