立方体空间桁架支撑框架结构

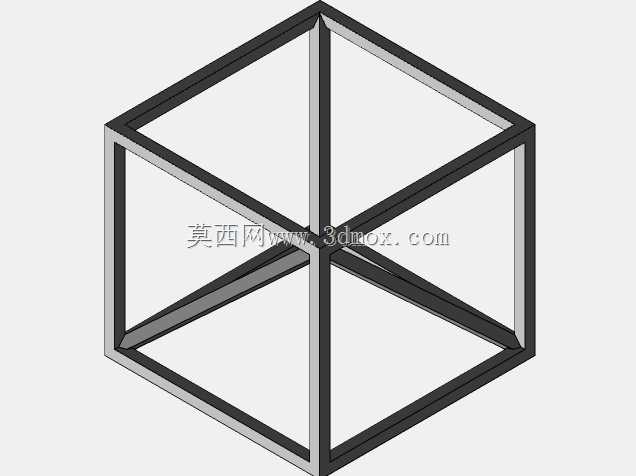

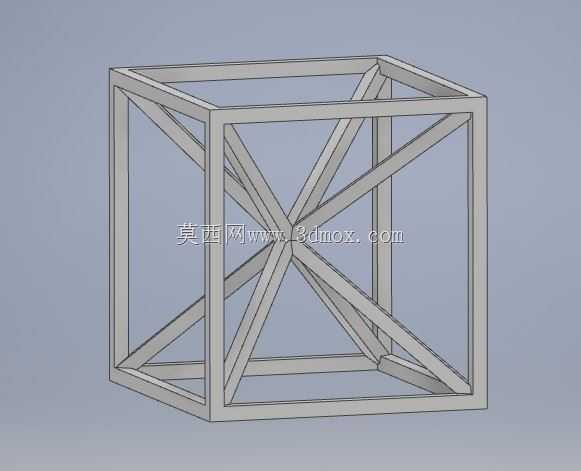

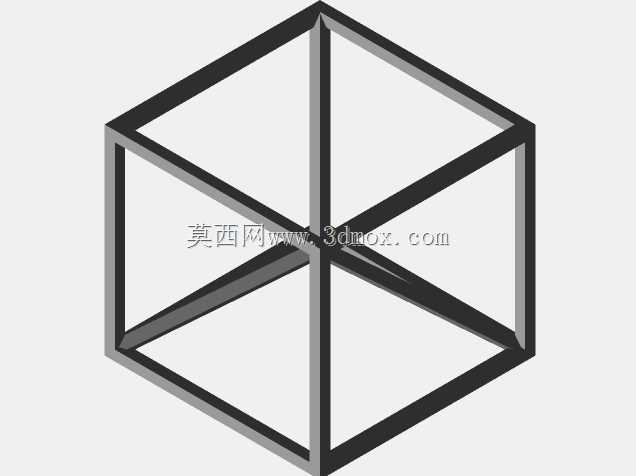

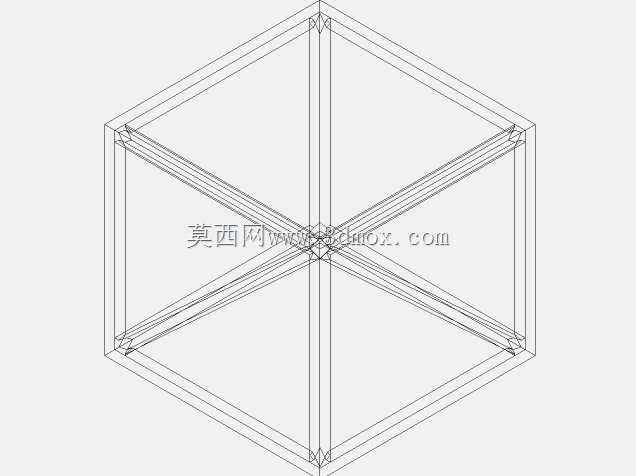

　　这套立方体空间桁架支撑框架以等截面杆件构建出完整的六面体边界，十二条棱边围合出规整的立方空间，六个面均设置对角斜撑，斜杆在各面中心交汇，形成类似晶格的高刚度承力构型。框架整体外轮廓为正立方体，杆件中心线严格对齐立方体棱边与面对角线，节点集中在八个角点以及六个面的中心位置，角点处三根棱边杆件与三根相邻面斜撑杆件汇交，面中心则由四根斜撑杆件对接，传力路径清晰直接。

　　从结构受力角度看，单纯的棱边立方体框架在侧向载荷下容易产生平行四边形畸变，节点弯矩会成为控制设计的关键因素；加入面对角斜撑后，每个外表面都被分割为四个三角形区域，三角形几何不变特性使面内剪切变形被斜杆的轴向拉压承担，框架整体抗扭、抗侧移能力显著提升。这类构型常见于轻量化承载平台、传感器标定支架、光学实验台骨架、小型设备防护笼以及教学演示用空间桁架样件，尤其适合对变形量敏感、又希望控制整体重量的场合。

　　实际布置时，立方体边长可根据安装空间按比例缩放，杆件截面则随跨度与载荷重新校核。若采用方管或圆管焊接，角点需要预留相贯线切口，保证多根杆件轴线汇交于同一点，避免偏心弯矩；若采用铝型材加角件连接，则要在面中心节点设计十字转接件，让四根斜撑可靠固定。斜撑与棱边杆件位于同一平面，建模时先建立立方体骨架线，再沿面对角线补充斜杆路径，最后统一赋予截面并在节点处做实体合并或焊缝处理，能够有效减少后期干涉。

　　安装边界方面，框架底部四个角点可作为支脚连接面，通过地脚板或减振垫与基础固定；顶部四角则预留吊装或上层设备安装接口。由于斜撑占据各面中部空间，设备进出与维护操作更适合从棱边附近区域规划，面板、门板或密封板可贴附在棱边围成的外侧平面，斜撑位于内侧不影响外表面平整。框架内部中空区域可容纳传感器、线缆、小型执行机构或实验载荷，面中心交汇节点也可作为中间安装点，用于固定横向隔板、安装板或导向组件。

　　设计过程中需要重点关注节点汇交质量。角点杆件数量多，若简单对接容易出现焊缝重叠或应力集中，工程上常将角点局部加大节点块，或把杆件端部切成相贯口后围焊；面中心节点则可采用节点板、套筒或三维打印连接件过渡。杆件长细比不宜过大，否则斜撑在受压时容易失稳，截面选择要结合轴向力计算结果；对于承受振动的工况，还应调整杆件固有频率，避开设备激振频率区间。

　　该框架的价值在于用较少材料获得多方向刚度，杆件主要承受轴向力，材料利用率高于受弯梁结构。三维建模时保留中心线骨架有助于快速改型，调整立方体边长、杆件截面和节点形式后，即可衍生出不同承载等级的支撑框架，满足实验装置、检测工位与轻型设备骨架的结构化设计需求。
