多孔阵列安装面板钣金结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:620292
  • 多孔阵列安装面板钣金结构

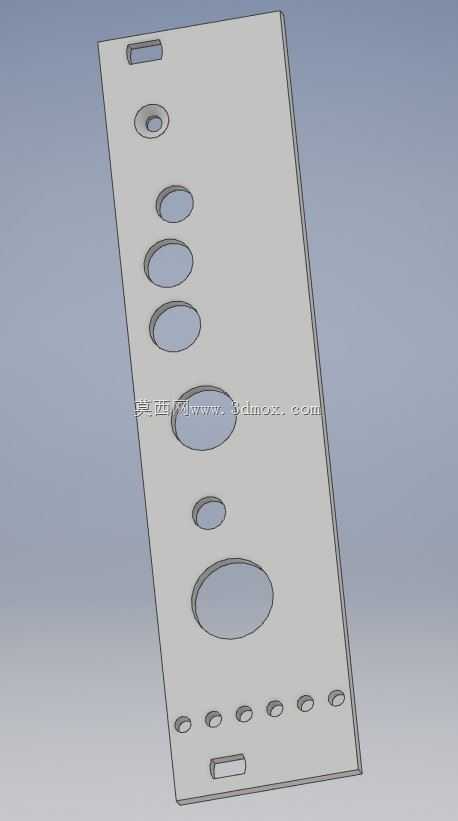

  该零件为一块长条形薄板安装面板,整体采用平板折弯轮廓思路建模,主体面沿长度方向布置多组不同直径的圆孔与端部矩形槽口,适用于仪器面板、传感器安装支架、实验台转接板或小型设备内部固定基面。板面开孔并非按单一规则重复排列,而是由大孔、中孔、小孔及底部一排细密小孔共同组成,能够满足不同规格接头、按钮、传感元件、线束或紧固件的穿过与定位需求。

  从实际使用角度看,这类多孔面板常见于检测装置、教学实验平台、电控盒面板以及非标自动化设备的局部安装区域。大直径孔可用于容纳旋钮、管路接头、圆形观察件或较大尺寸传感探头;中等孔径适合安装指示灯、按钮座、航空插头或小型连接座;底部连续小孔则更偏向线束整理、微型螺钉固定、引脚避让或密集元件排布。端部矩形槽可作为卡扣位、定位槽、拉手部或与其他钣金件嵌合的边界结构,使面板在装配时不必完全依赖圆孔定位。

  建模时以薄板实体为基础,先确定外轮廓长宽比例和边缘折弯关系,再在主平面上建立各孔位中心。孔位沿板件纵向形成近似轴线分布,但孔径变化具有明显功能分区:上部区域开孔较少,适合布置需要较大操作空间的元件;中部连续圆孔形成主要安装区,便于操作者从面板正面进行装拆;下部小孔密集区可用于接线、固定或轻量化。所有孔边均保留足够板宽,避免孔壁与外边缘距离过小导致钣金强度不足。

  该结构的设计重点不在复杂曲面,而在孔位边界、孔径梯度和装配干涉控制。面板厚度方向尺寸较小,三维建模中需要关注孔特征贯通、边缘倒角或折弯余量对实际加工的影响。若采用激光切割或数控冲压加工,孔间距、孔边距以及矩形槽端部圆角应满足工艺要求;若后续进行折弯,则靠近折弯线的孔位需要预留变形区域,防止折弯后孔形拉伸或板面翘曲。

  安装边界方面,长条形外轮廓决定了它更适合沿机架立面、导轨侧面或盒体开口方向固定。板面未设置复杂加强筋,主要依靠薄板自身平面刚度以及周边折弯边维持形态;在承载较重元件时,可在背部增加折边、压铆螺母或焊接支撑块。大孔周围应保留平整接触面,以保证密封圈、螺母或法兰座能够贴合;小孔区域则需控制孔轴方向与板面垂直,避免穿线或螺钉装配时出现偏卡。

  结构功能上,该面板同时承担元件定位、孔位避让、外观覆盖和安装基面四类作用。不同孔径的组合减少了二次钻孔工作量,也让装配人员能够根据元件外形快速选择对应位置。对于非标设备开发而言,这种面板可以作为方案验证阶段的基础件:先通过三维模型核对元件外形、接头高度和背部走线空间,再根据实际干涉情况调整孔位坐标。板面下部一排小孔还可作为模块化扩展接口,在后续增加微型传感器、接线端子或固定卡扣时提供更多选择。

  从维护性看,圆形孔加工简单、受力过渡均匀,适合频繁穿装标准件;矩形槽则在需要滑移调节或卡入安装时更有优势。面板整体形状规则,便于在装配体中与支架、外壳、导轨和紧固件建立配合关系。设计时应使主要孔位中心与设备操作方向一致,正面大孔避开内部高凸元件,背面预留接线半径和工具操作空间。通过合理控制孔径、孔距和边缘距离,该薄板件可在轻量化、加工便利性和安装适应性之间取得平衡。
