阶梯槽式机械基础造型练习构件

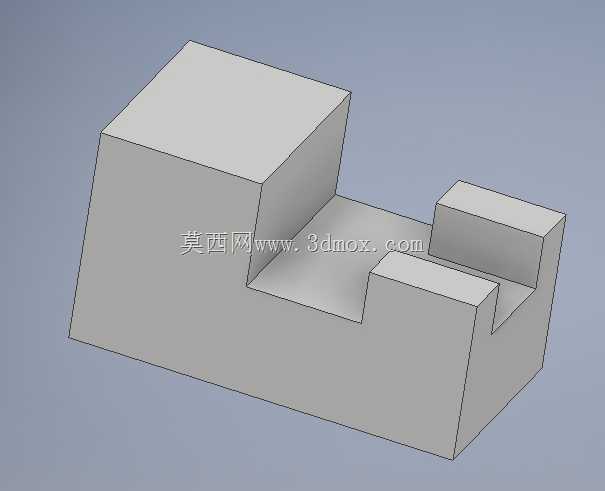

　　该块状阶梯槽构件属于机械三维造型入门阶段的典型实体练习件，整体以规整长方体为基础基体，通过单侧高位凸台、中部下沉通槽、端部双凸耳的组合结构，覆盖了机械建模中最常用的拉伸凸台、拉伸切除、特征镜像、边线倒角等核心操作逻辑，在职业院校机械制图实训、企业新入职结构工程师建模能力考核场景中应用十分广泛。

　　从实际工程映射角度来看，该类阶梯槽结构并非仅存在于练习题库中，在自动化生产线的工件定位挡块、工装夹具的基座垫块、输送线侧边的限位靠板、小型设备的安装支撑脚座上都能看到同构型结构的落地应用：高位侧凸台可作为轴向定位面，抵靠待加工工件的侧边完成粗定位；中部下沉的通槽既可以避让输送线上的凸起导轨，也能嵌入T型螺栓将整个构件锁附在铝型材工作台的槽道上，无需额外在块体上加工沉孔，安装调整时可沿槽道方向滑动对位，适配不同工位的间距需求；端部两个对称分布的小凸台之间形成的窄槽，可卡入传感器的安装支架、行程开关的触发拨片或是薄型挡板的插边，两侧凸台的顶面可作为锁附螺丝的承压面，拧紧后不会出现支架晃动偏移的问题。

　　设计思路上完全遵循机械加工的工艺逻辑：所有特征均采用正交垂直布局，无复杂曲面、无斜向拔模角度，普通三轴铣床即可一次性完成全部加工，毛坯选用标准方料，先铣削六面保证基准平面的平行度与垂直度，再通过立铣刀走刀切除中部槽体的多余材料，最后对所有锐边做0.5mm的倒角处理，既避免搬运安装时割伤操作人员，也能消除机加工产生的应力集中尖角。构件的所有壁厚都保持均匀一致，高位凸台的厚度、端部双耳的宽度、中部槽的深度都按照整数公差设计，不存在薄壁、狭缝等难以加工的结构，铸造或注塑成型时也不会出现缩水、填充不满的缺陷。

　　安装边界层面，该构件底面为全平面设计，可平稳放置在钢制工作台面、铝型材框架台面或是设备的钣金安装面上，无悬空翘曲风险；整体外轮廓的长宽高比例约为3:2:1.5，占用安装空间极小，侧边预留的平面区域可直接打安装孔，也可搭配压块从外侧压紧固定；中部通槽为贯通结构，排屑、清理十分方便，加工过程中产生的金属切屑、工位运行时落入的灰尘都可直接从槽底扫出，不会出现积屑卡死配合件的问题。在作为定位块使用时，高位立面对工件的限位接触面积充足，长期受工件碰撞冲击也不会出现变形凹陷，双耳之间的卡槽配合间隙可控制在0.1mm以内，插入的检测元件支架不会出现径向窜动，完全满足普通工装工位的定位精度要求。建模过程中可通过参数化驱动调整槽宽、凸台高度、整体长宽尺寸，快速衍生出适配不同型材规格、不同工件尺寸的系列化变体零件，无需重新从零绘制特征，大幅提升同类型工装零件的设计效率。
