阶梯交错块状机械造型练习构件

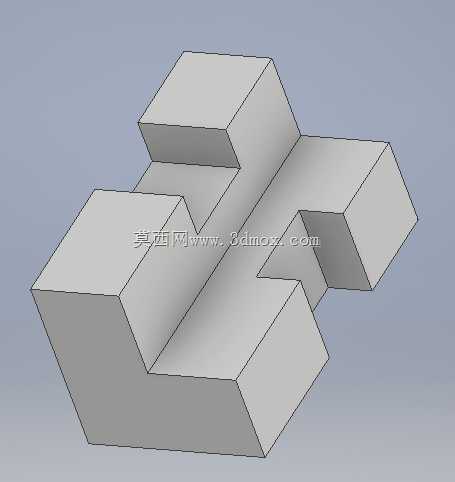

　　该构件为典型的空间阶梯交错块状练习结构，整体以正交平面为核心构成要素，所有棱边均保持直角转折，不存在曲面、斜切面或圆弧过渡，是机械三维建模入门阶段用于训练空间坐标定位、拉伸特征叠加与切除逻辑的典型几何体。从结构布局来看，构件沿三维空间三个正交方向延伸出不同高度、不同长度的凸台与凹槽，各段块体之间形成互相咬合的阶梯轮廓，部分区域通过实体切除形成内凹的让位空间，相邻块体的壁厚均匀，转折处无薄壁、尖角等不合理结构，完全符合机械加工中铣削工序的成型特征。在实际工程场景中，这类正交块状结构的建模逻辑广泛应用于工装夹具基座、自动化设备安装垫块、机床工位挡块、检测工装定位块的设计环节：

　　车间现场的非标工装设计经常需要在方块基体上叠加不同高度的支撑台、开出避让槽，用来承托工件、限定气缸安装位置或者作为传感器的安装基准，该练习件所训练的特征搭建思路，能够直接迁移到这类工装零件的设计工作中。设计过程中首先确定整体基准坐标系，以构件底平面作为主安装基准，底平面保持完整连续的平面形态，保证零件放置在工作台或者工装基板上时能够完全贴合，不会出现翘动；从底平面向上依次拉伸不同高度的实体段，每一段凸台的高度差按照等距或者等差逻辑设定，方便后续加工时对刀取值，也便于建模时通过参数化尺寸驱动修改整体规格。构件上的内凹槽口采用双向贯通或者半封闭的形式，槽口的宽度与相邻凸台的宽度保持对应关系，这类结构在实际工装中可以用来嵌入导轨压块、

　　穿过传感器接线或者容纳工件的突出轮廓，槽底与槽壁均保持垂直，加工时可通过立铣刀一次走刀成型，无需特殊刀具。从安装边界角度考量，该构件的最大外轮廓在长宽高三个方向均为规则矩形包络，没有向外伸出的细小悬臂，转运和装夹过程中不易发生磕碰变形；底面作为安装基准面时，可直接通过压板固定在铣床工作台上，也可在对应块体上加工沉头孔完成锁附，建模阶段预留的实体厚度完全满足钻孔、攻丝的工艺余量要求。这类造型练习的核心价值，在于帮助结构设计者建立清晰的特征树逻辑：先搭建主体实体，再逐步切除多余材料，每一个特征的草图都完全约束，避免出现悬空几何或者冗余特征，后续修改某一段凸台高度或者槽口宽度时，仅需调整对应草图尺寸，不会出现特征报错。

　　同时该构件的空间交错形态能够训练设计者对三维空间占位的判断能力，在做设备整体布局时，可以快速判断相邻零部件是否存在干涉，各安装面的预留空间是否满足扳手操作、零件拆装的需求。构件所有外露平面均为后续加工的基准面，相邻平面之间的垂直度、平行度可以通过常规铣削保证，不需要高精度磨削即可满足工装类零件的使用要求，块体的棱边可根据实际使用需求做小倒角处理，去除锐边避免划伤装配人员，建模阶段保留直角棱边也方便后续根据工况追加倒角、圆角等工艺特征。
