SV650动力改装摩托车硬尾车架结构

　　这套三维结构围绕老式GS550车架平台与SV650动力单元的匹配展开，核心并不是单纯复刻一台整车外观，而是把硬尾改装中最容易被忽略的安装关系、轮轴位置、发动机悬置、后减震取消后的受力路径放到同一套骨架里校核。硬尾方案在定制机车、咖啡馆赛车、bobber风格改装中很常见，实际用途是通过取消后悬挂摇臂和减震结构，让车架尾部直接连接后轮轴区域，获得更简洁的三角轮廓和更直接的传动反馈。这类结构多用于小批量定制车开发、改装件试装、焊接夹具设计以及整车布局评审，尤其适合在切管、弯管、焊接吊耳之前先确认发动机、轮胎、链条、座垫和线束之间是否存在干涉。

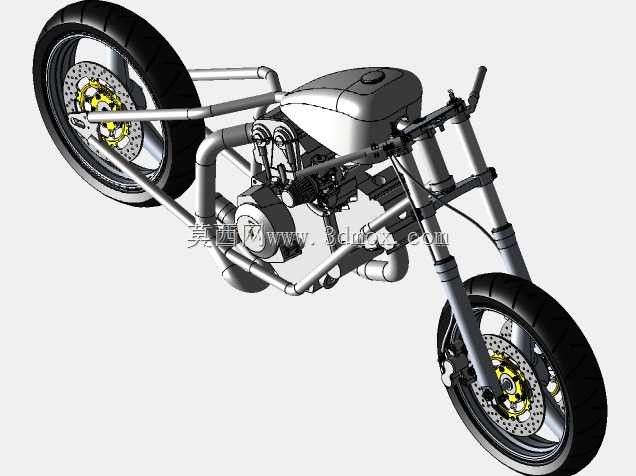

　　从结构思路上看，硬尾车架不能简单理解为在后轮附近补两根直管。后轮轴中心、发动机输出轴中心、前立管倾角三者共同决定整车姿态。后轮轴抬高或后移会改变链条张紧余量，也会影响离地间隙和座高；前立管角度保持原有骑行几何时，硬尾段需要围绕转向稳定性保留足够轴距，避免尾段过度缩短导致高速行驶时车辆过于敏感。模型中保留了车架主管、下管、尾部硬支撑、发动机连接点、前叉、轮辋、制动盘、链轮以及动力总成外轮廓，这些元素组合后可以直接用于检查装配边界。

　　发动机移植是本结构的重点。SV650动力单元的外形宽度、缸体布置、进气位置与原车GS550并不完全一致，悬置点不能照搬原车架。前部吊挂需要承受制动和转向工况下的纵向载荷，下部连接点则要约束发动机在扭矩输出时的转动趋势。若硬尾段管材直接贴近缸体或排气侧，后续焊接完成后再发现干涉，返工成本会很高。因此在三维环境中先把发动机作为固定基准，再反推车架管材走向，能够让主受力管尽量沿直线传递载荷，减少突兀的弯折和局部应力集中。

　　硬尾尾部的尺寸边界需要同时照顾轮胎、挡泥板、座垫和链条。后轮宽度决定两根尾管的内距，轮胎跳动空间在硬尾车上虽然不再由减震行程决定，但仍需预留制造误差、链条磨损张紧和轮胎变形余量。后轴开槽或调节块位置要与链轮平面保持一致，若轴孔偏斜，链条会在链轮齿面产生侧向摩擦。尾管上沿则决定座垫基础高度，座垫下方还需容纳电瓶、线束、整流器或简单电控元件，不能只追求视觉上的细窄线条。

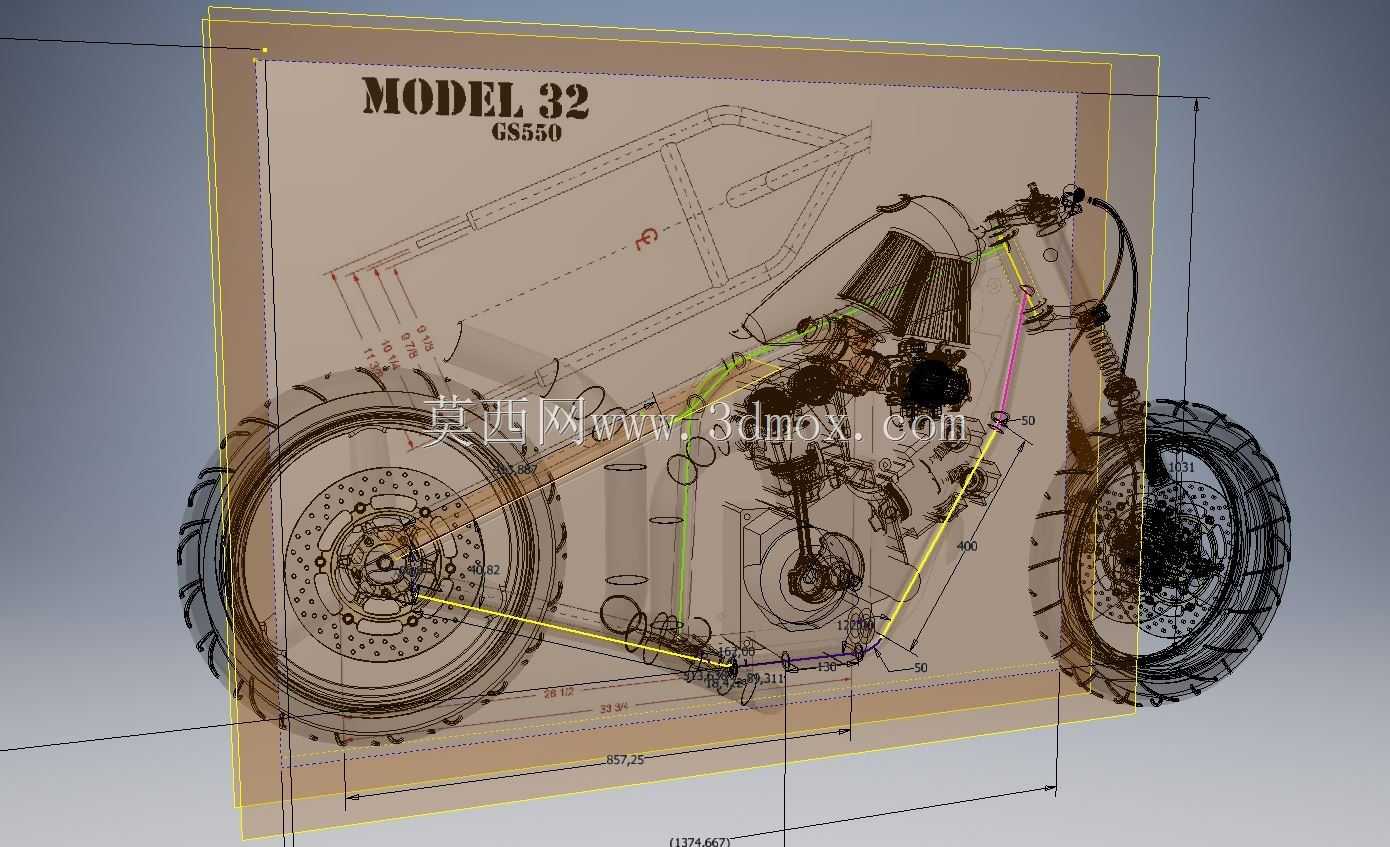

　　前半部分沿用GS550相关安装关系时，前叉长度、三星台位置和前轮直径会影响主车架俯仰。硬尾车没有后减震吸收冲击，后轮受到的颠簸会更直接地传到车架节点，因此尾管与主管交接区域不应形成尖锐薄壁焊缝。实际制作中通常会在管内加衬管或在外侧增加补强片，尤其是后轴安装座、发动机吊耳和座椅立柱附近，需要把焊接热影响区与高应力区错开。模型中透明叠加的工程图式轮廓，有助于把二维放样尺寸和三维空间位置对应起来，检查管件角度、切点和基准线。

　　进气与排气区域也需要在车架定型前确认。大流量空滤若横向突出，可能与车架主管或油箱下缘冲突；排气管从发动机前部绕向后轮侧时，要避开硬尾支撑管和后制动管路。制动踏板、换挡连杆、链条护板这些小件虽然体积不大，但在实车上往往最先暴露布局问题。三维结构把这些部件纳入同一装配后，可以从侧视、俯视和正视方向逐一检查操作空间，例如脚踏位置是否需要后移、换挡杆行程是否被发动机壳体限制、后制动卡钳维护时是否需要拆卸尾段。

　　从制造角度看，硬尾车架更适合先在软件中确定管件中心线，再生成管材外径和壁厚，随后输出放样角度与节点坐标。切割管材时，主管与尾管的相贯线不能只按平面角度处理，因为圆管空间相交会产生复杂坡口；发动机吊耳则应在发动机模型表面提取安装面，保证孔位与实机一致。完成焊接夹具设计时，后轴、头管和发动机悬置点应作为关键定位基准，先固定这些硬点，再拼装次要支架，才能减少焊接变形带来的整车偏差。

　　这套结构的价值在于把改装想法从外观效果图推进到可制造的装配层面：它既呈现了硬尾机车裸露、简洁的机械形态，也保留了动力移植所需的工程约束。对于结构设计人员来说，可在此基础上继续细化管材壁厚、焊接节点、悬挂几何取消后的强度补强以及牌照、尾灯、座垫等附件安装；对于改装从业者来说，它能帮助团队在下料前明确轮轴、发动机、车架和操控部件之间的真实空间关系。
