铃木GSX750摩托车档位指示器安装支架

　　这套三维结构围绕老式街车仪表区域的加装需求展开，核心解决的是GSX750这类复古运动摩托在原车仪表台附近加装数码档位显示模块时，缺少可靠固定点位的问题。日常骑行里，骑手在频繁换挡、低速挪车或者山路连续降挡时，视线不需要离开路面太久，余光扫过车把前方就能确认当前挡位，避免高挡起步熄火、低挡误挂空挡这类操作失误，尤其适合老款没有原厂挡位提示的化油器车型。

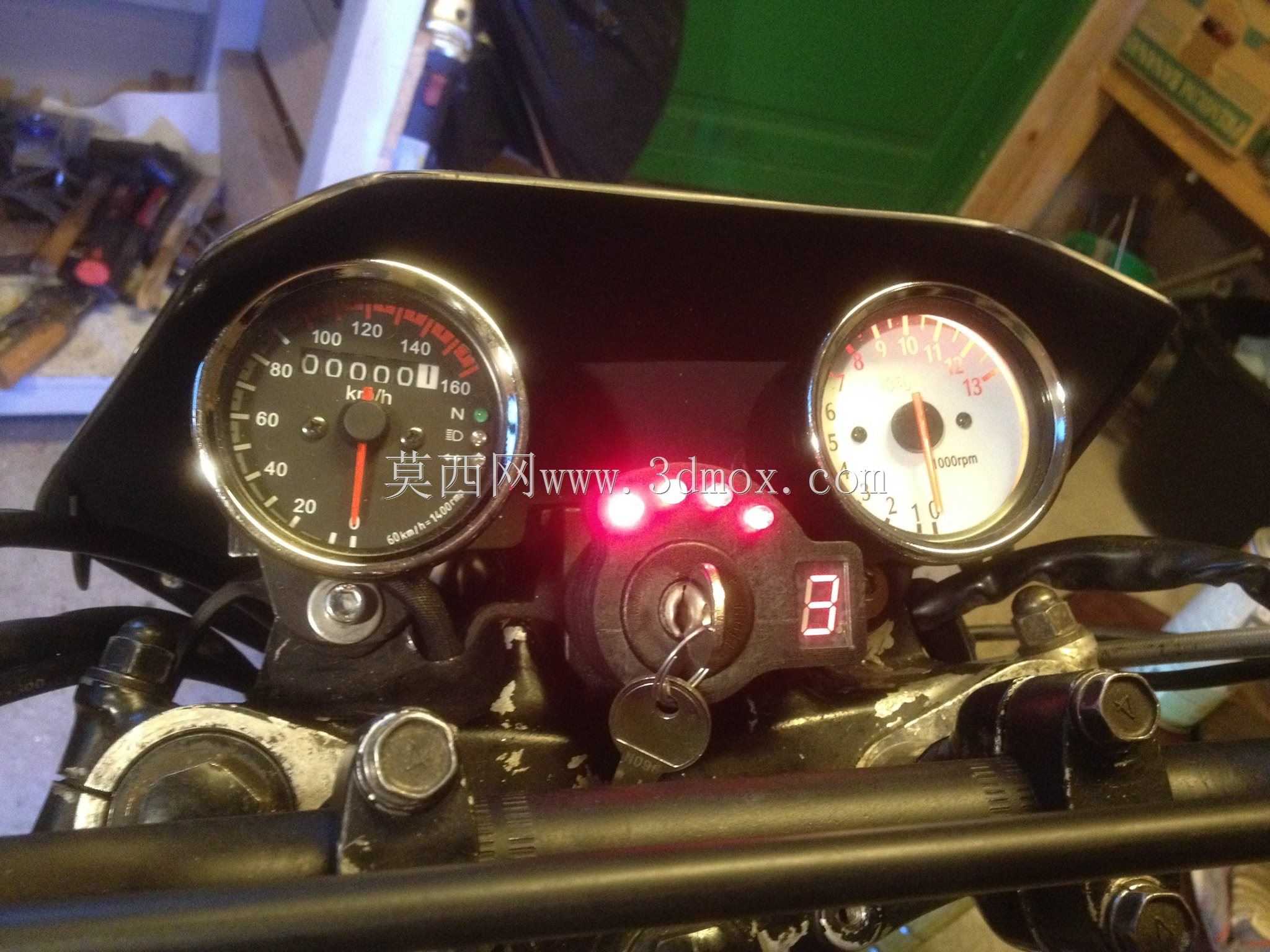

　　从实际装车边界来看，支架的安装空间被限制在左右两个圆形机械仪表之间、电门锁总成上方的狭小区域。原车这块位置原本只有仪表背板、线束和点火开关护罩，没有预留数码管模块的安装平面，直接用双面胶或者扎带固定，长期受发动机震动、雨水侵蚀和阳光暴晒后很容易松脱。建模时首先要还原车把上联板、仪表固定耳、电门锁外圈的相对位置：支架底部贴合仪表下方的横向安装梁，利用现有仪表紧固螺栓的间隙做夹持固定，不需要在原车覆盖件上额外打孔，保留原车件完整性。

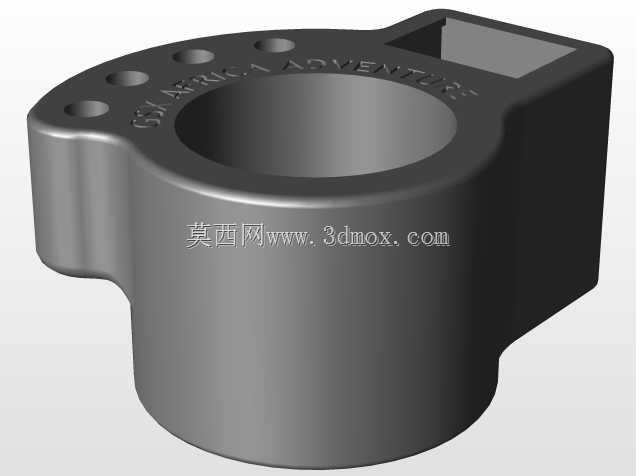

　　结构功能上，支架分成两个功能区域：下部是环抱式固定座，开口尺寸匹配车把前方仪表支架的圆管外径，两侧预留螺栓过孔，锁紧后靠摩擦力和端面定位抵消发动机传来的高频震动；上部是数码管显示模块的承载平面，平面倾角经过反复调整，让红色数码数字的显示面正对骑手正常骑行的视线俯角，不会被左侧速度表、右侧转速表的金属表圈遮挡。承载面四周做了低矮的围边，刚好卡住档位指示器的塑料外壳，围边内侧预留0.2毫米的装配间隙，方便模块装入，同时挡住侧面直射的阳光，避免数码管数字在强光下泛白看不清。

　　设计过程中最先校核的是震动工况：摩托车单缸或者直列四缸发动机怠速时的震动频率远高于汽车零部件，支架如果做成单薄的平板，数码管会跟着持续抖动，数字发虚无法读取。因此主体折弯处增加了加强翻边，固定座和承载平面之间用斜向筋板连接，在控制整体重量不超过几十克的前提下，把固有频率避开发动机常用转速的震动区间。外形尺寸方面，整体宽度严格控制在两个仪表内圈之间的空隙内，不会碰到速度表和转速表的镀铬外圈；高度方向低于仪表上沿，不会额外增加风阻，也不会在转向打死的时候碰到车把开关或者离合线束。

　　走线布局也在建模阶段同步考虑：支架侧面开出半封闭的走线槽，档位指示器的信号线可以顺着槽体向下，沿着原车仪表线束一起走到车架下方，和发动机转速信号、空挡开关线束对接，避免线束裸露在外面被转向拉扯、被雨水泥沙侵蚀。安装孔位全部做了沉台处理，螺栓锁紧后端面不突出支架表面，不会刮花数码管外壳，也不会在骑手俯身调整车把时剐蹭手部。

　　针对改装场景的适配性上，支架的固定孔做了小范围的腰形槽设计，即使不同年份同款车型的仪表支架存在少量焊接公差，也能通过腰形槽微调安装位置，保证显示模块始终居中。材料选型对应常规摩托车改装件的工艺，采用薄钢板激光切割后折弯成型，表面做黑色喷塑处理，和原车黑色仪表护罩的视觉风格统一，不会在两个经典机械仪表之间显得突兀。整个结构没有复杂的曲面特征，普通钣金加工即可完成制作，三维模型里完整保留了折弯系数、孔位公差和装配间隙，结构工程师拿到模型后可以直接展开下料，也可以根据自身车辆的仪表实际间距微调尺寸，完成个性化改装的适配验证。
