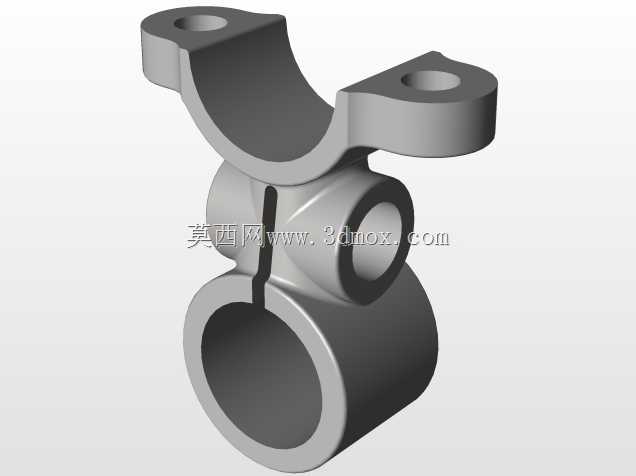

这套结构对应老式恩菲尔德机车前叉顶端的立管与车把安装总成,在整车转向系统里承担上下衔接的核心作用:下端对接前叉减震柱的顶端锁紧位,上端承托车把横管、控制拉线与相关操纵件,骑行过程中车手施加在车把上的转向力矩、路面经前轮传回的冲击载荷,都会先经由这一组立管、锁紧螺母、压块与紧固件完成传递与分散。

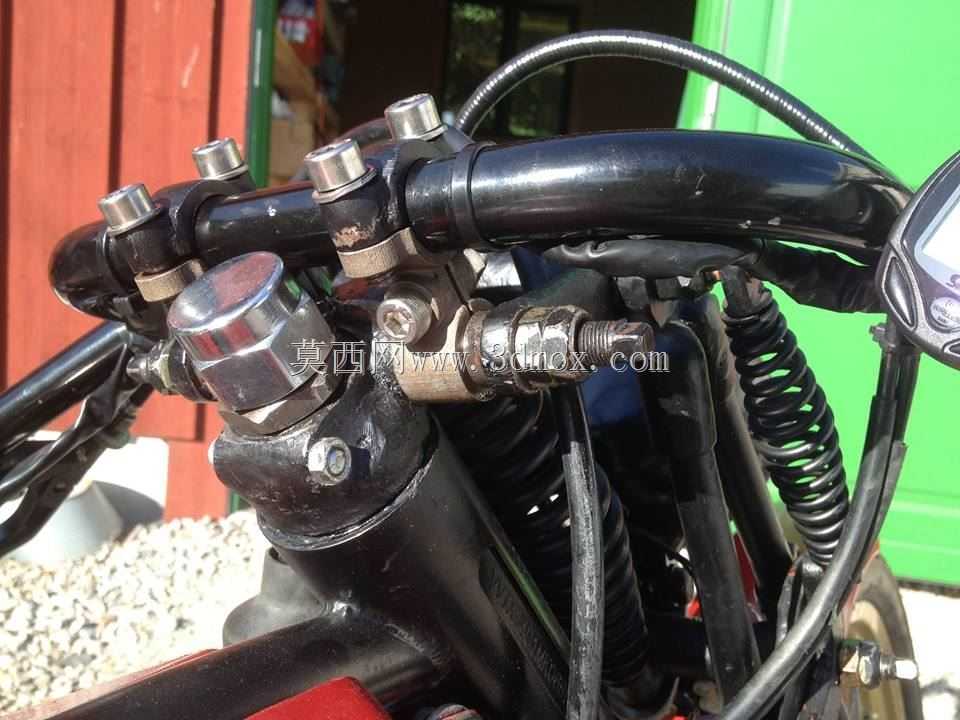

从实际装车场景来看,这类立管多用于复古巡航、老式改装机车的前叉上部装配,区别于现代一体式联板结构,它保留了早期机车外露紧固件、分体压块夹持的典型布局。车把横管采用上下对合的压块结构锁紧,每侧压块通过两枚螺栓预紧,装配时可以根据骑行姿态需求,小幅调整车把的周向转角,确定握把位置后再按对角顺序拧紧压块螺栓,避免单侧受力导致横管夹持面出现应力集中。立管本体中段预留了操纵开关、拉线支座的安装接口,油门拉线、离合拉线与制动线束可以沿立管侧部的固定位排布,走线走向顺着前叉减震柱外侧向下延伸,转向打满左右极限角度时,线束与拉线不会和前叉护板、车架立管发生剐蹭拉扯。
设计层面首先要保证的是同轴度要求:立管内孔与下方前叉柱的配合段采用间隙配合,既保证装配时可以顺利套入,又要控制径向旷量,避免高速行驶时车把出现异常抖动。顶端的大尺寸锁紧螺母采用外六角带滚花顶面的结构,既可以用扳手施加规定锁紧力矩,日常调试时也能辅助手动微调,螺母下方的止推面直接压合在前叉轴承上座,拧紧后会把转向柱的上下锥轴承预紧力调整到合适区间——预紧力过大,转向会出现卡滞、回正不畅;预紧力不足,轴承间隙过大,行驶中前轮的路面反馈会直接变成车把的旷动。

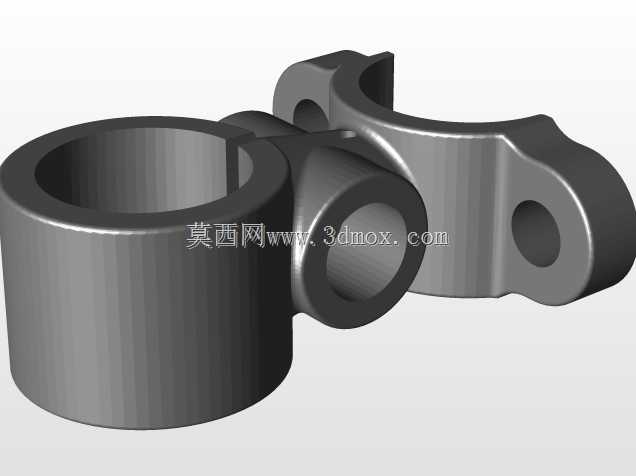

外形与安装边界方面,整套总成的径向轮廓完全集中在前叉双柱的中心区域,顶端锁紧螺母的外径大于立管本体,为扳手操作预留了足够的空间;两侧车把压块的安装孔位间距匹配标准复古车把的管径,压块内侧加工有与横管外径贴合的圆弧面,装配后接触面积占比超过七成,不会出现线接触压伤车把管壁的问题。立管侧部的附属安装支座采用焊接式布局,支座上的螺纹孔深度满足螺栓拧入后至少有五牙有效啮合,承受拉线拉力时不会出现滑牙。
在改装与维修场景中,这套结构的三维数模可以直接用于干涉检查:把前叉减震总成、车架头管、车把横管、操纵拉线全部装配到位后,模拟左右转向全行程,确认立管在极限转角下和油箱前部、仪表支架之间保留足够安全间隙;同时也能依据数模输出的尺寸,采用不锈钢棒料加工替换件,适配3D打印小批量定制的改装需求,加工时重点管控立管内孔的尺寸公差、两端面的平行度,以及压块圆弧面的表面粗糙度,保证装配后夹持稳固、转向动作顺滑无卡滞。
