垂钓用带钢丝铅坠配重块模具

　　这套三维结构围绕垂钓场景中铅坠配重件的成型需求展开，核心是一个规整的长方体模具体，用于浇铸带钢丝嵌件的铅字重量件，覆盖三种常用尺寸规格。从实际使用来看，铅坠是钓组里负责把钩饵快速送达目标水层、稳定钓线姿态的关键小配件，野钓、库钓、船钓等不同钓法对配重克重和挂接方式都有差异，带钢丝的结构能让铅坠与钓线连接更牢靠，避免抛投和中鱼时脱落。

　　建模时先把模腔布局作为重点。三种尺寸的铅坠型腔在模体内有序排布，型腔轮廓直接对应成品铅坠的外形，边缘留出拔模斜度，方便铅液凝固后顺利取件。钢丝嵌件的定位是这套模具的细节所在：每个型腔对应位置设计了细小的定位槽或穿丝孔，合模前把裁切好的钢丝段卡入定位，浇铸时铅液包裹钢丝端部，冷却后钢丝与铅体形成牢固的机械结合，不会出现转动或拔出。

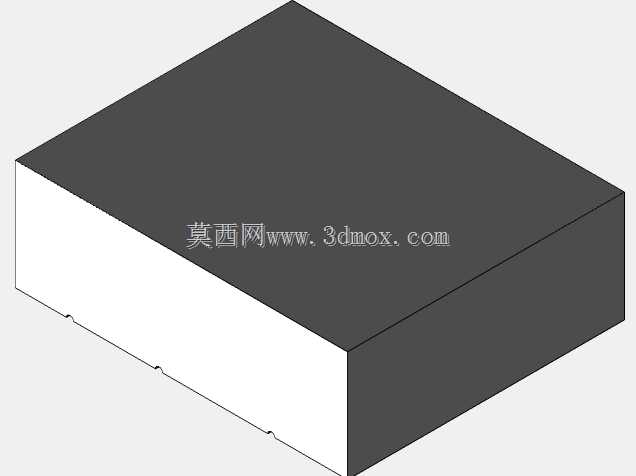

　　外形上模具采用整体方块式结构，上下模分模面取在铅坠最大轮廓处，保证开模时不拉伤成型面。模体长宽高按型腔数量和操作空间推算，边界规整，既可以平放于工作台面手工浇铸，也能适配简易的夹持定位。侧面和端面预留了合模导向与锁紧的安装位置，实际加工时可在此基础上加装定位销和卡扣，控制上下模的错位量。

　　从浇注工艺角度，铅合金熔点低、流动性好，模腔不需要复杂的抽芯机构，靠分模面和排气间隙就能让铅液充满。设计中在型腔末端和钢丝穿孔附近考虑了排气与溢料，避免铅件出现缺肉或气孔。浇口开设在分模面一侧，断面小而短，凝固后多余料柄容易掰除，后续只需简单修整即可使用。

　　三种尺寸的划分对应不同配重需求，小克重适合浅水、轻口鱼情，大克重适合远投、深水或走水环境。把多规格集中在同一副模具上，垂钓爱好者或小批量制作者一次浇铸就能获得全套配重，减少换模和预热次数。模体材料通常选用耐热且不易粘铅的钢材或铸铁，三维模型把各型腔、定位槽、分模面和安装基准都完整表达，加工时可直接据此下料、铣型腔、钻穿丝孔，再经打磨抛光提高成型面光洁度。

　　结构校核上，模体壁厚按铅液静压和反复热冲击取值，避免长期使用后变形；分模面保持平面度，合模后缝隙均匀，控制飞边厚度。钢丝定位槽的尺寸与所选钢丝直径匹配，既要能卡住嵌件，又不能让铅液大量泄漏。整体没有多余的复杂曲面，方块外形便于堆放和搬运，型腔分区清晰，浇铸、冷却、开模取件的操作路径顺畅。

　　对于从事结构建模和工装设计的人来说，这套模型的价值在于把一个看似简单的垂钓配件，拆解为模腔排布、嵌件定位、分模导向、浇口排气和安装边界等具体工程要素。三维状态下可以直观检查三种铅坠的排布间距是否够取件、钢丝穿孔是否与型腔对齐、分模时是否有倒扣，以及模体外形与工作台、夹具的干涉情况。在此基础上还能扩展更多克重型腔，或调整铅坠外形以适配不同钓组，形成一套实用的垂钓配重成型工装。
