双筒铰接式传感安装支座结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:620346
  • 双筒铰接式传感安装支座结构

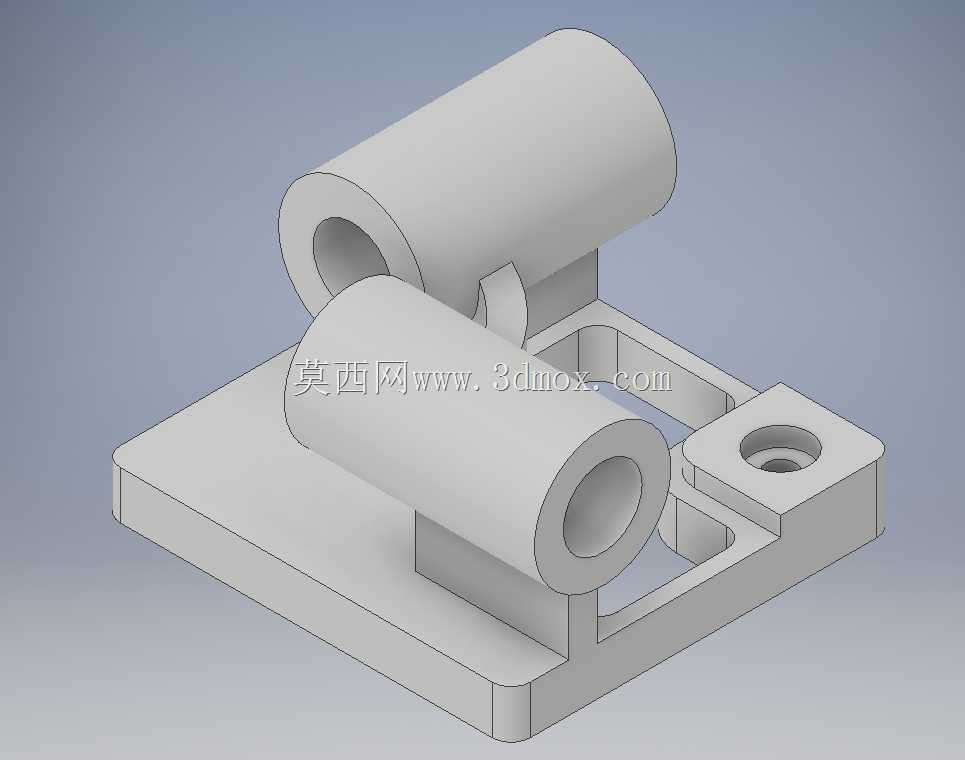

  这套双筒铰接式安装支座的结构设计,核心面向工业现场传感检测单元的刚性固定与角度微调需求,常见于自动化生产线的工件到位检测工位、物料输送线的位置反馈节点、小型工装夹具的姿态传感挂载场景。在实际产线布局中,这类支座往往需要同时承担两个正交方向传感元件的同轴定位任务,上方两个平行布置的空心筒段分别作为穿装固定轴与传感套筒的容纳腔,筒体内孔预留的同轴公差可保证穿入的检测元件轴线平行度控制在0.05mm以内,避免检测光路或感应面出现偏斜导致的信号误触发。底座部分采用一体化铣削成型的平板结构,底板边缘做了圆角过渡处理,既消除了装配过程中的锐边磕碰风险,也能在底板贴合安装面时增大接触面积,分散紧固件的预紧应力,

  避免长期受设备振动影响出现支座翘曲变形。底板右侧预留的带沉孔安装位,可直接穿入内六角锁紧螺栓,将整个支座固定在设备机架的铝型材台面或者焊接工装基板上,沉孔深度设计保证螺栓头部完全沉入板面以下,不会突出干涉上方筒段内穿装的元件运动行程。两个筒段与底板之间的连接立筋做了等厚加强处理,立筋两侧与筒体外圆、底板上表面的交接处均设置了R3的铸造圆角,在三维建模过程中这类圆角特征需要优先在草图阶段预留拔模斜度,若采用机加工工艺则可直接通过立铣刀走刀成型,避免应力集中在筋板交接位置,在设备长期启停产生的交变振动下出现焊缝开裂或者基体断裂的问题。底板中部开设的镂空槽并非减重设计的随意取舍,槽体的轮廓边界刚好避开了两个筒段下方的支撑投影区域,

  既可以减少整体零件的材料占用,也能在装配时作为走线通道,将传感元件的引出线缆从槽内穿过整理,避免线缆外露被运动部件剐蹭。从安装边界尺寸来看,底板的长宽比例约为3:2,厚度取筒体外径的1/6,这个比例在同类小型安装支座中属于兼顾刚性与紧凑性的常用取值,当支座安装在间距100mm的铝型材安装孔位上时,底板的外轮廓不会超出型材的侧边边界,不需要额外加装转接板即可直接对位锁附。两个空心筒段的中心距设置为筒体外径的1.2倍,保证两个筒体内穿装的元件外壁之间留有足够的调整间隙,不会出现元件互相碰撞的情况,筒段的轴向长度略大于自身外径,可保证穿入的轴类元件拥有足够的支撑跨距,减少悬臂端的晃动量。在结构设计思路上,这套支座没有采用拆分式的组装结构,

  而是将底板、支撑筋、双筒段整合为单一整体件,省去了多零件装配带来的累积公差,对于小批量试制场景来说,既可以采用整块铝料CNC铣削加工,也可以通过3D打印快速成型验证装配关系,后续量产时还可直接开模采用压铸工艺生产,大幅降低单件成本。在实际工位使用中,支座的双筒结构还可兼容铰接转轴的安装需求,将其中一个筒段作为铰接回转套,穿入销轴后连接摆动检测拨杆,另一个筒段安装位置传感器,当拨杆被经过的工件触碰绕销轴转动时,传感器即可实时捕捉拨杆的转角位置,输出工件到位的触发信号,这类结构在轻工包装流水线、小件分拣输送线上的应用十分广泛。建模过程中需要重点关注筒体内孔与底板安装面的平行度约束,两个筒段的同轴度公差需要在装配环境中关联校验,避免单独零件建模时出现轴线偏移,导致后续装配时销轴无法顺利穿入。底板上的安装孔位间距需要匹配通用工业铝型材的标准孔距,预留的沉孔尺寸要对应常用的M6、M8内六角螺栓规格,让支座无需额外改造即可适配多数常规自动化设备的安装基面。
