传感器方形安装法兰底座结构

　　该零件属于传感器安装系统中的方形法兰式底座，整体采用薄板状方形结构，中心设置大直径圆形沉台，四角布置贯通安装孔，主要用于在检测设备、自动化工位、仪器仪表支架或小型传感单元外部提供稳定的定位与连接界面。从实际使用场景看，这类底座常作为传感器外壳、检测探头、限位装置或小型执行元件与机架之间的过渡件，既承担机械固定作用，也通过中心圆形区域容纳、贴合或避让被测部件的圆柱端面。

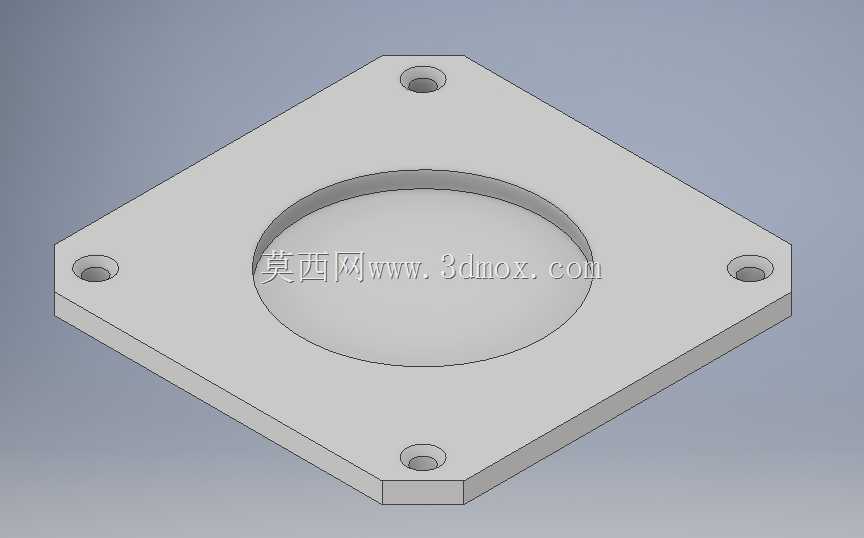

　　结构上，零件外形为近似菱形视角下的方形板件，板厚均匀，边缘平直，底面可作为主要安装基准面。中心圆形区域由外圈环形沉槽和内侧圆形平面组成，形成明显的台阶边界。该结构并非单纯装饰特征，而是为配合圆形传感器端部、衬套、压盖或密封件而设置：环形槽可限制配合件径向位移，内侧平面提供贴合支撑，台阶面则能够控制嵌入深度，避免装配后零件出现轴向窜动。若用于轻载检测工位，中心沉台还可起到定位窝的作用，使配套圆柱件在放入后快速对中，减少人工调整时间。

　　四角安装孔沿方形板对角线附近分布，孔位对称，适合采用螺栓、螺钉或铆钉将底座固定在型材架、焊接机架、设备面板或安装支板上。孔顶部设置90度倒角，这一细节在装配中具有明确工程意义：一方面可以去除孔口锐边，降低螺钉拧入时刮伤螺纹或卡滞的概率；另一方面能够引导螺钉头部或紧固件进入孔位，在自动化装配或视线受限的安装位置提高对位效率。倒角还能缓解孔口应力集中，对于经常拆装、受轻微振动的传感器安装位来说，可减少板件孔边产生微裂纹的风险。

　　设计思路上，该底座强调以最简单的板类轮廓实现定位、固定和避让三项功能。方形外轮廓便于在平面上摆放和划线，四个角点提供稳定支撑，相比圆形法兰，方形板在贴近设备边框或型材槽面时更容易确定方向；中心大圆特征则兼顾容纳与对中，使传感器或配套圆形零件能够直接落在指定区域。板件厚度需要根据承载情况选择，若仅固定接近开关、光电传感器外壳或轻量检测模块，较薄板厚即可满足刚度；若支撑部件存在侧向拉扯、频繁碰撞或悬臂载荷，则应适当增加板厚，或在背部增加加强筋、折弯边及焊接衬套。

　　安装边界方面，四角孔的中心距决定了底座与外部支架的互换范围，设计时应保证孔边到板外缘留有足够距离，避免螺钉压紧时造成边缘变形。中心沉槽直径、深度与板厚之间需要协调：槽深过大将削弱底板强度，槽深过小则无法有效限位；内圆平面应保持平整，以免传感器贴合后出现倾斜。若该件用于有防尘、防水要求的仪表部位，还可在环形槽内增加密封圈，利用台阶面压缩密封件，形成端面密封。

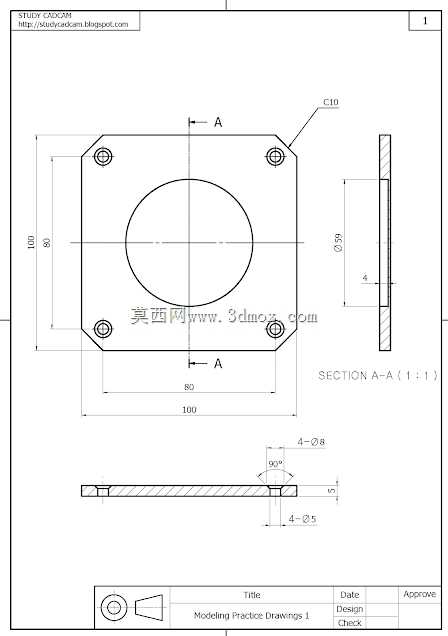

　　建模时可先绘制方形外轮廓并拉伸成板，再在中心创建圆形沉槽和内圆平面，最后完成四角通孔及孔口倒角。特征顺序应遵循先主体、后切除、再细节倒角的原则，保证孔位与中心圆具有明确同心和对称关系。工程图中需要重点标注板厚、中心圆直径、沉槽深度、安装孔孔径、孔位中心距、倒角角度以及底面平面度，这些尺寸直接影响传感器装配后的同轴度、固定可靠性和后期维护拆装空间。
