六槽外啮合槽轮间歇传动构件

　　这套槽轮构件属于典型外啮合马尔他间歇传动机构，核心从动件为六槽径向槽轮，配套主动拨盘上的圆柱销完成步进分度，在自动化生产线中应用十分广泛：多工位回转工作台、转盘式装配机、瓶装灌装旋盖设备、电影胶片抓片机构、刀库转位、轻工包装机的工位切换都依赖这类机构实现“转位—锁紧—停歇”的周期动作。槽轮的设计出发点，是把主动拨盘的连续匀速旋转，转换为从动转盘的单向间歇回转：拨盘圆柱销未进入径向槽时，槽轮外缘的内凹锁止弧被拨盘外凸锁止弧贴合抱持，槽轮被可靠定位，不能自由转动；当圆柱销切入径向直槽，锁止弧恰好松开，销子沿槽壁推动槽轮转过固定角度，本件为六槽结构，拨盘每转一周，槽轮完成一次步进，单次转位六十度，对应六个工位；销子退出直槽瞬间，

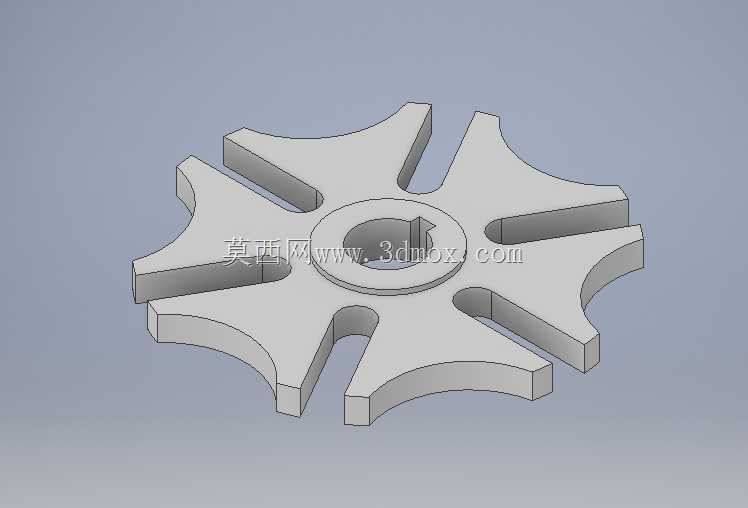

　　下一段锁止弧重新贴合，槽轮再次进入静止锁紧阶段，工位上的装配、检测、压装、灌装动作就在这段停歇角内完成。从结构几何看，槽轮整体为扁平盘状，中心开设带键槽的轴孔，用于和分度输出轴通过平键传递扭矩，轮毂区域相对盘面加厚，提升轴孔配合长度与承载刚度；六组径向直槽沿圆周均布，槽宽与拨盘圆柱销直径采用小间隙配合，保证销入槽时不卡死、传动侧隙可控；槽与槽之间的外轮廓做成外凸圆弧锁止面，和主动拨盘的锁止凸弧同半径匹配，锁止段两弧面贴合，限制槽轮周向窜动。槽轮端部六个凸爪的外侧做了让位凹弧，给拨盘回转留出运动空间，避免销轮在非驱动相位与槽轮外缘发生运动干涉。建模时先在草图中完成六等分径向阵列，确定中心轴孔、键槽、径向槽宽度、

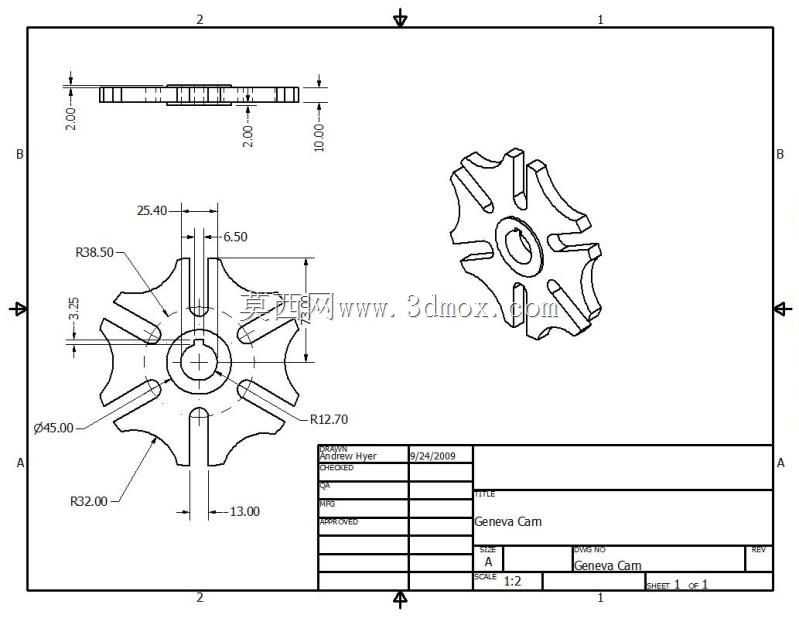

　　锁止弧半径和槽轮外圆的几何关系，再拉伸成等厚盘体，对轮毂处做局部加厚；直槽与外轮廓交接处保留清晰棱边，实际加工中这些入槽口位置可根据冲击情况增设小倒角或工艺圆角，降低销子切入瞬间的应力集中。尺寸边界方面，槽轮外径由分度数、中心距和拨销圆半径共同决定：六槽槽轮的槽间夹角为六十度，设计时需先锁定拨盘与槽轮的中心距，再按几何关系反推销轮回转半径和槽轮径向槽长度，保证拨销顺利进槽、出槽，且运动过程中不与槽底、槽侧壁顶撞；厚度方向主要受输出扭矩和安装空间约束，盘厚过大会增加转动惯量，不利于高速步进，过薄则锁止弧接触面和键槽承压不足。工程选型时，这类六槽外槽轮适合中等转速、工位数量固定、定位刚性要求较高的间歇回转场景；它的动程角固定，

　　转位时间与停歇时间比例由槽数决定，六槽机构相比四槽冲击更平缓、相比八槽单步转角更小，在六工位装配盘上工位排布紧凑。安装时要保证槽轮轴与拨盘轴平行、中心距准确，锁止弧在停歇阶段贴合均匀，拨销进入直槽时尽量接近槽口切线方向，以减小入水冲击；轴向需用轴肩或挡圈对槽轮限位，防止分度过程中轴向窜动影响锁止精度。配合面重点关注中心孔与轴的公差、键槽对称度以及六个槽的等分精度，等分误差会直接造成工位停位偏差。
