350吨级起重吊装双环保释连杆

　　在陆地油田修井作业、海洋平台模块吊装、重型结构件翻身转运这类高载荷工况里，单肢承重数百吨级的索具连接件从来不是随便焊个吊环就能应付的。这套两端带闭环吊耳的长杆保释件，核心作用是在吊点与吊点之间传递轴向拉力，把上方吊钩组的载荷平稳过渡到下方被吊工件的吊耳上，避免多根钢丝绳直接交叉弯折、夹角过大带来的额外分力，也能在多吊点抬吊时调整索具长度，让各吊点受力更均匀。

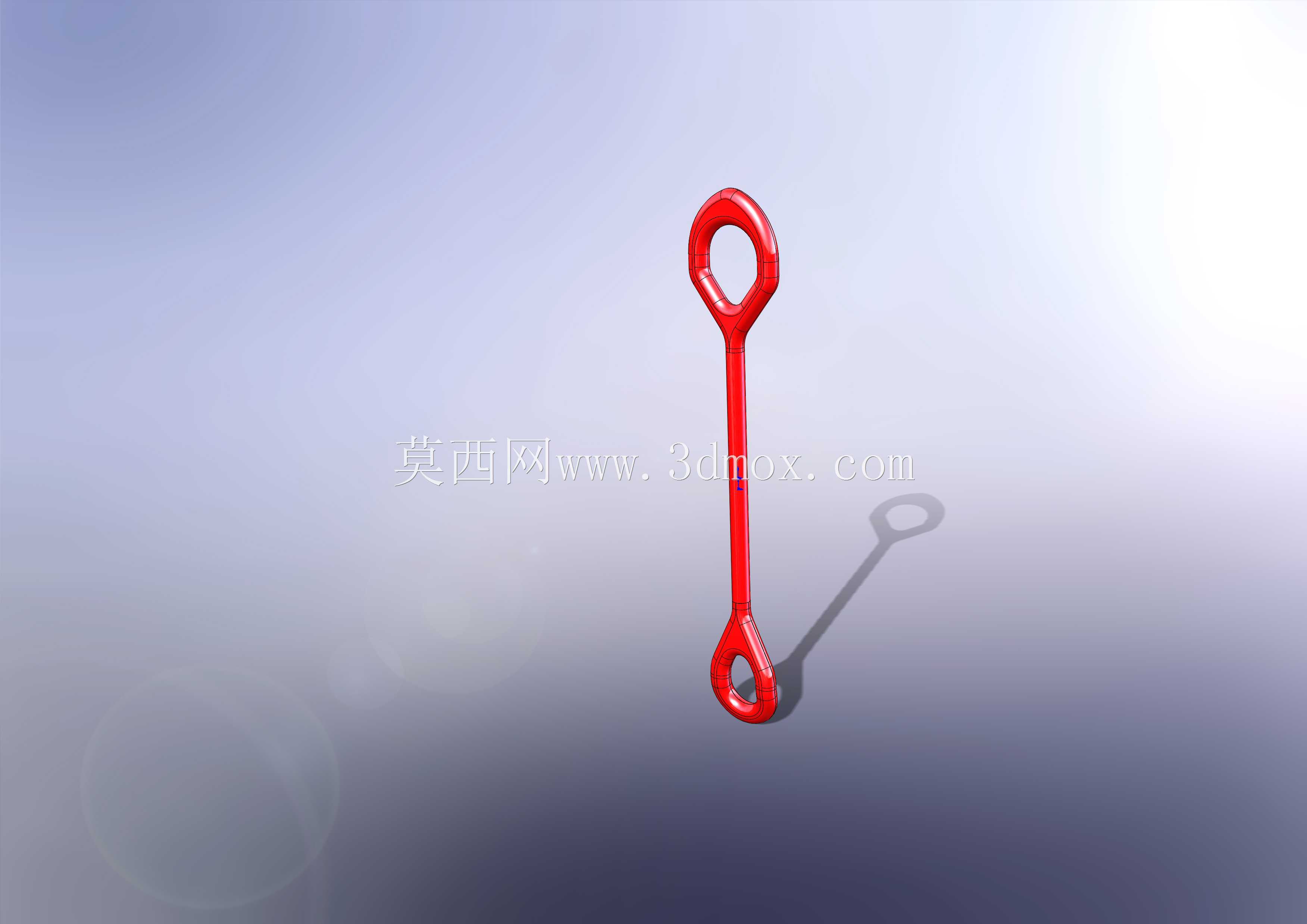

　　从结构形态上看，杆件整体沿长轴对称布置，两端是封闭的环形吊耳，中间为等截面直杆段，环体与杆身采用平滑过渡的变径圆弧衔接，没有突兀的直角台阶。这种造型首先考虑的是应力流走向：拉力从一端环孔沿环壁向杆身汇聚，再沿直杆轴线传到另一端环体，过渡圆角把原本容易在环根位置出现的应力峰值摊开，避免热处理和受载时在截面突变处萌生裂纹。环孔的内圆弧面要和卸扣销轴、吊钩圆弧面贴合，建模时环孔内径不能只按销轴直径留间隙，还要考虑销轴受载后轻微弯曲变形、现场带索具时快速穿装的操作余量，间隙过小会出现销轴卡滞、拆卸时砸不出来的问题，间隙过大则会让环孔局部出现点接触，挤压应力集中在一条线上，长期反复吊装后环孔容易被压出凹痕。

　　实际选型时，这类连杆的长度尺寸直接决定吊装边界。短杆适合两个吊点间距很近的场景，比如井架底座单片抬吊、重型阀组近距离翻身；长杆则用于拉开吊点间距，控制钢丝绳夹角——当吊装大型储罐封头、平台甲板片时，如果两根吊索夹角超过60度，吊索承受的拉力会远超工件自重分力，用加长保释杆把上下吊点的横向距离撑开，就能把索具夹角控制在安全区间内，既降低钢丝绳规格要求，也避免吊索横向挤压工件边缘。建模时杆身的外径、环体的截面直径都要和额定载荷匹配：350吨级工况下，杆身不能为了减重盲目缩小直径，长细比过大会导致起吊瞬间杆件出现侧向颤动，尤其是工件刚离地、载荷突然加载的瞬间，压杆稳定和拉杆刚性都要校核，即便杆件全程受拉，吊装起步的冲击、工件摆动带来的横向惯性力，也会让杆身承受附加弯矩，截面刚性不足时整根杆会出现可见弯曲。

　　两端环耳的朝向也有讲究，这套模型的两个环孔处于同一平面，适配平面内的两点吊装，索具受力都在同一个竖直平面里，不会给环体带来扭转力矩。如果现场需要三维空间多向受力，环耳通常会做成90度错位布置，让两个方向的销轴互不干涉，这一点在结构建模阶段就要结合吊装方案确认，一旦环耳方向做反，现场卸扣无法顺利穿入，整根杆件根本无法使用。

　　从制造落地角度看，这类承重索具件一般采用整体锻造后调质处理，不建议用圆钢弯环后焊接拼接，焊缝位置的冲击韧性远低于锻件本体，重载下一旦焊缝开裂会直接导致坠物事故。三维建模时要把环体与杆身的过渡曲面做连续光顺，后续有限元分析时才能在过渡区域生成高质量网格，准确算出应力集中系数；同时要标注清楚环孔的配合尺寸、杆身直线度公差，以及环孔中心距的长度公差——中心距误差过大会导致多根保释杆并联使用时受力不均，某一根杆提前超载。

　　现场使用中，这类杆件还要配合卸扣、钢丝绳套组成整套索具，安装时要确认环体端面和卸扣侧面留有足够间隙，起吊后杆件不能和工件棱角、吊臂结构发生干涉，工件翻转过程中杆身不能被挤压磕碰。长期使用后还要定期检查环孔磨损量、杆身是否有塑性变形、过渡圆弧处是否存在表面裂纹，这些检查基准在初始设计阶段就可以通过三维模型标注出关键检测截面，方便现场运维人员快速定位核查位置。
