微型步进电机精密三维结构设计

　　在桌面级精密传动装置的结构开发环节，小体积步进驱动元件的选型与结构校核往往是决定设备整机布局的核心环节，这款15BY45规格的微型步进电机，最初是面向小型自动化执行机构的驱动需求完成测绘建模的，在实际工程场景中，这类微小型步进电机的应用覆盖范围极广：常见的桌面式3D打印机的挤出送料机构、小型光学调焦平台的位移驱动、实验室微量注射泵的推杆进给、安防摄像头的云台角度调节、家用智能门锁的锁舌驱动、小型标签剥离机构的走纸牵引，甚至是桌面型雕刻机的微调进给轴，都能见到同规格微型步进电机的身影。这类应用场景普遍对驱动元件的占用空间有严苛限制，同时又要求驱动过程具备步进电机特有的开环定位特性，不需要额外加装位置反馈元件就能实现固定步距角的角位移输出，大幅简化下游设备的控制链路与结构布局。

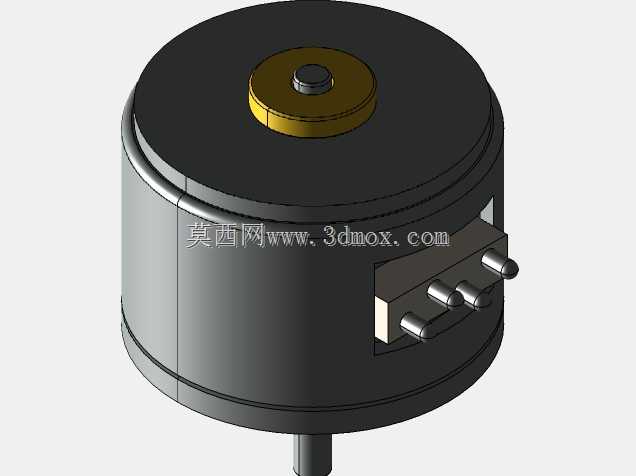

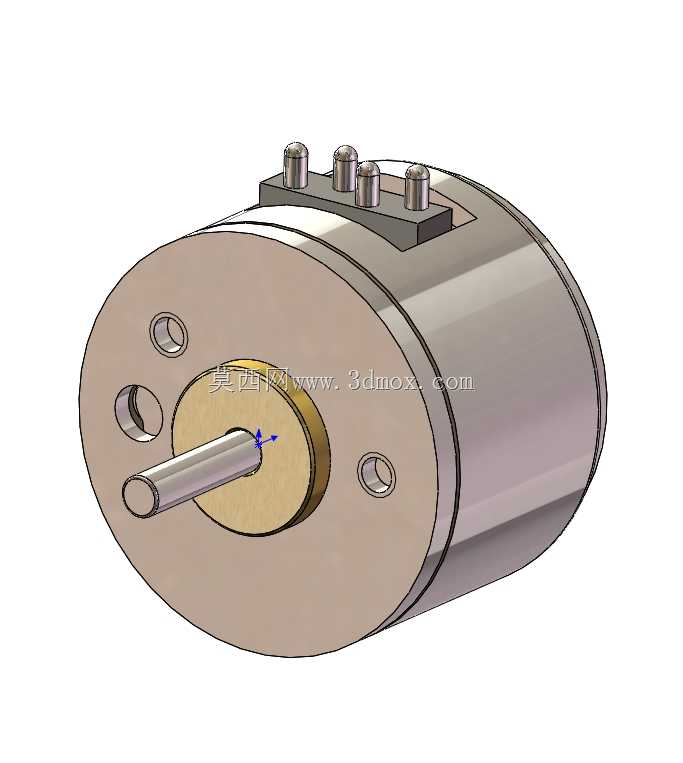

　　从结构设计的思路来看，这款微型步进电机的三维建模完全按照实物测绘的尺寸完成还原，整机采用圆柱式主体布局，外壳采用薄壁金属拉伸成型，圆柱段的外径控制在极小的尺寸区间，整机轴向长度也经过紧凑化压缩，能直接嵌入到空间局促的小型设备腔体内。前端输出轴采用单轴伸出布局，轴径与配合段长度按照标准微型电机的安装规范设计，轴端预留的平面卡位可以直接和同步带轮、小型齿轮、联轴器或者驱动拨叉完成周向固定，避免传动过程中出现打滑松脱。前端盖的安装面上预留了多个均布的安装通孔，孔位的节圆直径、通孔内径都和市面通用的15系列微型步进电机安装尺寸完全兼容，设计人员在做设备布局时，不需要额外修改安装位的孔位坐标，就能直接替换同规格的市面在售产品，大幅降低设备的改型成本。电机顶部的接线端子采用凸起式座体布局，四个接线柱对应步进电机两相绕组的四个接线端，端子座和电机外壳之间做了定位凸台限位，接线柱的外露高度经过校核，既方便操作人员完成导线压接或者端子插接，又不会因为端子凸起过高额外占用整机的顶部空间，在多台电机并排密集安装的场景下，相邻电机的接线端子不会出现干涉碰撞。

　　从安装边界的维度梳理，这款电机的圆柱主体外圆没有额外突出的散热筋或者安装凸耳，整机最大外轮廓就是圆柱外壳的外径，在做设备腔体开孔时，只需要开出略大于电机外径的避让孔，就能将电机从腔体外侧直接嵌入固定，前端盖的安装面贴合设备的安装基板之后，用微型螺丝穿过前端盖的预留通孔就能完成整机锁紧，不需要额外设计复杂的电机夹持支架。输出轴的伸出长度经过严格控制，当电机和负载端对接时，轴端的伸出余量不会和负载侧的结构发生磕碰，轴的同轴度公差按照微型驱动电机的常规精度设定，搭配小型滚珠轴承支撑输出轴，运转过程中轴端的径向跳动量控制在极小范围，即使驱动高精度的微量进给机构，也不会因为轴系窜动影响进给精度。

　　从功能特性的角度分析，这类永磁式微型步进电机的步距角通常设定为小角度规格，每收到一个驱动脉冲，输出轴就转动固定的角度，控制端可以通过发送脉冲的数量精准控制转轴的转动圈数，进而带动负载实现直线位移或者角度调整，低速运转时输出扭矩平稳，不会出现普通直流电机低速爬行的问题，非常适合短行程、频繁启停的定位工况。电机的绕组参数和外形尺寸匹配，在额定供电区间内运转时，外壳的温升控制在合理范围，不需要额外加装散热风扇，依靠金属外壳的自然散热就能满足长时间连续运转的需求，这也是小型设备选用这类电机的核心优势——不需要配套散热组件，进一步压缩整机的体积与物料成本。在三维建模过程中，电机内部的定子绕组、转子磁钢、轴承卡位、端盖扣合结构都按照实物的装配关系完成了还原，设计人员既可以直接将该模型导入到设备总装体中做干涉检查，验证电机和周边结构、走线空间、安装工具的操作间隙是否合理，也可以参考该模型的安装尺寸，调整自家设备的电机安装位布局，避免在样机加工阶段才发现孔位不匹配、空间干涉之类的问题。针对需要做传动仿真的场景，该模型的输出轴配合尺寸、整机重量分布都按照实物参数设定，可以直接导入运动仿真模块，模拟电机带动负载运转过程中的扭矩传递、位置精度变化，为后续的驱动选型、传动比匹配提供可靠的三维数据支撑。
