微型步进电机带3D打印安装支架结构

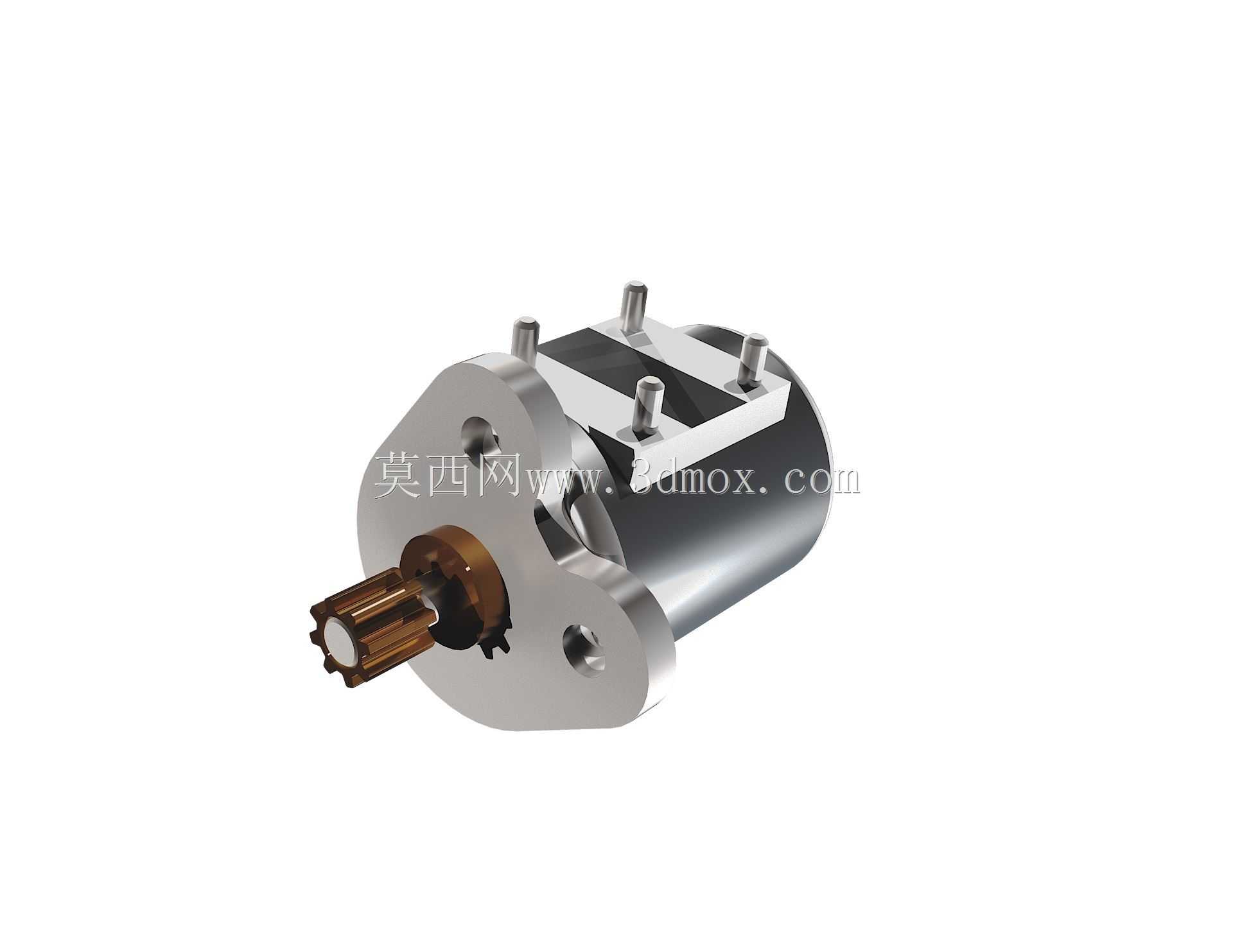

　　这套微型步进电机结构的建模切入点，并不是单纯还原一个圆柱形电机本体，而是把实际采购件、前端输出齿轮、安装法兰以及配套3D打印支架放在同一装配关系里处理。现场使用这类小电机时，最容易被忽略的是端部固定空间和输出轴负载边界：电机直径较小，机身长度有限，如果只按二维样本尺寸布置，往往会在支架壁厚、螺钉避让、线束走向和齿轮啮合位置上出现干涉。模型中将前端金属安装面、两个定位孔、顶部压装固定件和输出端小齿轮都做了实体表达，便于在小型自动化机构、教学实验装置、精密调节平台或轻载推送机构中直接校核空间。

　　从功能上看，微型步进电机适合低速、小扭矩、需要角位移控制的场合。它不像普通直流电机那样只提供连续旋转，而是通过脉冲信号实现分步转动，因此在阀门微调、镜头调焦、小型滑台进给、玩具机构、演示样机和3D打印周边机构里比较常见。该模型前端带有齿轮输出结构，说明实际传动链并非直接把负载装在电机轴上，而是通过小齿轮把运动传递给相邻齿轮、齿条或其它减速构件。建模时保留齿轮外形和轴端配合关系，可以帮助设计者判断齿顶圆与周边壳体的安全间隙，也能检查支架在电机受径向力时是否会产生过大的悬臂变形。

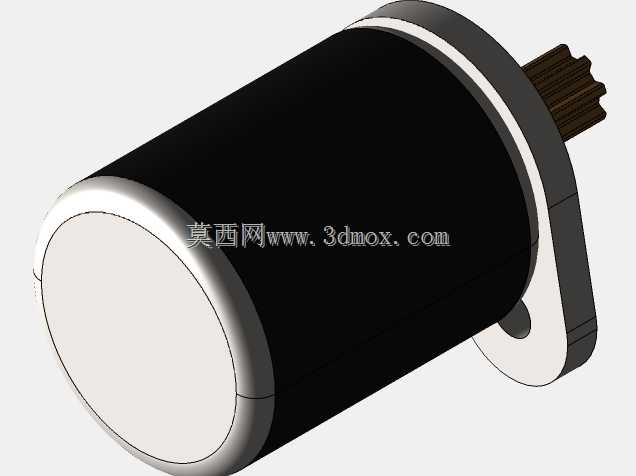

　　结构设计上，电机主体采用圆筒形外壳，前端为异形金属端盖。端盖并非完整圆盘，而是根据安装孔位和输出轴中心距形成非对称轮廓，这种形态在紧凑设备里很常见：一方面减少材料占用，另一方面让固定孔尽量靠近受力区域。顶部几个凸起件对应电机本体的装配或固定结构，建模时不能简单省略，因为它们会影响上盖、压板和走线槽的布置。前端齿轮与轴之间采用同轴配合，齿轮齿形在外观层面进行了表达；若后续要做真实啮合分析，还需要根据实测模数、齿数和压力角补充渐开线齿廓，但在机构布局、外壳干涉检查和装配演示阶段，当前外形已经能够满足大部分结构评审需要。

　　配套支架的设计思路围绕3D打印工艺展开。打印件通常采用PLA、PETG或ABS等材料，受层间结合力和各向异性影响，支架不能照搬金属冲压件的薄壁形态。布置螺钉柱时，应让受力方向尽量沿打印层堆叠方向或通过加强肋分散载荷，避免电机输出端齿轮受力后把安装孔拉裂。模型中支架与电机端盖的接触面需要保持足够贴合面积，孔位周围应增加局部加厚；若设备存在振动，还可以在电机与支架之间加入薄橡胶垫，但要重新核算轴中心高变化。对于轻载定位机构，支架壁厚可按打印精度和螺钉规格取适中值；对于频繁正反转或齿轮有径向预紧的场景，则应缩短电机轴到支撑面的悬臂距离，让端盖承担主要定位作用。

　　外形尺寸与安装边界方面，这类微型电机的核心约束是机身外径、前端法兰轮廓、输出轴轴线高度、安装孔间距以及齿轮外径。三维布局时，先锁定输出轴中心线，再反向安排电机筒体和支架固定点，比先放电机外壳再凑传动位置更稳妥。前端齿轮旋转区域必须预留完整包络空间，尤其在齿轮与齿条啮合时，齿条移动方向、齿轮齿顶圆和支架边缘之间不能只留理论零间隙。顶部固定件高度也需要纳入边界，若设备外壳距离电机较近，应在外壳内侧做出凸台避让或开设维修窗口。接线端一侧则要保留线束弯折半径，避免样机装配后导线被端盖压住。

　　在实际选型和结构复核中，还应把电机保持转矩、启动频率、负载惯量和传动效率结合起来判断。步进电机在低速段有较好的定位能力，但当齿轮传动阻力偏大、支架同轴度差或负载偏心时，容易出现失步和发热。模型把电机、齿轮、安装面和支架作为整体呈现，能够让结构工程师在设计早期就发现轴向定位不足、螺钉头干涉、打印件受力薄弱以及齿轮包络空间不够等问题。对于教学样机和小型自动化装置而言，这种按真实装配关系建立的模型，比孤立电机外观件更有工程参考价值。
