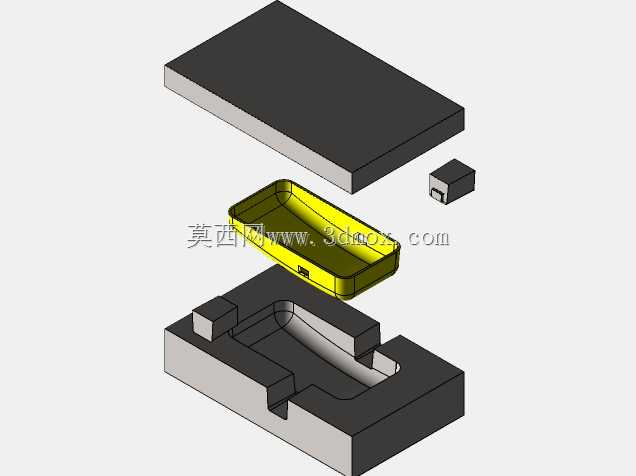

牵引镜注塑成型型芯型腔嵌件结构

　　在车载光学零部件的注塑生产环节，牵引镜作为外饰功能件，其成型精度直接影响镜面反射角度、装配贴合度以及长期使用的耐候表现，这类带侧凹特征的薄壁光学件，常规的整体式模具结构无法完成顺利脱模，必须采用分体式嵌件结构来实现侧位特征的成型与脱出。这套嵌件结构拆分了成型区域的功能模块，将主型腔、主型芯以及侧位成型芯子做独立模块化设计，每个嵌件单独完成精加工后再装入模架对应模腔，既降低了整体模具的加工难度，也方便后续量产过程中局部磨损后的快速更换，减少停机维护的时间成本。

　　从实际成型逻辑来看，牵引镜的壳体为薄壁框型结构，侧壁带有用于装配卡扣的侧凹特征，对应侧位的小型芯嵌件专门负责该卡扣位的成型，开模过程中侧芯先完成侧向抽芯动作，避免硬顶出造成塑件侧壁拉伤、卡扣断裂的问题。主型腔嵌件负责成型牵引镜的外表面，也就是镜面安装基准面，该区域的表面粗糙度直接决定后续镜面粘贴的平整度，因此嵌件成型面做了高精度的平面磨削处理，预留了均匀的抛光余量，避免注塑过程中出现应力痕、缩印影响外观面质量。主型芯嵌件负责成型壳体内侧的筋位与安装柱，筋位的拔模角度经过反复校核，既保证脱模时不出现粘模，也不会因为拔模斜度过大造成塑件壁厚不均，对应安装柱的位置做了适当的排气槽设计，避免注塑填充时柱位出现困气烧焦、缺胶的问题。

　　安装边界方面，所有嵌件与模架的配合采用H7/m6的过渡配合，嵌件底部设置了定位销孔，装入模架后通过销钉做周向定位，避免注塑过程中受高压熔料冲击出现偏移，造成塑件壁厚差超差。嵌件的冷却水路做了独立回路设计，主型芯与主型腔的水路距离成型面的距离控制在12-15mm区间，保证成型过程中模温均匀，减少塑件的翘曲变形，侧芯因为体积较小，采用铍铜镶件做导热辅助，避免局部温度过高造成冷却不均，导致卡扣位出现变形影响装配尺寸。

　　在实际量产场景中，这类分体嵌件结构适配160吨规格的卧式注塑机，模架采用标准龙记模架，嵌件材料选用预硬S136钢材，经过淬火处理后硬度达到HRC48-52，满足长期量产的耐磨需求，针对牵引镜的PC+ABS原料特性，嵌件的进料口开设在主型腔的边缘位置，采用侧浇口进料，填充过程中熔料顺着壳体侧壁流动，避免直接冲击镜面成型面造成流痕，浇口残留位置设计在非外观面，后续去除浇口后不会影响产品外观。

　　结构设计过程中，还重点考虑了嵌件的加工工艺性，所有成型拐角处都做了R0.5以上的圆角过渡，避免热处理过程中出现应力开裂，同时减少注塑过程中应力集中造成的嵌件疲劳损伤。顶出位置对应布置在主型芯的筋位与安装柱下方，顶杆与嵌件的配合间隙控制在0.02mm以内，既保证顶出过程顺畅，也不会出现飞边毛刺影响塑件内侧的装配精度。侧芯的抽芯行程经过精确计算，预留了2mm的安全余量，保证抽芯完成后塑件可以顺利顶出，不会出现侧位特征刮蹭的问题，抽芯机构采用斜导柱驱动，结构简单可靠，适合大批量连续生产的工况。
