传感器配套安装固定铰接支架结构

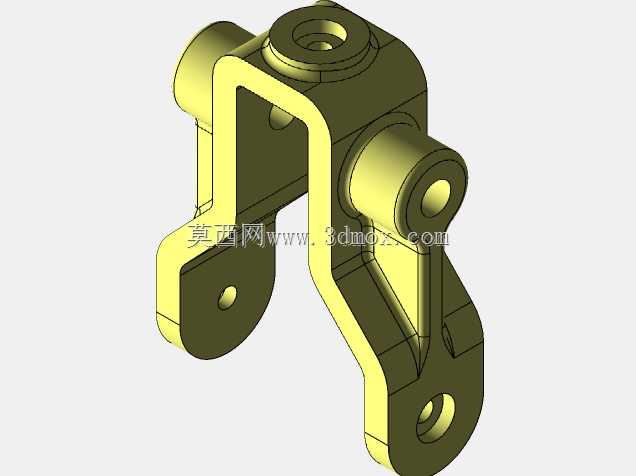

　　在工业传感检测类设备的装配体系中，这类铰接式固定支架是承担传感器定位、姿态调整与载荷缓冲的核心连接件，常见于自动化产线的位移检测工位、工程机械的姿态传感点位、工业机器人末端执行器的传感模组安装场景，区别于刚性固定式支座，这类带铰接结构的支架能够适配安装面存在小幅角度偏差的装配工况，同时可缓冲设备运行过程中传递到传感器本体的振动载荷，避免精密传感元件因长期受刚性冲击出现测量精度漂移甚至结构损坏的问题。从结构功能层面拆解，该支架采用一体化弯折成型的主体框架，主体弯折段做了等厚度的加强过渡，避免直角弯折处出现应力集中断裂的风险，支架上分布的三处同轴度要求较高的铰接孔，分别对应三个不同的连接点位：

　　上方的沉头孔用于与传感器本体的安装基准面贴合锁紧，沉头结构可保证锁紧螺栓头部不突出安装面，避免与周边运动部件发生干涉；左侧伸出的带孔耳片用于与设备固定基座铰接，作为整个支架的旋转支撑基点，孔内可配套铜套或者自润滑轴承，降低长期摆动过程中的磨损量；右侧的两组同轴孔位用于连接姿态调整连杆或者锁紧定位件，当传感器调整到目标检测角度后，可通过该点位的锁紧件完成支架的角度固定，保证检测位置的长期稳定性。设计这类支架时，首先要匹配所适配传感器的安装孔距基准，上方安装位的孔中心距必须与传感器底座的安装孔位公差控制在±0.05mm以内，避免装配时出现强行锁附导致传感器底座受挤压变形的问题；其次要核算支架的受力边界，

　　当传感器搭载在存在往复振动的设备点位时，支架主体的截面厚度需要满足振动工况下的刚度要求，避免支架自身谐振频率与设备振动频率重合引发共振，通常这类支架的主体壁厚会根据搭载传感器的重量做匹配，搭载重量在500g以内的传感元件时，3-4mm的壁厚即可满足常规工业工况的刚度需求，若应用在重型工程机械的传感点位，则需要将壁厚提升至6mm以上，同时在弯折处增加加强筋结构提升整体抗扭性能。安装边界层面，该支架的旋转摆动范围由左侧铰接基点与右侧连接点位的相对位置决定，当右侧连杆孔位做圆弧槽设计时，支架可实现±15°范围内的角度调整，能够覆盖大部分传感器的检测角度调整需求，装配时需要注意支架与周边运动部件的最小安全间隙，通常要预留至少3mm的间隙量，

　　避免设备运行过程中支架摆动时与周边结构发生剐蹭；铰接孔的配合公差选择H7/g6的间隙配合，既可以保证铰接转动的顺畅性，又不会因间隙过大导致传感器检测时出现姿态晃动，影响测量数据的准确性。在实际产线应用中，这类支架常替代传统的刚性安装板，解决了传统刚性安装无法适配安装面角度偏差、无法缓冲振动的痛点，比如在自动化输送线的物料到位检测工位，输送线运行时的持续振动会通过安装板直接传递到光电传感器本体，长期运行后容易出现传感器内部透镜松动、检测距离偏移的问题，改用这类铰接支架后，支架铰接点位的微小间隙可过滤大部分高频振动，同时可根据物料的实际通过位置灵活调整传感器的检测角度，无需重新加工安装孔位，大幅降低了产线调试的工作量。在工程机械的液压油缸行程检测场景中，这类支架还可配套角位移传感器使用，支架的铰接点与油缸的铰接点同轴布置，支架随油缸活塞杆的伸缩同步摆动，角位移传感器通过检测支架的摆动角度即可换算出油缸的实时伸出长度，相比外置的拉线式位移传感器，这种安装方式的防护性能更好，能够适应户外多粉尘、多泥水的恶劣工况，支架表面做镀锌或者喷塑处理后，可满足盐雾测试48小时以上的防腐要求，适配户外露天作业的设备使用需求。
