内六角扳手收纳式组套结构设计

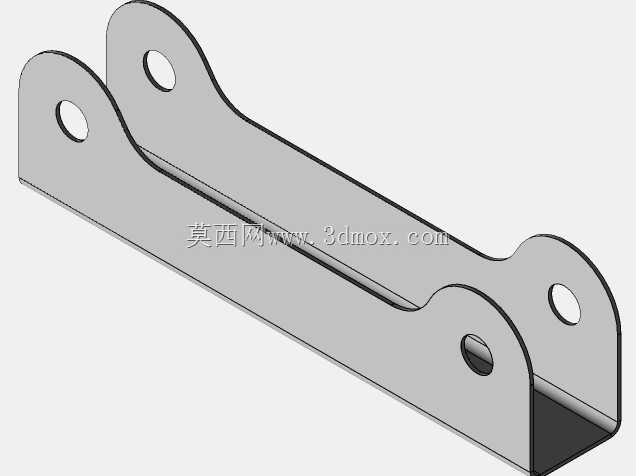

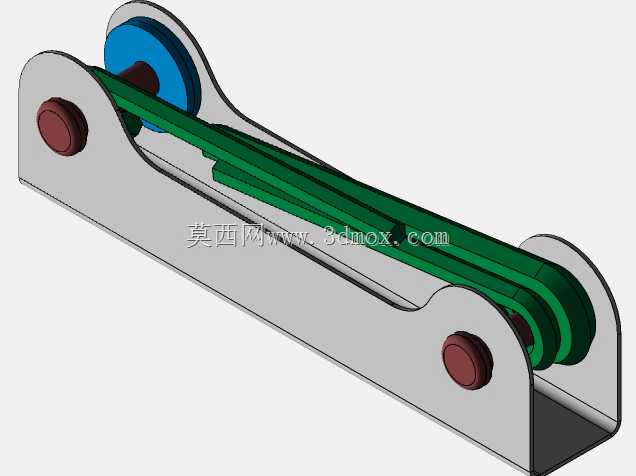

　　这套内六角扳手组套的结构设计，核心围绕机加工车间、设备运维现场的实际使用痛点展开，日常设备装配、模具调试、工装夹具维护场景里，零散的内六角扳手极易丢失，不同规格混放时找对应尺寸往往要耗费数分钟，这套带收纳支架的组套结构，刚好解决了现场工具管理的实际问题。从功能特性来看，支架采用双侧立板支撑结构，通过两端的销轴实现整组扳手的翻转收纳，不用时所有扳手可完全收进支架的U型槽内，避免外露的扳手杆磕碰操作人员或者刮伤工件表面，使用时只需将对应规格的扳手翻出即可，无需从整套工具里逐个翻找，拿取效率比散装扳手提升不少。设计过程中优先考虑了操作的人机工程性，支架底部做了平面贴合处理，可直接放置在工作台面，也可通过支架两端的安装孔固定在工具墙、

　　工位侧挂板上，适配不同工位的工具存放需求，销轴位置的阻尼设计经过反复调整，既保证扳手翻转时不会自行滑落，又能在翻出到工作角度时保持定位，不用操作人员全程手扶扳手。尺寸边界方面，整组支架的长度适配常用规格内六角扳手的杆长，收纳状态下整体外轮廓无突出尖锐结构，立板边缘做了R2圆角处理，避免取放时划伤手部，每个扳手的卡位槽对应不同规格的扳手杆径，卡位间隙控制在0.2mm以内，既保证扳手能顺畅卡入取出，又不会出现晃动脱落的情况。实际应用中，这类组套结构不仅适用于生产车间的固定工位，也可适配外出设备检修的工具包携带需求，收纳状态下整体结构紧凑，不会和包内其他工具发生缠绕磕碰。结构设计上没有采用复杂的卡扣或者锁止结构，

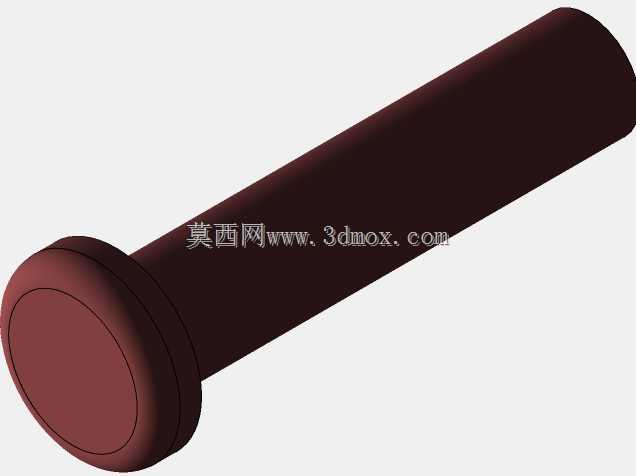

　　所有部件均为常见的机加工件，支架立板可采用普通冷轧钢板冲压成型，表面做喷塑处理提升耐磨防锈性能，销轴采用标准圆柱销配合铜套，长期翻转使用也不会出现过度磨损松旷的问题。针对不同使用场景，这套结构还预留了扩展空间，可在支架侧面增加规格标识刻印位，也可根据需求增加公制、英制规格的卡位，覆盖更多紧固件拆装需求，扳手翻转的角度经过校核，翻出后扳手的工作段完全伸出支架外侧，操作时支架不会干涉扳手的转动行程，哪怕是沉头孔内的内六角螺丝，也能顺畅操作不会出现卡滞。和市面上常见的塑料折叠式内六角组套相比，这种金属支架的结构抗摔抗变形能力更强，在车间油污、金属切屑较多的环境下，切屑不会卡在复杂的塑料缝隙里，清理时只需用高压气枪吹扫即可，维护成本更低，长期使用的可靠性更高。
