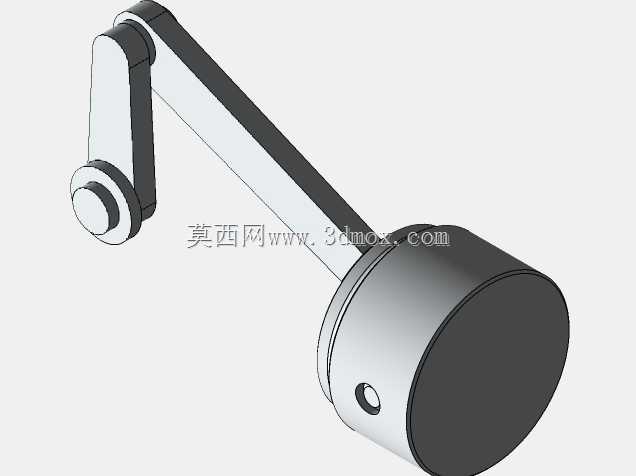

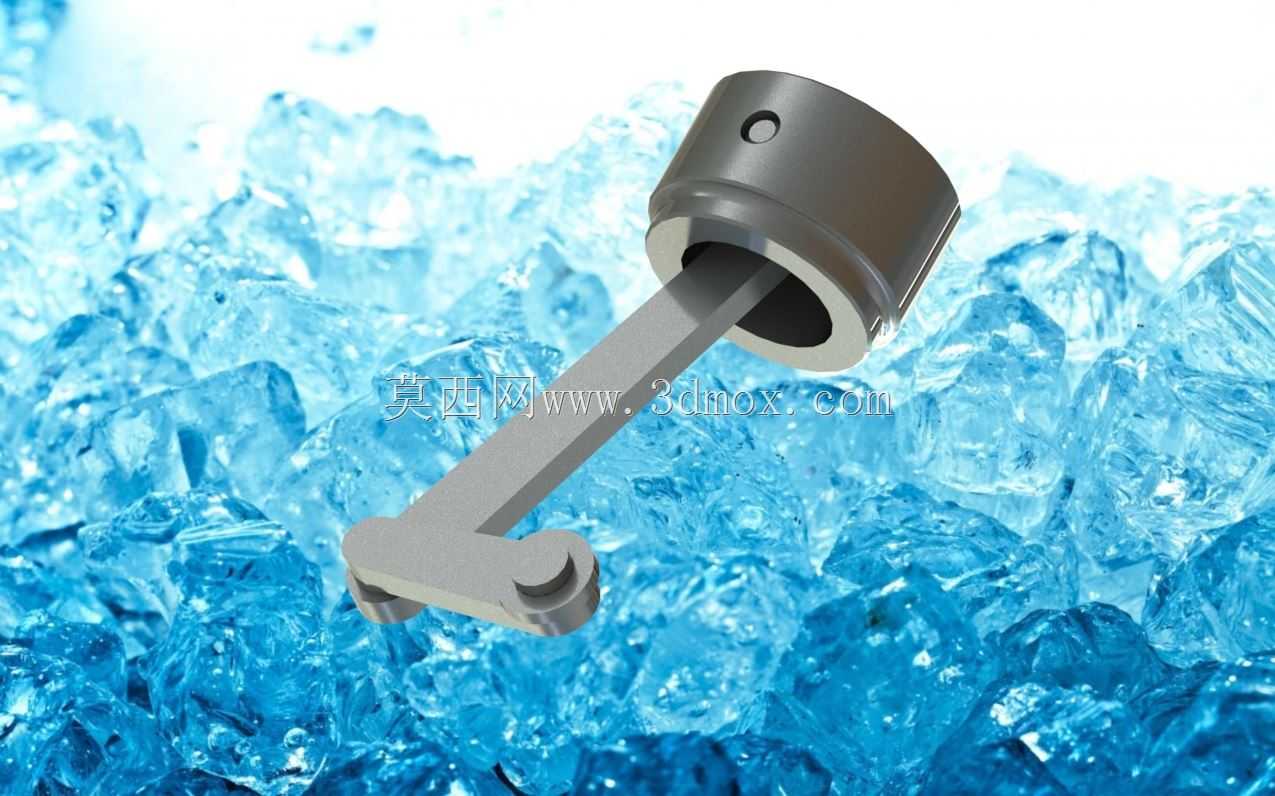

带运动仿真分析的曲柄滑块传动结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:620471
  • 带运动仿真分析的曲柄滑块传动结构
  • 带运动仿真分析的曲柄滑块传动结构

  在各类自动化产线、轻工输送设备、小型冲压执行端以及教学实验台架的传动环节中,曲柄滑块结构是把旋转运动转化为直线往复运动的核心执行单元,其运行稳定性直接决定整套设备的动作精度与使用寿命。这套曲柄滑块结构在设计阶段就同步完成了运动学仿真验证,从根源上规避了传统设计中容易出现的死点卡滞、行程超差、运动惯性冲击等常见问题。从结构组成来看,整套机构包含偏心曲柄段、连接连杆、直线滑动套三个核心部分,滑动套采用圆柱通孔式设计,可直接适配市面常见的光轴导轨作为滑动导向基准,安装时不需要额外加工复杂的导向槽,仅需保证导向光轴的直线度公差在每米0.1mm以内,即可满足整套机构的运行精度要求。曲柄端的安装孔采用标准销轴配合公差设计,可直接与驱动电机的输出轴、或者减速箱的输出端通过平键连接,不需要额外定制连接法兰,能大幅缩短现场装配的调整周期。

  设计过程中,工程师首先根据目标直线行程反推曲柄的偏心距,将连杆长度与曲柄偏心距的比值控制在合理区间,避免传动角过小导致的横向分力过大,减少滑动套与导向轴之间的偏磨损耗。运动仿真环节重点验证了不同转速下的滑块加速度变化曲线,针对行程端点的惯性冲击问题,通过优化曲柄与连杆的铰接点位置,把端点处的速度突变值控制在合理范围内,不需要额外加装液压缓冲器就能满足中低速工况下的平稳运行要求。从安装边界来看,整套机构的横向安装尺寸可根据实际设备的内部空间调整连杆长度,当需要更长的往复行程时,仅需等比例放大曲柄偏心距与连杆长度,保持两者的传动角比值不变,即可直接复用整套结构的运动参数,不需要重新做完整的仿真验算。滑动端的圆柱套外径可根据负载大小调整壁厚,当用于冲压、裁切等大负载工况时,可在套内加装自润滑铜套,将滑动摩擦系数降低至0.1以下,延长维护周期。

  在实际应用场景中,这套结构可直接用于小型冲床的冲压执行端、包装设备的推料机构、纺织机械的往复排线单元、以及教学实验平台的运动学演示教具。不同于市面上常见的简化版曲柄滑块模型,这套结构在铰接位置都预留了标准润滑脂注油孔,日常维护时不需要拆解结构,即可通过注油孔完成铰接点的润滑保养。曲柄端的配重块经过动平衡校准,在每分钟60-120转的常规运行转速下,不会产生明显的径向振动,可直接安装在铝型材框架或者薄板焊接机架上,不需要额外做加强筋处理。针对不同的安装空间限制,滑动套的安装法兰可根据需求改成侧面安装或者端面安装形式,法兰上的安装孔位采用等距分布设计,可兼容不同规格的安装板固定需求。在做结构适配时,工程师可直接提取模型中的运动副参数,导入到整机的数字化样机中做联动仿真,不需要重新定义铰接约束与运动驱动,能大幅缩短整机的设计研发周期。整套结构的所有棱角位置都做了R2以上的倒角处理,避免装配过程中出现锐边划伤的安全隐患,同时也能减少热处理过程中的应力集中问题,提升核心零件的结构强度。
