正齿轮啮合传动结构三维设计

　　这套齿轮啮合结构的设计，核心围绕定传动比工况下的动力传递需求展开，在中小载荷的传动场景中，这类正齿轮啮合结构是应用最广泛的机械传动形式之一，常见于轻工设备的动力传输单元、小型自动化生产线的进给机构、仪器仪表的示数传动链路，甚至部分民用机电产品的减速模块中，都能看到这类结构的实际应用。从实际功能来看，这套啮合结构通过轮齿的连续啮合，能够将输入轴的旋转运动稳定传递至输出轴，过程中可根据两轮的齿数匹配实现固定比例的转速调整，同时传递额定范围内的扭矩，相比带传动、链传动，正齿轮啮合的瞬时传动比误差极小，传动精度更高，适合对转速同步性有明确要求的传动场景。设计过程中首先要敲定的是啮合侧隙的预留量，侧隙过小会导致轮齿啮合卡滞，

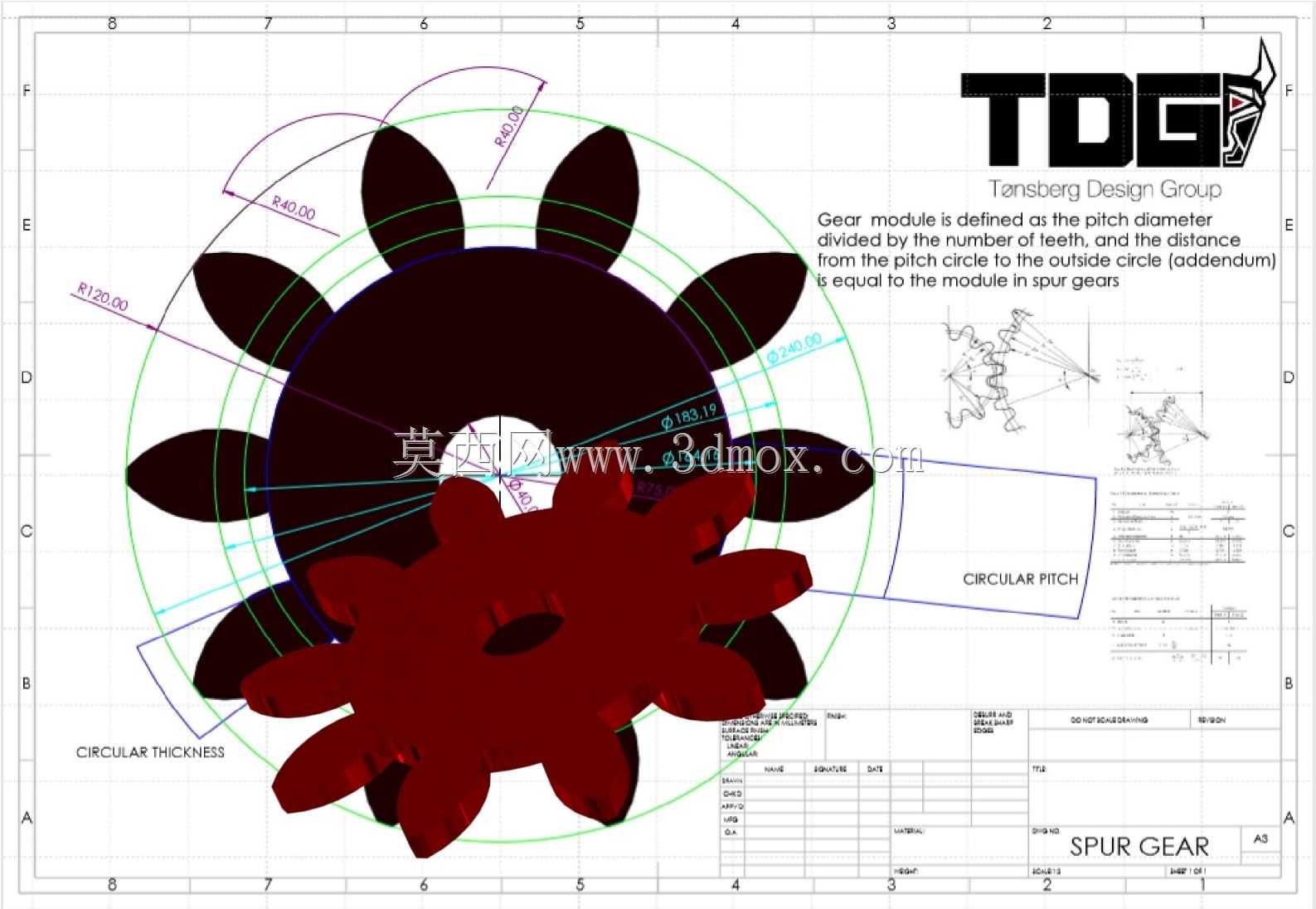

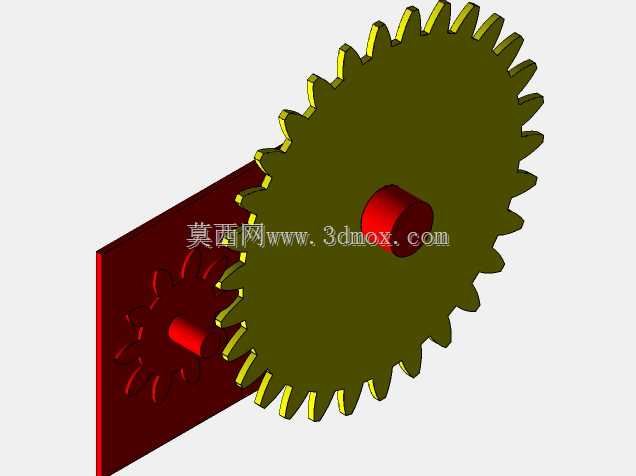

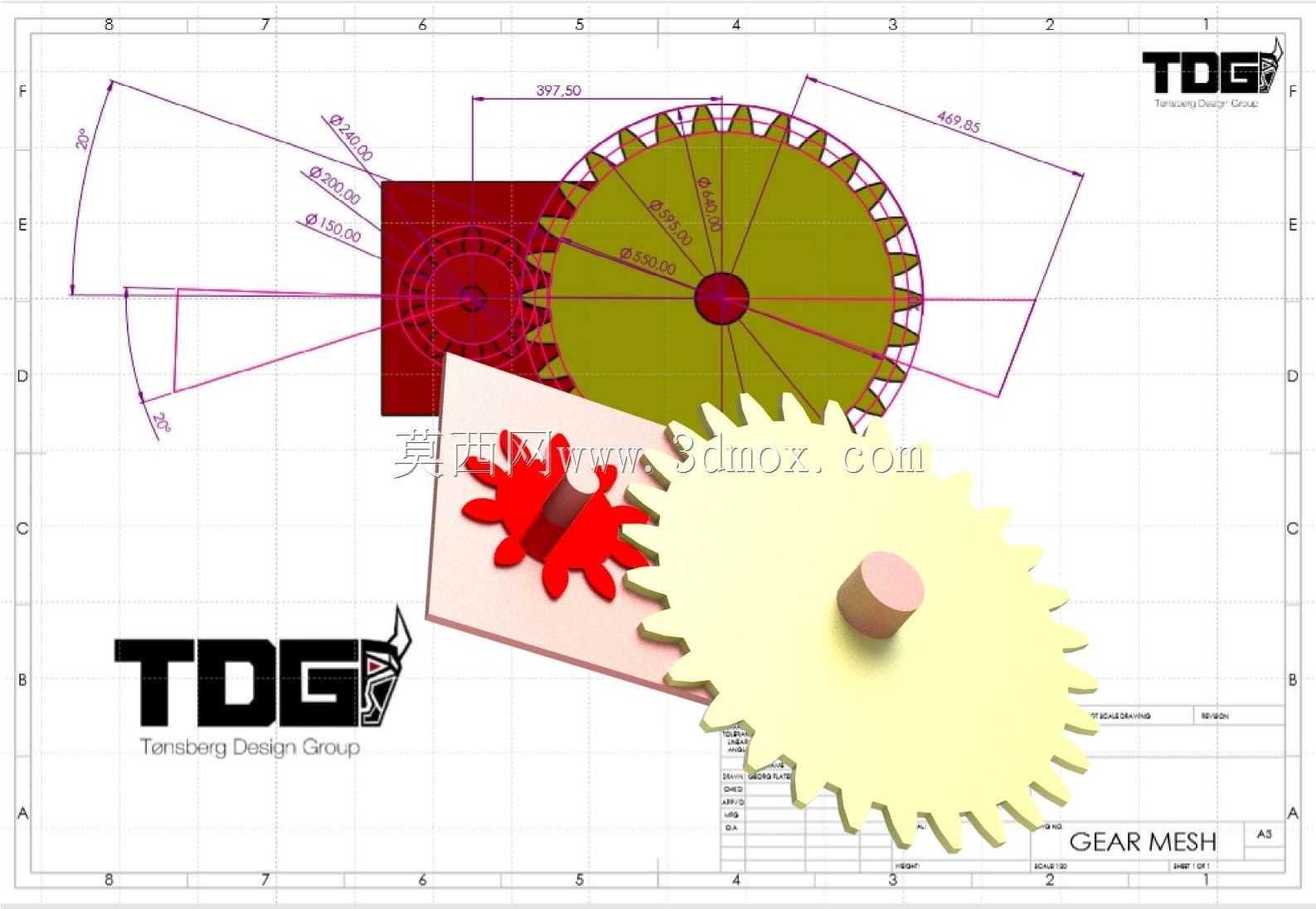

　　运转过程中出现齿面磨损加剧、温升过快的问题，侧隙过大则会增大传动回程误差，影响传动精度，因此需要结合实际应用场景的载荷特性、加工精度等级、工作环境温度区间来匹配对应的侧隙参数，确保常温工况下运转顺畅，同时不会出现过大的回差。齿形参数的匹配是整套结构设计的核心，两轮的模数、压力角必须保持一致才能实现正确啮合，齿顶高系数、顶隙系数也需要遵循通用标准，避免出现齿顶干涉、根切等问题，建模过程中需要严格按照渐开线齿形的生成逻辑绘制齿廓，确保每一个轮齿的齿形误差控制在允许范围内，否则实际装配后会出现啮合异响、传动不顺畅的问题。从安装边界来看，这套结构的两个齿轮分别固定在两根平行布置的转轴上，两轴的中心距是安装过程中需要严格控制的核心尺寸，

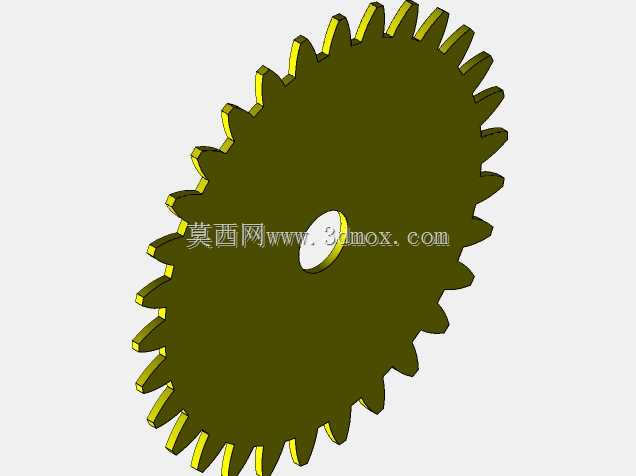

　　中心距偏差过大不仅会改变实际啮合侧隙，还会导致轮齿接触面积减小，单位面积载荷增大，大幅缩短轮齿的使用寿命；同时两根转轴的平行度公差也需要严格控制，若两轴出现偏斜，会导致轮齿仅在齿宽的局部区域接触，出现偏载问题，严重时甚至会出现轮齿断裂的失效形式。结构中的齿轮基体部分做了轻量化的结构设计，在保证轮齿根部强度、轮毂与轴配合强度的前提下，去除了非受力区域的多余材料，既降低了整套传动结构的转动惯量，让启停过程的动态响应更灵敏，也减少了加工过程中的材料消耗，适合批量加工的生产场景。轮毂与转轴的配合采用常规的过渡配合加键连接的形式，能够传递额定扭矩的同时，也方便后期的拆装维护，轴端的限位结构可以避免齿轮运转过程中出现轴向窜动，

　　保证轮齿始终在全齿宽范围内啮合。在实际选型应用中，这类正齿轮啮合结构适合布置在传动链路的中低速段，若用于高速传动场景则需要额外考虑齿面润滑、动平衡校正等问题，针对不同的载荷工况，还可以通过调整齿面硬度、齿宽参数来提升结构的承载能力，比如重载场景下可以采用调质加齿面高频淬火的工艺提升齿面耐磨性，同时适当增大齿宽来降低单位齿宽的载荷。建模过程中还需要考虑实际加工的工艺性，比如轮齿端面的倒角、轮毂处的退刀槽、键槽的加工公差等细节，都需要在三维模型中完整体现，避免后续出工程图时出现工艺遗漏，导致加工出的零件无法顺利装配。整套啮合结构的外形轮廓没有多余的突出结构，所有棱角位置都做了工艺倒角处理，既避免了装配过程中锐边划伤操作人员，也减少了零件转运过程中的磕碰损伤风险。在装配验证环节，需要在三维环境中做干涉检查，确认轮齿在啮合的全周期内都不会出现齿顶与齿根的干涉，同时模拟运转过程中的齿面接触轨迹，确保接触斑点处于齿面的中间区域，若接触轨迹偏上或偏下，则需要微调中心距或者齿形参数来优化啮合状态。
