驳船舱段内部钢结构框架三维设计

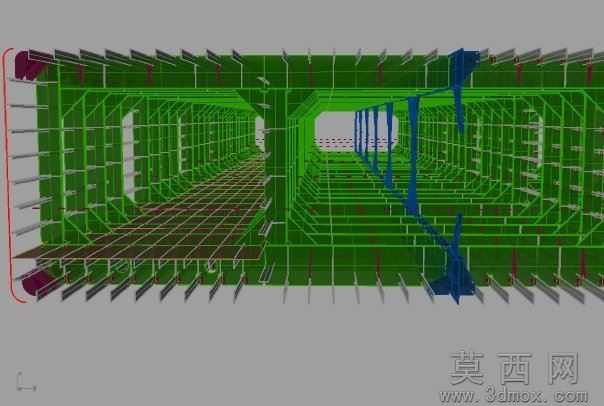

本作品为驳船舱段内部钢结构框架的三维设计成果，建模阶段严格遵循船舶舱室结构设计的规范要求，以真实驳船的货舱段为设计原型，先完成整体舱段轮廓的基准面搭建，通过精准的尺寸约束确定舱室的长宽高比例，再逐步拆解构建各部分结构构件。建模过程中，针对船体纵向的连续龙骨结构，采用线性阵列结合特征镜像的方式完成排布，保证每根纵向构件的间距完全符合内河驳船的结构强度要求，横向的强肋骨、肋板结构则按照舱段的受力分布规律，在对应位置完成特征装配，所有构件的连接节点都做了贴合实际焊接工艺的细节处理，避免出现结构错位、干涉的问题。材质设置上，主体钢结构采用哑光深绿色的船舶专用防锈漆材质，还原实船涂装效果，材质参数调整了粗糙度与金属度数值，模拟钢材表面漆面的微哑光质感，不会出现过度反光的失真效果；舱内的竖向支撑构件采用深蓝色工业漆材质，与主体绿色结构形成清晰区分，方便查看不同功能构件的分布位置，底部的格栅铺板则单独设置了带网格纹理的防滑钢材材质，还原货舱底板的真实触感。渲染阶段采用正交视角配合均匀的环境光，从舱段内部向两端延伸的透视角度，能够清晰展现整个舱室框架的通透感，光线设置避开了强阴影遮挡，保证每一层横向、纵向构件的排布都清晰可见，既能够直观呈现舱内的空间尺度，也能完整展示各构件的连接逻辑。设计思路上，重点还原驳船舱段无多余隔断的大空间货舱特征，去除了非结构类的装饰构件，仅保留核心承力的钢结构框架，让使用者能够清晰理解驳船舱段的受力传递路径：纵向龙骨承担总纵弯曲强度，横向肋骨保障舱段的横向抗挤压能力，竖向支撑构件配合肋板形成立体的承力网格，底部格栅铺板在承载货物的同时兼顾减重与排水需求，整个模型的结构比例、构件排布都参考了实际驳船的建造图纸，可用于船舶结构教学、舱室布局演示、改装方案验证等场景，能够帮助相关人员快速理解驳船舱段的内部构造逻辑。
