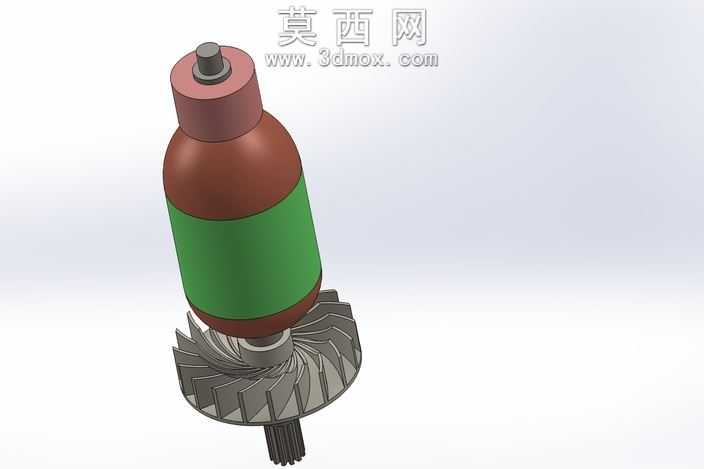

90V左手旋转直流电机电枢结构模型

本模型为90V规格左手旋转直流电机电枢的三维结构设计，建模过程中严格遵循直流电机电枢的实际工程尺寸比例，在三维软件中通过多特征组合完成整体结构搭建：首先完成电枢轴的基准建模，以阶梯轴结构匹配不同部件的装配定位需求，轴段的直径、长度参数均对应实际电枢的装配公差要求，保证后续部件装配的同轴度精度。随后完成电枢铁芯与绕组部分的建模，铁芯部分采用叠压结构的等效建模，还原铁芯的槽型结构，为绕组预留精准的嵌装空间；绕组部分区分端部与槽内段的形态，还原绕组在铁芯上的排布规律，同时对绕组端部的绝缘层结构做了等效呈现，通过不同的材质分区区分导体与绝缘部分。换向器部分建模还原了换向片的排布结构、绝缘云母片的间隔特征，以及换向器与电枢轴的压装配合结构，精准呈现换向器的圆柱面形态与端面定位特征。端部的冷却风叶采用螺旋叶片结构建模，还原叶片的倾斜角度与排布数量，匹配左手旋转工况下的气流导向需求，风叶与轴端的固定结构也做了细节还原。材质渲染阶段，针对不同部件匹配对应材质属性：电枢轴采用金属钢材材质，还原金属的哑光金属质感与加工面的细微纹理；绕组部分的导体采用铜质材质呈现金属光泽，绝缘层部分采用深色绝缘材质，区分导体与绝缘结构；换向器的换向片采用铜质材质，云母片采用浅灰色绝缘材质，清晰呈现换向器的间隔结构；风叶部分采用工程塑料材质，还原塑料件的哑光质感；铁芯部分采用硅钢片叠压的质感呈现，区分叠压面与端面的材质差异。设计过程中重点考量电枢的动平衡结构特征，各部件的配重分布符合左手旋转的运行需求，整体结构完整还原了直流电机电枢的核心组成部分，各部件之间的装配关系清晰，可直观呈现电枢从轴芯到绕组、换向器、冷却部件的完整装配逻辑，为直流电机的结构认知、装配教学提供直观的三维参考，建模过程中对细小结构如轴端的定位台阶、绕组端部的绑扎结构、风叶的根部圆角都做了细节处理，保证模型的结构完整性与视觉真实度。
