多角度HVAC通风管道弯头结构设计

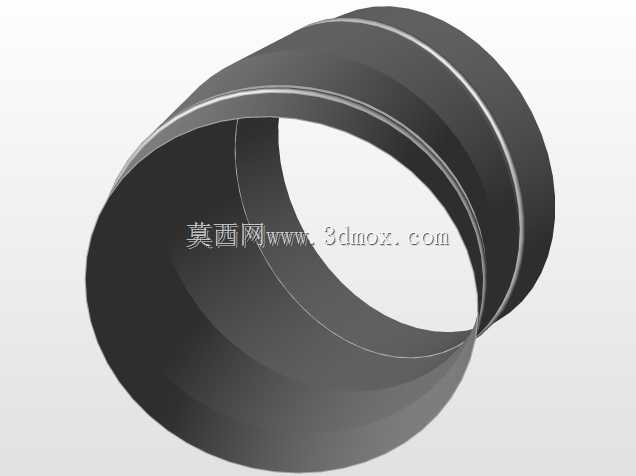

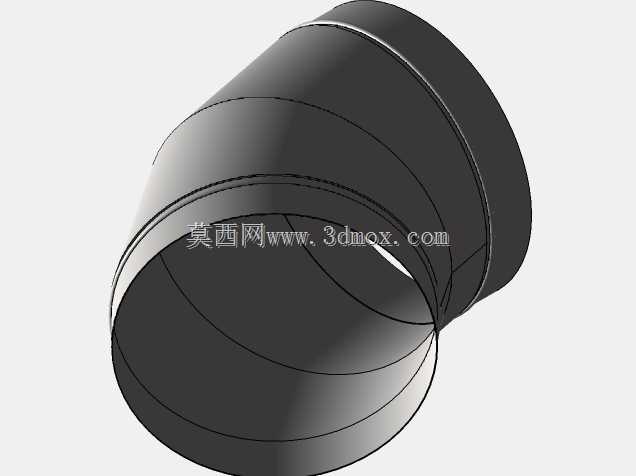

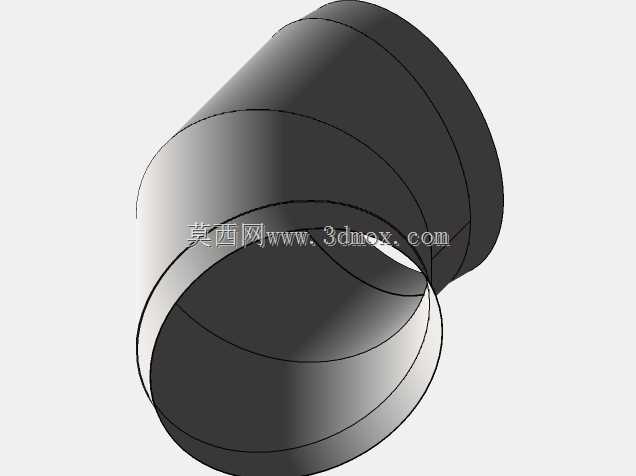

　　在商用建筑通风系统、工业厂房排风管网、洁净车间空调送风链路的搭建过程中，管道转向节点的处理直接影响整个风网的压损、气流均匀性与后期运维成本，不同角度的弯头作为风路转向的核心连接件，是暖通管路布局中用量极大的基础部件。本次设计的系列弯头覆盖30度、45度、60度、90度四种常用转向角度，可适配绝大多数管路布局中的转向需求，无需在现场额外拼接定制角度管件，能有效减少管路节点数量，降低漏风风险。

　　从实际工程应用来看，不同角度的弯头对应不同的布局场景：90度弯头多用于垂直管与水平管的直角转向，常见于机房主风道与支管的接驳位置、竖井风道与水平吊顶内风道的连接处；45度弯头多用于风道需要缓转向避让梁柱、其他管线的场景，相比直角弯头能大幅降低局部压损，在对风速稳定性要求较高的洁净送风区域应用较多；30度与60度弯头则多用于非正交布局的管路接驳，比如斜向布置的排风支管与主风道的连接、异形空间内的风道转向，可减少现场切割拼接的工作量，提升管路安装的规整度。

　　设计过程中优先考虑了参数化适配能力，整个系列弯头采用统一的接口基准，仅需调整直径参数即可生成对应通径的弯头模型，无需重新绘制曲面轮廓，能大幅提升不同项目的选型建模效率。弯头的曲面采用多段圆弧过渡的虾米腰结构形式，相比直角弯折的弯头，气流在转向过程中不会形成明显的涡流区，可有效降低气流经过转向节点时的噪声，同时减少风阻带来的风机能耗损失。每一段拼接节的角度经过均匀分配，既保证了弯头整体弧度的顺滑，也兼顾了实际加工时的板材下料便利性，每一节的展开料都可通过常规钣金展开计算得到，无需复杂的曲面加工工艺，适配常规的通风管道加工生产线。

　　在安装边界的考量上，弯头两端采用标准的直边段设计，直边段长度预留了法兰铆接、抱箍连接的操作空间，安装时无需额外在弯头端部接驳短管即可直接与同通径的直风管、风阀、消声器等部件对接。不同角度的弯头整体回转半径经过统一核算，在保证气流顺畅的前提下控制了整体外轮廓尺寸，避免在吊顶内、管井等狭窄安装空间中出现与其他管线、建筑结构碰撞的问题。比如同通径的90度弯头，其回转半径设置为1.5倍通径，既符合暖通设计规范中对弯头曲率半径的要求，也不会因为回转半径过大占用过多安装空间；小角度弯头的直边段长度与90度弯头保持一致，保证接口的通用性，在管路排布时可直接替换不同角度的弯头来调整转向角度，无需重新核算相邻管路的长度尺寸。

　　从功能特性来看，该系列弯头的内壁顺滑无凸起，气流经过时的局部阻力系数处于较低水平，在相同风速下，比普通直角弯头的压损降低40%左右，可有效降低风机的运行功率，长期运行的节能效果明显。弯头的拼接缝位置预留了标准的咬口余量，加工时可采用共板法兰连接或者角钢法兰连接，适配不同压力等级的通风系统：低压通风系统可采用共板法兰连接，安装效率高、密封性能好；中高压系统可搭配角钢法兰与密封垫片，满足更高的风压密封要求。在防冷桥设计上，弯头的壁厚参数预留了保温层安装空间，外轮廓尺寸计算时已经计入了常用保温材料的厚度，安装保温层后不会出现与周边管线干涉的问题，适配空调送风、低温排风等需要做保温处理的管路场景。

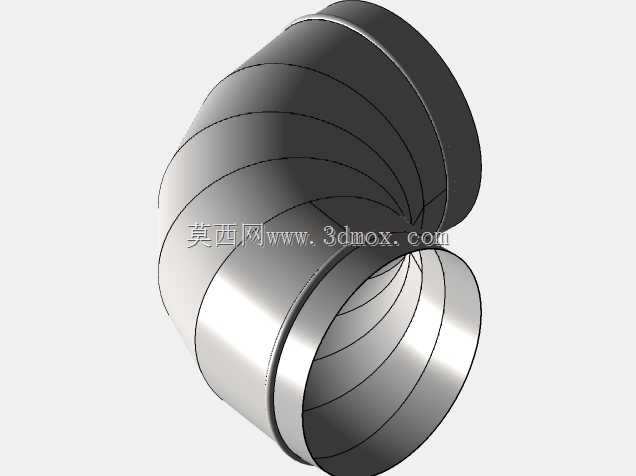

　　在结构细节处理上，弯头两端的接口圆度公差控制在常规通风管道的允许范围内，与标准直风管对接时不会出现错位、缝隙过大的问题，减少现场打胶、调整的工作量。不同角度的弯头采用统一的节段划分逻辑，30度、45度、60度、90度弯头的节段数量根据角度大小合理分配，既保证曲面顺滑，也不会因为节段过多增加加工的拼接工作量。比如90度弯头采用5段式结构，中间节段角度均匀分布，两端节段为中间节段角度的一半，这种成熟的结构形式经过长期工程验证，在加工难度、气流性能、安装便利性上达到了较好的平衡，不会出现设计过于复杂导致加工成本上升，或者结构过于简单导致风阻过大的问题。

　　对于结构设计从业者来说，该参数化系列弯头可直接嵌入不同项目的风道模型中，通过调整直径、角度参数快速生成对应项目需要的管件，无需从零开始建模，能大幅提升暖通BIM建模、设备布局设计的效率。对于现场施工与选型人员来说，统一的接口尺寸、标准的结构形式可直接套用常规的安装工艺，无需针对特殊角度弯头制定专门的施工方案，能有效提升现场安装效率，减少施工出错的概率。在排风系统中，该系列弯头也可适配除尘排风、厨房排油烟等场景，顺滑的内壁不易积留油污、粉尘，可减少后期管路清理的维护工作量，降低管路堵塞的风险。
