隐藏式安装墙面旗杆固定支座结构

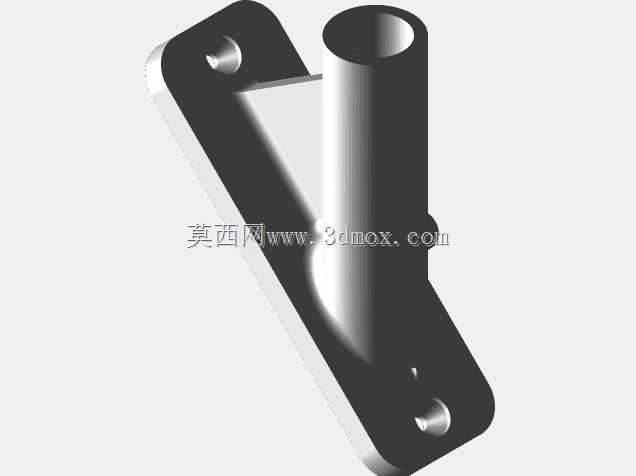

　　日常户外旗帜安装场景中，外露的固定螺丝不仅容易积灰锈蚀，还会破坏安装面的整体整洁度，这款隐藏螺丝式旗杆固定结构，正是针对这类实际安装痛点做的结构优化设计。从实际使用场景来看，这类支座多用于建筑外墙、门廊立柱、户外标识杆侧面的旗帜固定，适配常规小尺寸手持或墙面悬挂类国旗、标识旗的安装需求，尤其适合对安装外观整洁度有要求的民用、商用外立面场景。结构设计上，支座整体分为两个核心功能部分，一是倾斜设置的旗杆插管，二是带沉头安装孔的固定底座，插管与底座之间通过平滑的圆弧过渡筋连接，既保证插管的支撑强度，也避免直角连接处的应力集中问题。固定底座上的两个安装孔做了沉台设计，安装时木螺钉从底座正面沉入孔内，待底座完全固定在安装面后，

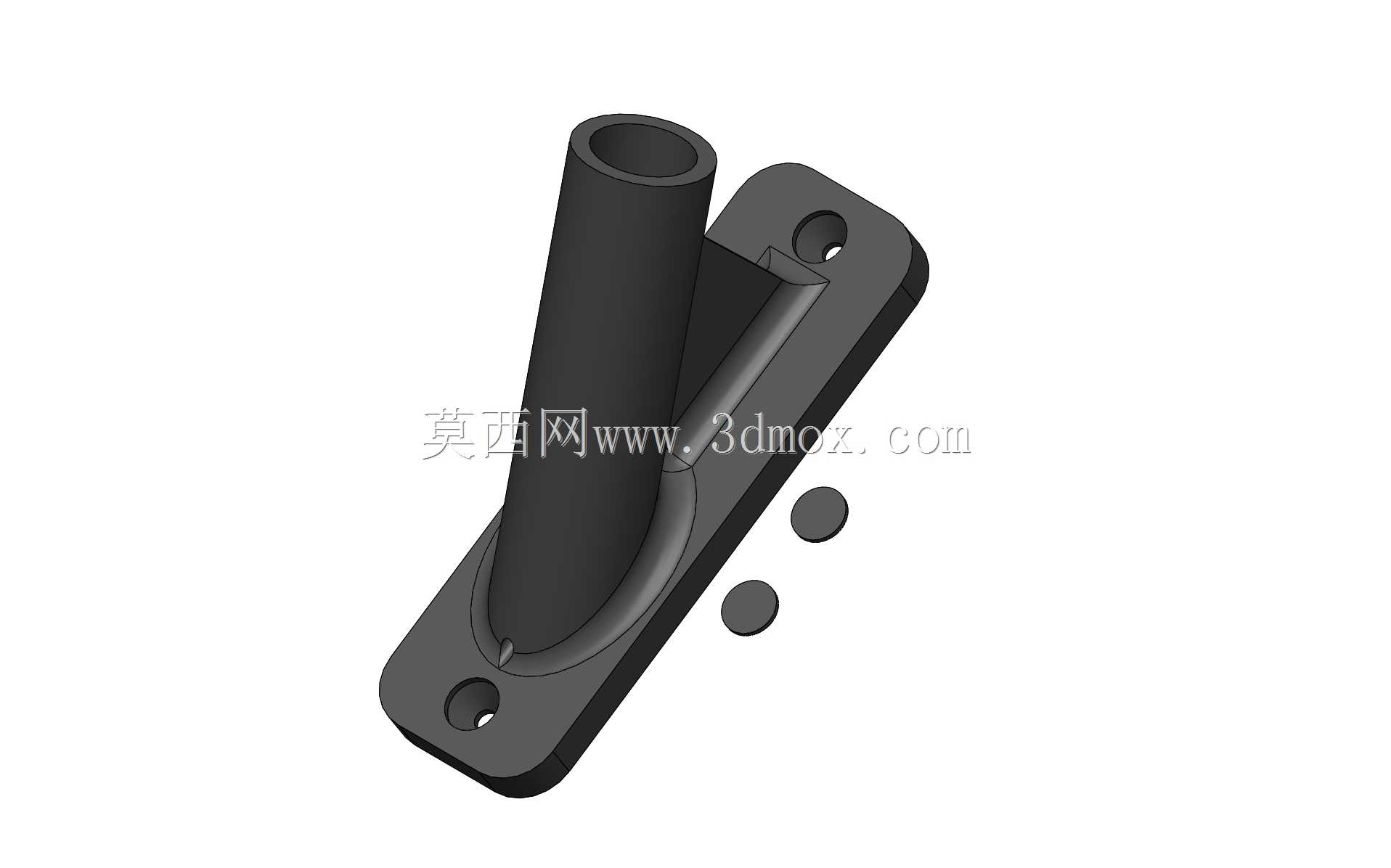

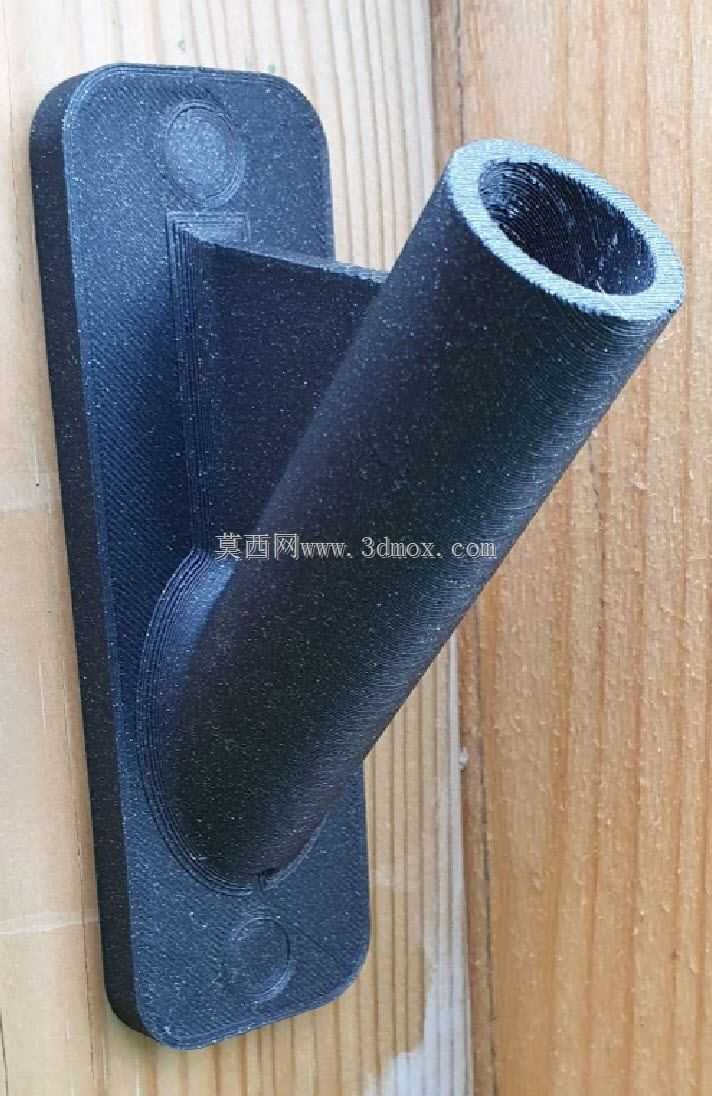

　　再将旗杆插管下端的遮挡结构对准底座卡位，完全遮盖住螺丝头部，从外部看不到任何固定紧固件，既提升了外观整体性，也能避免螺丝长期暴露在户外环境中被雨水侵蚀生锈，延长固定结构的使用寿命。安装边界方面，这款支座适配头部直径10mm的木螺钉，推荐使用5.0×30规格的木螺钉完成墙面固定，可适配木质墙面、混凝土立柱、砖砌墙面等多种常见户外安装基面，安装时仅需在基面钻对应规格的底孔，将底座用螺丝锁紧后，再装配遮挡结构即可完成安装，全程不需要额外的装饰盖帽配件，减少了安装过程中的零件丢失风险。插管部分采用空心圆管结构，内径适配常规小尺寸旗杆的杆径，插管的倾斜角度经过实际调校，安装后旗帜自然下垂时不会贴附在安装墙面上，保证旗帜展开后的展示效果，

　　同时插管与底座的连接筋做了加厚处理，可抵御常规户外风力载荷，避免长期使用后插管出现歪斜变形的问题。从结构设计的细节来看，底座的轮廓做了圆角处理，没有尖锐的外凸棱角，安装在人员可触碰的低位墙面时也不会造成磕碰划伤，底座背面为完全平面设计，可与平整安装面完全贴合，避免出现安装缝隙导致的积水、积灰问题。实际选型使用时，若需要适配不同直径的旗杆，仅需调整上部空心插管的内径尺寸，底座的安装结构、隐藏螺丝的卡位结构可完全通用，能快速衍生出适配不同规格旗杆的系列化产品，降低后续系列化设计的建模与开模成本。这类隐藏式固定结构的设计思路，也可以延伸到其他户外墙面安装五金件的设计中，比如墙面扶手支座、户外标识牌固定座等场景，

　　通过结构本身的卡位遮挡实现紧固件的隐藏，不需要额外搭配装饰盖，兼顾外观整洁度与结构可靠性，同时减少装配零件数量，降低生产与安装的综合成本。在三维建模过程中，需要重点注意插管与底座过渡处的圆弧曲率匹配，以及遮挡结构与底座沉孔的卡位间隙控制，间隙过大会导致遮挡结构松动脱落，间隙过小则会导致装配困难，实际建模时可预留0.1-0.2mm的装配间隙，保证安装顺畅的同时不会出现明显的配合缝隙。另外底座上的沉孔深度需要匹配所选木螺钉的头部高度，保证螺丝锁紧后头部完全低于底座表面，不会对后续遮挡结构的装配造成干涉，这也是这类隐藏安装结构设计中最容易忽略的细节点，很多同类产品在实际使用中会出现螺丝头部突出导致遮挡盖无法装平的问题，建模时需要提前核算螺丝头部的尺寸参数，预留足够的沉孔深度。
