适配20mm圆管多旋翼电机安装固定支座

　　在多旋翼无人机的机架结构设计中，电机安装座是连接动力单元与机架主体的核心受力构件，其结构合理性直接影响动力传递效率、飞行振动水平与机架整体可靠性。这款适配20毫米直径圆管机臂的电机安装支座，针对35至40系列外转子无刷电机的安装需求设计，主要应用于中小型多旋翼无人机、行业作业旋翼飞行器的机臂端动力固定场景，也可适配同类安装尺寸的管状机架动力改装需求。

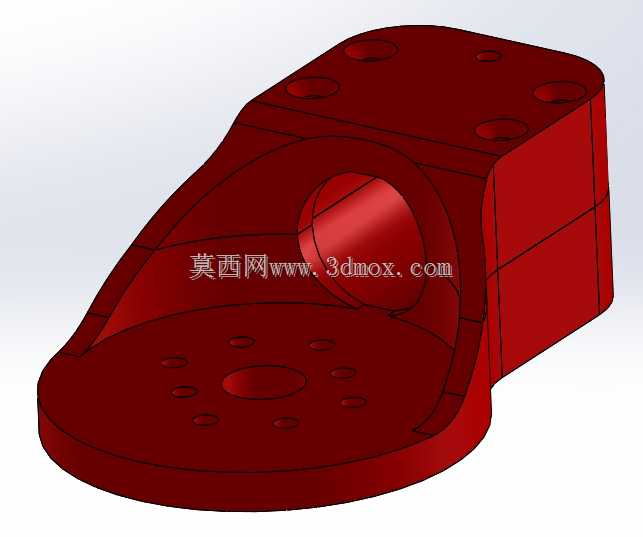

　　从结构受力逻辑来看，该支座采用一体化成型的结构设计，下部为带多组安装孔位的圆盘形电机贴合面，上部为贯通式圆管夹持腔体，两者通过弧形过渡的加强筋结构连为一体，避免了分体式夹持结构常见的连接松动、应力集中问题。下部圆盘的安装孔位完全匹配35-40系列电机的标准安装孔距，中心预留的通孔可避让电机轴与底部走线，无需额外加工即可完成电机的贴合安装，安装面的平面度公差控制在0.1mm以内，可保证电机安装后定子与转子的同轴度，减少电机高速运转时的偏摆振动。

　　上部的圆管夹持腔体为整圆贯通式设计，内径严格匹配20毫米外径的标准碳纤维圆管、铝合金圆管机臂，腔体与下部电机安装面的垂直度经过设计校核，可保证电机安装后动力输出轴与机臂轴线的相对位置精度，避免推力线偏移带来的飞行姿态控制偏差。腔体外侧的实体部分预留了机臂顶丝安装孔位，安装时可通过顶丝将支座与圆管机臂牢牢锁固，配合夹持面的微糙面处理，可承受大拉力电机运转时的轴向与周向载荷，不会出现机臂转动、支座滑移的问题。

　　在结构强度优化上，设计时针对多旋翼飞行过程中的典型受力工况做了有限元校核：电机全速运转时的扭矩载荷、飞行器机动飞行时的惯性载荷、降落冲击时的瞬时载荷，均通过弧形过渡的加强筋结构分散到整个支座本体，没有出现明显的应力集中区域，在保证结构强度满足飞行需求的前提下，通过对非受力区域的材料去除做了轻量化处理，尽可能降低支座本身的重量，减少不必要的飞行负载。支座整体的外形轮廓做了圆角过渡处理，既可以减少飞行过程中的空气阻力，也能避免尖锐棱角带来的装配划伤问题。

　　从安装边界来看，该支座下部圆盘的外径尺寸适配35-40电机的外轮廓，不会超出电机直径造成额外的风阻，上部夹持腔体的长度经过优化，既保证了与圆管机臂足够的接触面积来分散夹持应力，避免夹伤薄壁碳管，也不会过长导致机架重量冗余。安装时无需复杂的工装辅助，先将电机通过螺丝固定在下部圆盘的安装孔位上，完成电机走线的布置后，将上部腔体穿入20毫米圆管机臂的预设位置，锁紧顶丝即可完成动力单元的装配，装配效率远高于分体式夹片结构的电机座，也减少了装配过程中螺丝松动的风险点。

　　在实际应用场景中，这类一体化电机安装座可广泛用于航拍多旋翼、植保作业多旋翼、巡检无人机的机架搭建，尤其适合采用圆管机臂的折叠式机架结构，其可靠的夹持结构与精准的安装定位，能够保证长期飞行过程中动力单元的位置稳定性，减少因电机座松动带来的振动过大、推力线偏移等问题，降低飞行故障的发生概率。对于结构设计从业者而言，该模型的结构设计逻辑也具备参考价值：针对管状连接件与端面安装件的一体化设计，可通过弧形加强筋的结构形式平衡强度与重量的需求，贯通式夹持结构相比分体夹片具备更好的受力性能与装配便捷性，安装孔位的标准化设计可大幅降低后续装配的适配成本。
