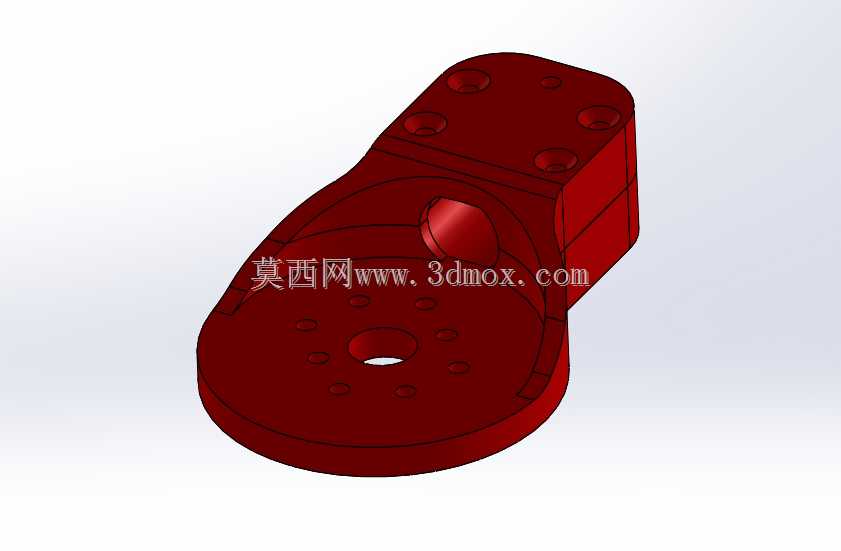

适配15mm圆管的多旋翼电机固定安装座

　　在多旋翼无人机的机架结构设计中，电机安装座是直接承接动力输出、保障飞行稳定性的核心连接部件，这款适配15mm管径圆管机臂的安装座，正是针对35-40系列外转子无刷电机的安装需求开发的结构件。从实际装机场景来看，这类安装座主要应用于中小型多旋翼航拍机、作业训练机的机架组装环节，承担着将电机输出的扭矩平稳传递至机臂、抵消电机运转振动的作用，其结构强度与安装匹配度直接影响整机的飞行姿态稳定性与动力传输效率。

　　从功能特性上看，该安装座采用一体化的结构设计，上部的电机安装平面预留了对应35-40尺寸电机的标准安装孔位，孔位布局严格匹配该规格电机的底脚安装间距，无需额外打孔即可直接完成电机固定，避免了现场改制孔位带来的安装误差。下部的圆管夹持结构采用半包围抱合式设计，与15mm外径的碳纤维或铝合金圆管机臂贴合度高，锁紧后可有效避免电机在大油门工况下出现偏转、移位的问题，同时安装座侧面预留的限位结构，能够在机臂插接时提供轴向定位，保证多根机臂的电机安装位置到机架中心的距离一致，减少动力配平的调试工作量。

　　设计思路上，这款安装座充分考虑了多旋翼设备的减重需求与受力特性，整体采用等强度的结构布局：在电机安装面与圆管夹持段的过渡区域做了加厚的圆弧过渡处理，避免应力集中导致的结构断裂，而在非受力的区域则做了合理的减材设计，在不降低整体结构强度的前提下尽可能降低零件自重，减少不必要的飞行负载。安装平面上预留的中心通孔，既可以供电机电源线穿过，避免线材外露在飞行中被气流扰动剐蹭，也能为电机底部的轴承部位留出散热空间，避免长时间大负载运转时热量在安装座处积聚。

　　从安装边界尺寸来看，该安装座的电机安装平面的孔位覆盖范围完全适配35mm至40mm安装孔距的外转子电机，下部夹持段的内孔直径严格匹配15mm外径的圆管机臂，夹持段的锁紧接触面做了细微的防滑纹理处理，即使用较低的锁紧力也能提供足够的摩擦阻力，防止电机座绕机臂轴线转动。整体结构的外形轮廓做了圆角导边处理，没有尖锐的凸起结构，既可以减少飞行过程中的风阻，也能避免组装调试过程中划伤操作人员或线材。在实际装机使用时，该安装座不需要额外的转接配件，直接通过对应规格的螺丝即可完成电机与机臂的连接，组装效率高，结构可靠性强，能够满足日常飞行训练、轻度航拍作业等场景下的使用强度要求，即使在频繁起降、机动飞行的工况下，也能保持稳定的连接状态，不会出现结构松动、振动超标的问题。
