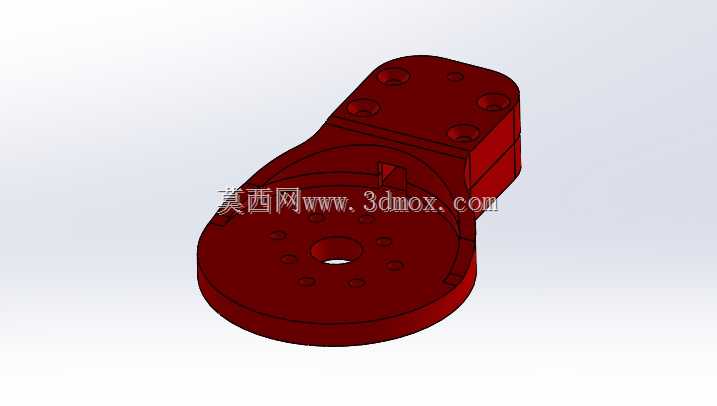

适配10x10方管的多旋翼电机固定安装座

　　在多旋翼无人机的机架结构设计中，电机安装座是直接承接动力输出、传递机身载荷的核心连接部件，其结构合理性直接影响整机的振动抑制效果、动力传递效率与飞行可靠性。这款安装结构专门针对采用10x10mm规格方形碳管作为机臂材质的多旋翼机型开发，适配35-40系列外转子无刷电机的安装需求，可覆盖从入门级航拍机到中小型行业作业机的动力配套场景。

　　从实际工况出发，多旋翼飞行过程中电机持续输出旋转扭矩，同时会承受桨叶切割空气带来的交变振动、机动飞行时的惯性载荷，以及降落瞬间的冲击载荷，因此安装座的结构强度与连接刚性是设计时的核心考量。该安装座采用一体化成型结构，整体分为方管夹持段与电机固定段两个功能区域，方管夹持段设置有与10x10mm方管完全贴合的方形内孔，配合侧面的锁紧孔位，可通过顶丝或粘接加顶丝的双重固定方式，将安装座与碳管机臂牢牢锁合，避免飞行过程中出现安装座偏转、移位的问题，保证电机轴线始终保持垂直于机臂平面，减少动力损耗与异常振动。

　　电机固定段采用圆盘式安装面，盘面按照35-40系列电机的通用安装孔位预留了对应螺丝过孔，中心位置预留了电机轴穿出的避让孔，可兼容不同轴径的外转子电机安装，无需额外扩孔修改。安装面与方管夹持段之间设置有过渡加强筋结构，在不额外增加过多重量的前提下，大幅提升两个功能段之间的连接刚性，避免大油门输出时安装段出现形变，导致电机轴线倾斜影响飞行稳定性。整体外形做了圆弧过渡处理，没有尖锐棱角，既可以减少飞行过程中的空气阻力，也能避免安装调试过程中尖锐边角划伤操作人员或线材。

　　在安装边界设计上，该安装座的方管夹持段长度经过反复校核，既保证了与方管之间有足够的接触面积来分散载荷，又不会过度占用机臂的有效长度，给电调安装、线材走线预留出充足空间。电机安装面的下沉深度经过精准计算，当电机固定在安装面上后，电机底部与安装面完全贴合，不会出现悬空区域，螺丝锁紧后可保证电机底面受力均匀，避免长期振动导致电机底座开裂。安装座上的所有孔位均做了倒角处理，既方便安装时螺丝快速对位，也能消除孔位边缘的应力集中点，提升结构的抗疲劳寿命。

　　从实际应用场景来看，这款安装座不仅适用于常规的四旋翼机型，也可根据机架布局需求用于六旋翼、八旋翼等多旋翼构型的机臂端，配合10x10mm方管机臂使用时，可快速完成电机的定位与安装，降低机架组装的调试难度。针对行业作业类机型，比如搭载小型测绘设备、植保喷洒组件的多旋翼机型，该安装座的结构强度可满足大载重工况下的载荷传递需求，稳定承接电机输出的拉力与扭矩，保证长时间作业过程中动力系统的连接可靠性。在结构细节上，安装座的走线区域预留了足够的间隙，电机的三相电源线可顺着方管内壁或外壁顺畅走线至机臂根部的电调位置，不会出现线材被安装座挤压磨损的问题，降低飞行过程中线材破损导致的动力故障风险。
