He3d K200/280 Delta打印机接近开关安装支架

　　在桌面级FDM 3D打印设备的实际运维与改装场景中，Delta架构机型的调平精度直接决定首层打印的附着效果与整体制件的尺寸公差，传统的机械触压式调平探头存在响应滞后、接触磨损、触发力偏大导致热床偏移的问题，而非接触式接近开关的应用能有效规避这类缺陷，但这类标准工业传感器往往缺乏对应机型的适配安装结构，需要定制支架完成传感器与挤出机本体的刚性连接，本次设计的安装结构正是针对He3d K200、K280两款Delta架构3D打印机的挤出机安装位开发的适配组件。

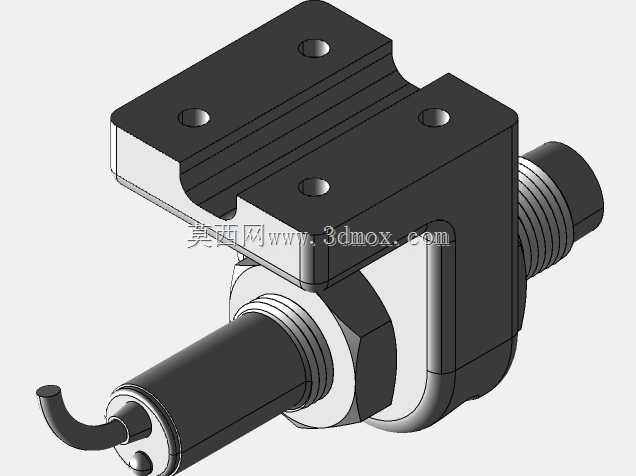

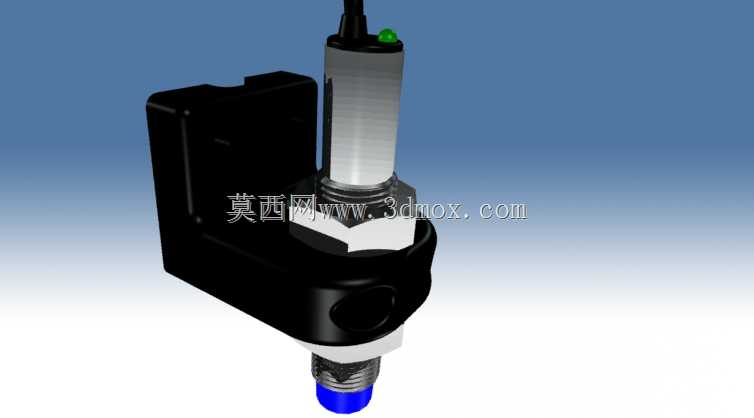

　　从实际使用场景来看，该支架的核心作用是将M12规格的CHE12-4NA-A710型电感式接近开关可靠固定在挤出机的侧方安装位，使探头的检测端面与打印喷嘴的轴向位置保持固定的相对高度差，在设备执行自动调平工序时，接近开关随挤出机做X/Y/Z三轴联动的Delta运动，逐点检测热床不同位置的金属表面距离，将位置信号反馈给设备控制系统，完成热床平面的网格拓扑校准，补偿热床安装倾斜、框架形变带来的高度差，避免打印过程中出现喷嘴刮蹭热床、首层丝材粘接不牢、制件翘边等常见问题。

　　设计过程中首先考虑的是安装刚性问题，Delta机型的挤出机运动速度快、加减速瞬时冲击力大，如果支架采用薄壁悬臂结构，高速运动时会产生谐振，导致接近开关的检测信号出现误触发，直接影响调平数据的准确性，因此支架主体采用L型块状结构，与挤出机贴合的安装面设置了足够的接触面积，避免局部应力集中导致的安装形变。安装固定方式选用4颗M3规格、长度11mm的螺钉，将支架锁紧在挤出机机身上，螺钉孔位的位置完全匹配两款机型挤出机本体的原有安装孔，不需要对挤出机结构做二次打孔或切削改装，用户可以直接完成替换安装，降低改装的操作门槛。

　　针对接近开关的固定结构，支架上设计了与M12传感器外径匹配的贯穿安装孔，孔壁设置了紧定螺钉位，可以根据实际调试需求调整传感器的伸出长度，适配不同厚度的热床表面、不同喷嘴长度的安装公差，保证探头的检测距离处于传感器的额定有效检测区间内，避免出现检测盲区或者触发距离过近导致的探头碰撞热床问题。支架的走线位置做了圆弧过渡处理，避免尖锐边角磨损传感器的连接线缆，同时预留的线缆空间可以适配常规的耐弯折拖链线缆走向，不会与Delta机型的并联臂运动结构产生运动干涉。

　　从安装边界尺寸来看，支架整体外轮廓完全处于挤出机侧方的闲置空间内，安装完成后不会超出挤出机的原有运动包络范围，在设备执行最大打印幅面边缘的打印动作时，支架不会与设备框架、热床固定夹、线材拖链产生碰撞，传感器探头的最低位置比喷嘴端面高出固定的安全距离，在非调平状态下的正常打印过程中，探头不会接触打印件或者热床表面，避免打印过程中剐蹭制件表面影响成型质量。结构的壁厚设计兼顾了轻量化与刚性要求，不会给挤出机运动组件增加过多的额外负载，避免Delta并联臂的运动负载过大导致的丢步、定位精度下降问题。

　　在实际选型适配中，该支架除了适配指定型号的接近开关外，也可以兼容同外径规格的其他电感式、电容式接近传感器，用户可以根据自身的使用需求更换不同检测类型的探头，比如针对玻璃热床、PEI贴膜热床选择对应的传感器类型，支架的安装孔位不需要做修改即可完成适配。结构的安装面做了平面度处理，与挤出机贴合后不会出现倾斜偏移，保证传感器的检测轴线与Z轴运动方向保持平行，确保各个检测点的距离检测数据一致性，减少调平后的平面误差。
